Разъемы клавиатуры и мыши – Инструкция по эксплуатации Dell PowerEdge 2500
Страница 6
Разъем параллельного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов параллельного порта. На
показаны номера контактов разъема параллельного порта, а в
- назначение контактов и интерфейсные сигналы разъема
параллельного порта.

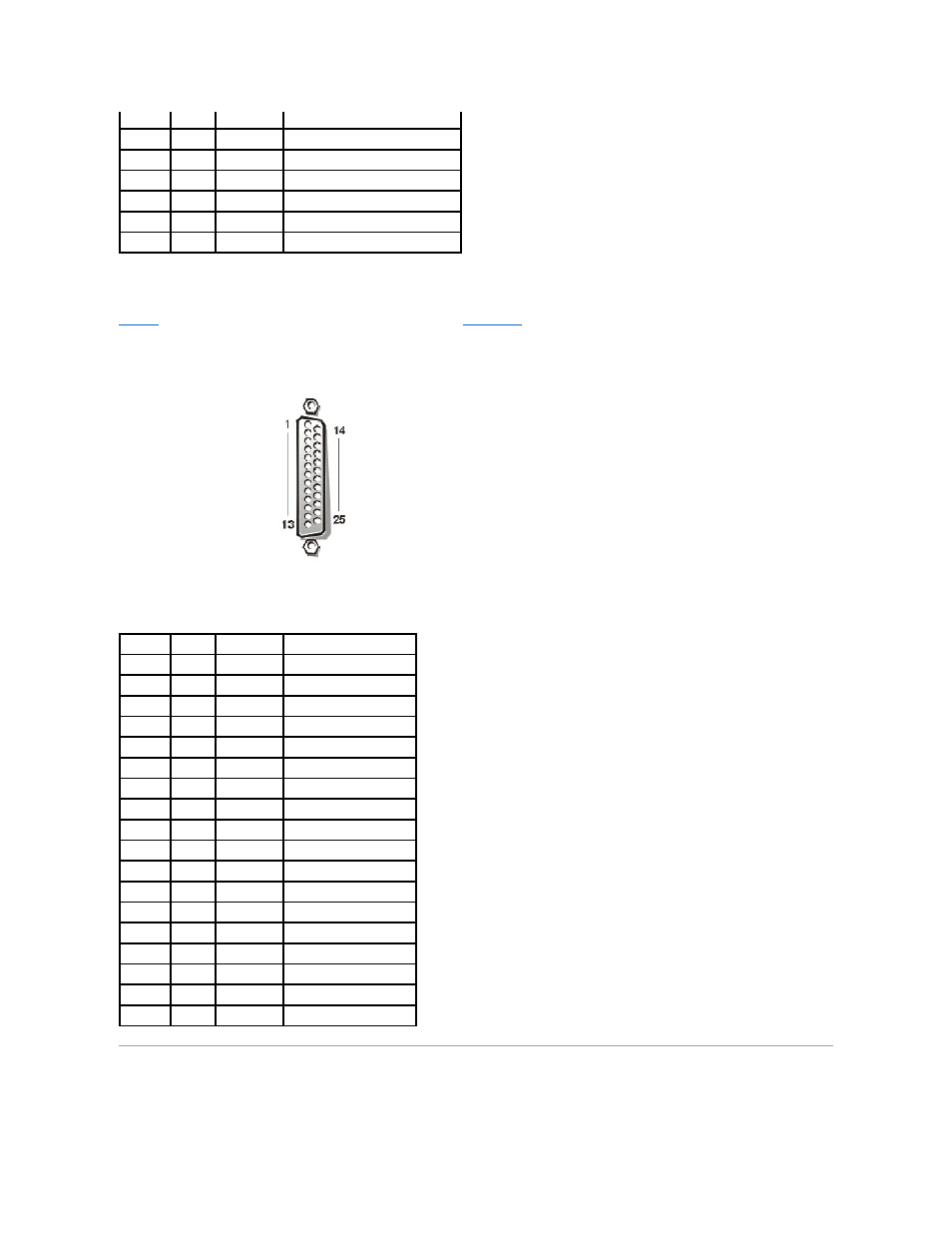

Рис
. B-3. Номера контактов разъема параллельного порта
Таблица
B-2. Назначение контактов разъема параллельного порта
Разъемы клавиатуры и мыши
В системе используются клавиатура типа Personal System/2 (PS/2) и PS/2- совместимая мышь. Кабели обоих устройств подключаются к 6-
4
DTR
Выход
Терминал готов к передаче данных
5
GND
-
Подвешенная земля
6
DSR
Вход
Готовность набора данных
7
RTS
Выход
Готовность к передаче
8
CTS
Вход
Готовность к приему
9
RI
Вход
Индикатор звонка
Экран
-
-
Заземление на массу
Контакт
Сигнал Вход/выход Определение
1
STB#
Вход/выход Строб
2
PD0
Вход/выход Данные принтера, бит 0
3
PD1
Вход/выход Данные принтера, бит 1
4
PD2
Вход/выход Данные принтера, бит 2
5
PD3
Вход/выход Данные принтера, бит 3
6
PD4
Вход/выход Данные принтера, бит 4
7
PD5
Вход/выход Данные принтера, бит 5
8
PD6
Вход/выход Данные принтера, бит 6
9
PD7
Вход/выход Данные принтера, бит 7
10
ACK# Вход
Подтверждение
11
BUSY
Вход
Сигнал занятости
12
PE
Вход
Закончилась бумага
13
SLCT
Вход
Выбор
14
AFD#
Выход
Автоматическая подача
15
ERR#
Вход
Ошибка
16
INIT#
Выход
Инициализация принтера
17
SLIN# Выход
Выбор входа
18–25
GND
-
Подвешенная земля
