В системе имеются два разъема USB (universal serial bus [универсальной последовательной шины]) для подключения USB-совместимых устройств.
Обычно с USB совместимы периферийные устройства, например, мыши, принтеры, клавиатуры и динамики компьютера.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема USB. На рис . B-7 показан
разъем USB, а в таблице B-6 - назначения контактов и интерфейсные сигналы разъема USB.

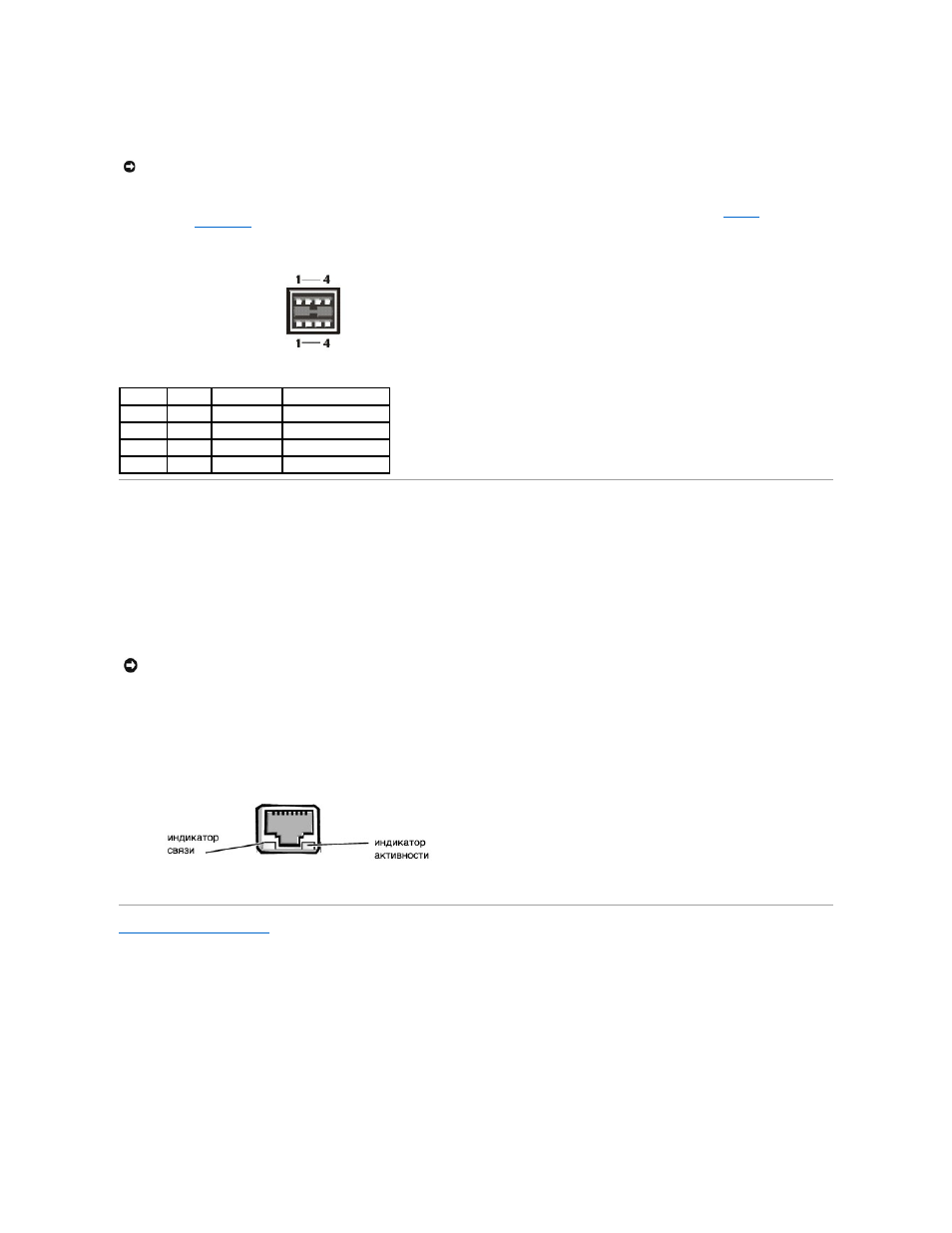

Рис . B-7. Номера контактов разъема USB
Таблица B-6. Назначения контактов разъема USB
Разъем встроенного контроллера сетевого интерфейса
В систему встроен контроллер сетевого интерфейса 10/100–Мб/с. Контроллер сетевого интерфейса обеспечивает все функции отдельной сетевой
платы расширения и поддерживает стандарты 10 Base-T и 100 Base-TX Ethernet.
Требования к сетевому кабелю
Разъем сетевого контроллера RJ45 рассчитан на подключение кабеля UTP (unshielded twisted pair [неэкранированная витая пара]) Ethernet,
снабженного стандартным коннектором RJ45. Защелкните один из концов кабеля UTP в разъеме сетевого контроллера. Подключите другой конец
кабеля к настенной розетке RJ45 или к порту RJ45 на концентраторе UTP, в зависимости от сетевой конфигурации. Для сетей типа 10 Base-T, 100
Base-TX и Base-T соблюдайте следующие ограничения по прокладке кабелей.
l Для сетей 10BASE-T используйте кабели и разъемы категории 3 и выше.
l Для сетей 100BASE-TX используйте кабели и разъемы категории 5 и выше.
l Максимальная длина кабеля (от рабочей станции до концентратора) составляет 100 м.
l Для сетей 10BASE-T максимальное число соединенных в цепочку концентраторов в одном сегменте сети равно четырем.
Рис . B-8. Разъем контроллера сетевого интерфейса
Назад на страницу Содержание
ВНИМАНИЕ : Не подключайте к системе устройства USB с суммарным максимальным током более 500 мА или +5 В на канал. Подключение
устройств , сила тока которых превышает порог, может вызвать отключение портов USB. Максимальный ток устройств USB можно найти в
сопроводительной документации на устройства .
Контакт Сигнал Вход /выход Определение
1 Vcc - Напряжение питания
2 DATA Вход Ввод данных
3 +DATA Выход Вывод данных
4 GND - Подвешенная земля
ВНИМАНИЕ : Во избежание линейных помех голосовые линии и линии данных должны прокладываться в отдельной оболочке.
