Dell PowerEdge 500SC - Инструкция (Страница 5)

Установка платы расширения с последовательным или параллельным портами
В системе имеется возможность автоматической конфигурации последовательных портов . Это позволяет добавить плату расширения с параллельным
портом , имеющим то же назначение, что и один из встроенных портов, без необходимости переконфигурирования платы. Если система обнаружит на
плате расширения последовательный порт с тем же назначением , что и встроенный, она предоставит встроенному последовательному порту
следующее свободное назначение .
Как новый , так и переназначенный COM-порты будут использовать одну линию запроса на прерывание (IRQ) следующим образом:
COM1, COM3: IRQ4 (совместное использование)
COM2, COM4: IRQ3 (совместное использование)
Последовательные порты имеют следующие значения адресов ввода /вывода:
COM1: 3F8h
COM2: 2F8h
COM3: 3E8h
COM4: 2E8h
Например , если установить в систему внутренний модем с портом, сконфигурированным как COM1, система будет рассматривать логический COM1 как
адрес на плате модема . Она автоматически переназначит встроенный последовательный порт, обозначенный ранее как COM1, на COM3, который
будет использовать то же значение IRQ, что и COM1. Обратите внимание, что если два COM-порта используют одно и то же значение IRQ, можно
использовать любой из этих портов , но не оба одновременно. Если установить одну или несколько плат расширения с последовательными портами,
имеющими обозначения COM1 и COM3, соответствующий встроенный последовательный порт будет отключен.
Перед установкой платы , вызывающей переназначение последовательных портов, проверьте в документации по программному обеспечению, что оно
может использовать новое назначение COM-порта.
Чтобы избежать автоматического конфигурирования , можно переустановить перемычки на плате расширения и изменить тем самым назначение
порта на плате на следующий свободный номер COM, сохранив назначение встроенного последовательного порта. Можно также отключить
встроенные порты в программе настройки системы . В документации по плате расширения должен быть указан используемый по умолчанию адрес
ввода /вывода платы и значения IRQ. Кроме того, в ней должны иметься инструкции по переадресации порта и изменению значения IRQ, если оно
потребуется .
Если устанавливается плата расширения , содержащая, например, параллельный порт, сконфигурированный как LPT1 (IRQ7, адрес ввода/вывода 378h),
с помощью программы настройки системы переназначьте встроенный параллельный порт .
Общую информацию о работе системы с последовательными и параллельными портами и более подробные процедуры см . в документации по
операционной системе .
Разъемы последовательных портов
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов последовательного порта . На
рис . B-2 показаны номера контактов разъемов последовательных портов, а в таблице B-1 - назначения контактов и интерфейсные сигналы разъема
последовательного порта .

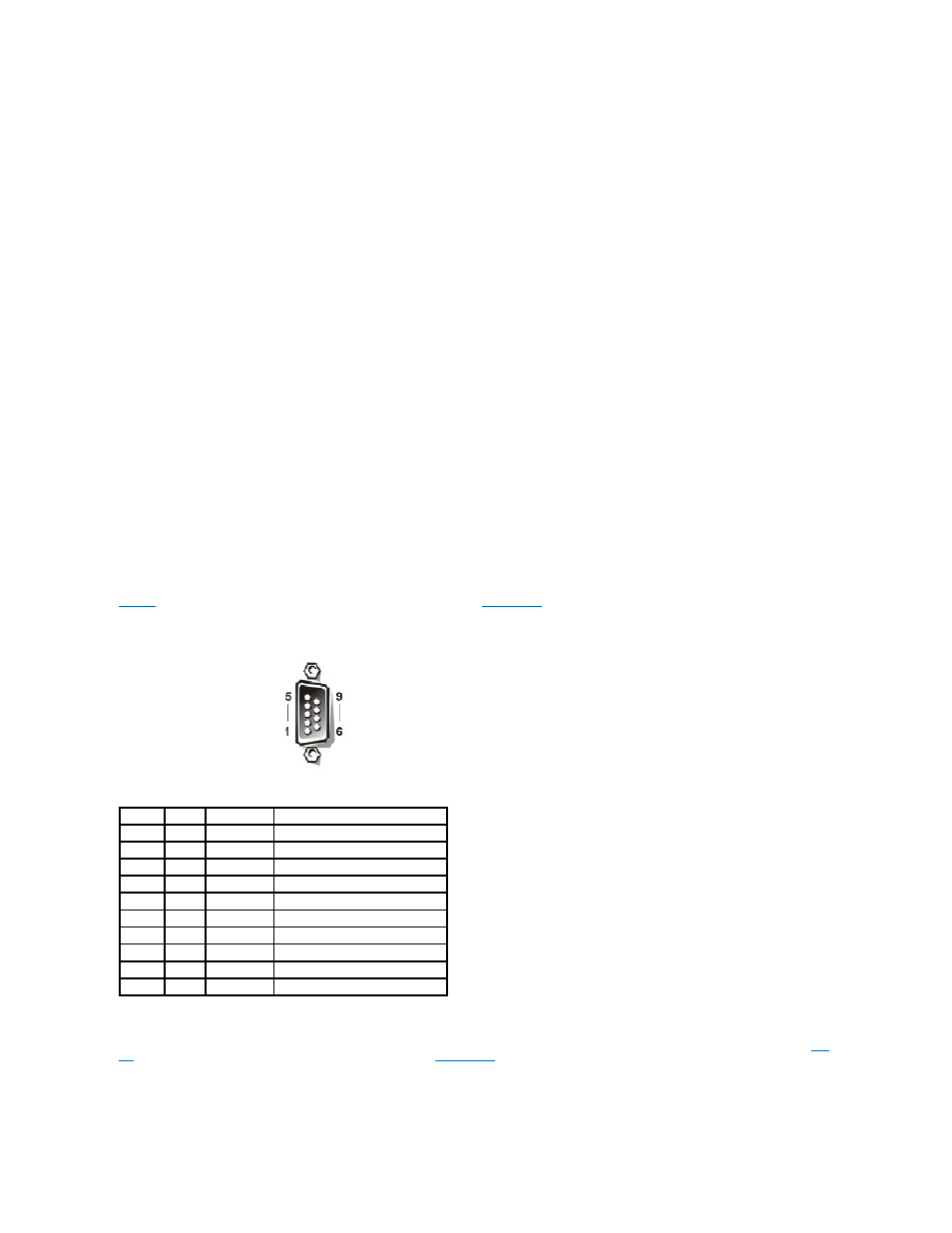

Рис . B-2. Номера контактов разъемов последовательных портов
Таблица B-1. Номера контактов разъемов последовательных портов
Разъем параллельного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов параллельного порта . На рис .
B-3 показаны номера контактов разъема параллельного порта, а в таблице B-2 - назначения контактов и интерфейсные сигналы разъема
параллельного порта .
Рис . B-3. Номера контактов разъема параллельного порта
Контакт Сигнал Вход /выход Определение
1 DCD Вход Детектирование данных и несущей
2 SIN Вход Последовательный ввод
3 SOUT Выход Последовательный вывод
4 DTR Выход Терминал готов к передаче данных
5 GND - Подвешенная земля
6 DSR Вход Готовность набора данных
7 RTS Выход Готовность к передаче
8 CTS Вход Готовность к приему
9 RI Вход Индикатор звонка
Экран - - Заземление на массу
