Страница 7: Разъем мыши
Разъем мыши
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема мыши
. На
показаны
номера контактов разъема мыши
, а в
- назначения контактов и интерфейсные сигналы разъема мыши.

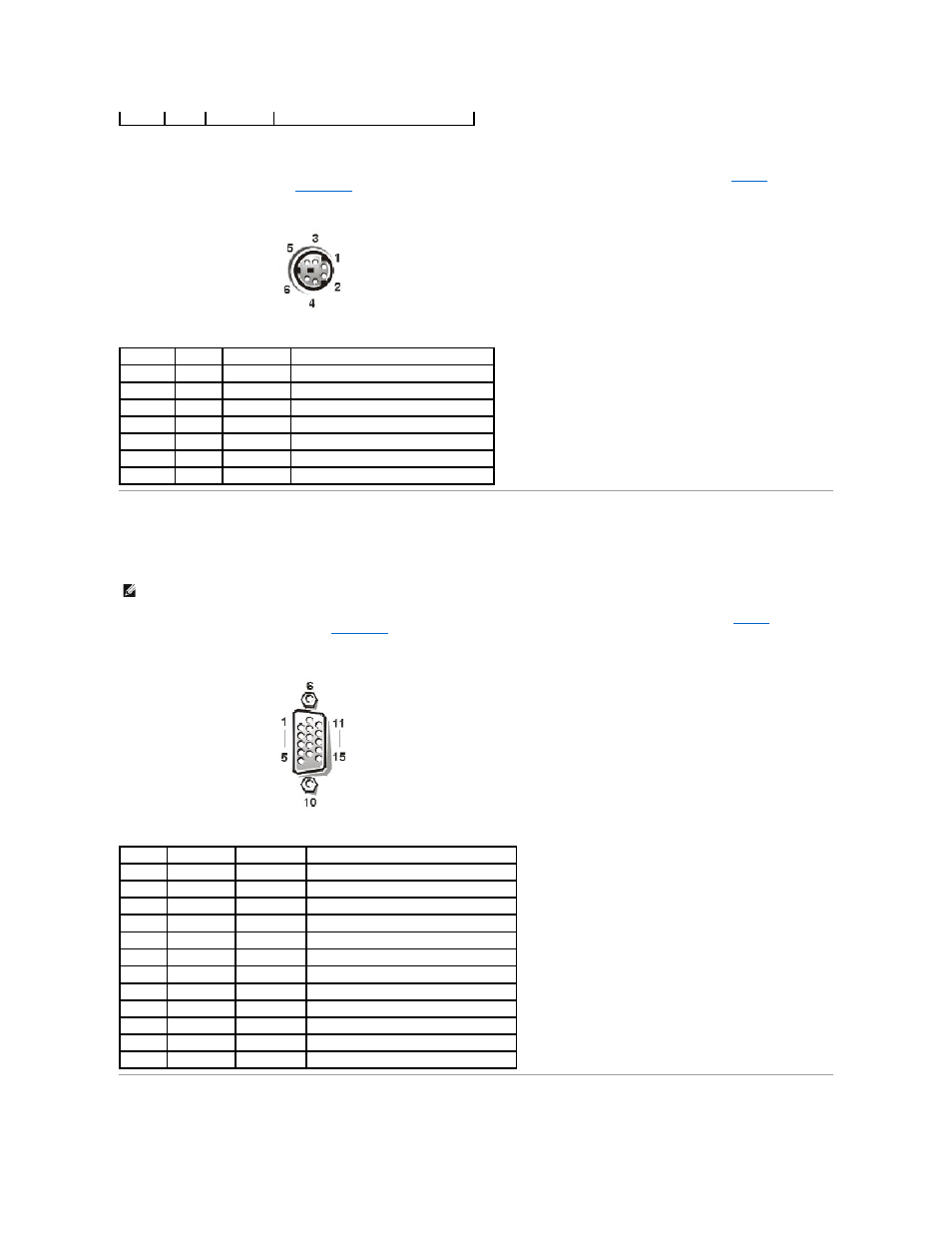

Рис
. B-5. Номера контактов разъема мыши
Таблица
B-4. Назначения контактов разъема мыши
Разъем видеовыхода
Для подключения
VGA-совместимого монитора в системе используется 15-контактный разъем высокой плотности типа D-subminiature. Видеосхема на
системной плате обеспечивает синхронизацию сигналов
, управляющих красной, зеленой и синей электронными пушками в мониторе.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема видео
. На
показаны
номера контактов разъема видеовыхода
, а в
- назначения контактов и интерфейсные сигналы разъема видео.
Рис
. B-6. Номера контактов разъема видеовыхода
Таблица
B-5. Назначения контактов разъема видеовыхода
Разъемы шины
USB
Экран
-
-
Заземление на массу
Контакт
Сигнал
Вход
/выход Определение
1
MFDATA Вход
/выход
Данные мыши
2
NC
-
Нет соединения
3
GND
-
Подвешенная земля
4
FVcc
-
Напряжение питания с предохранителем
5
MFCLK
Вход
/выход
Синхронизация мыши
6
NC
-
Нет соединения
Оболочка
-
-
Заземление на массу
ПРИМЕЧАНИЕ
:
При установке видеоплаты встроенная видеоподсистема на системной плате автоматически отключается.
Контакт Сигнал
Вход
/выход Определение
1
RED
Выход
Видео красный
2
GREEN
Выход
Видео зеленый
3
BLUE
Выход
Видео синий
4
NC
-
Нет соединения
5–8, 10
GND
-
Подвешенная земля
9
VCC
-
Vcc
11
NC
-
Нет соединения
12
DDC data out Выход
Монитор обнаружил данные
13
HSYNC
Выход
Горизонтальная синхронизация
14
VSYNC
Выход
Вертикальная синхронизация
15
DDC clock out Выход
Монитор обнаружил сигнал синхронизации
Экран
-
-
Заземление на массу
