B-2. Назначения контактов параллельного порта
Разъемы клавиатуры и мыши
В системе используются клавиатура типа
Personal System/2 (PS/2) и PS/2-совместимая мышь. Кабели обоих устройств подключаются к 6-контактным
миниатюрным разъемам типа
Deutsche Industrie Norm (DIN) на задней панели.
Драйвер мыши может предоставлять мыши приоритет на обслуживание микропроцессором
, выдавая запрос IRQ12 при перемещении мыши. Кроме того,
драйвер передает данные мыши в управляющую прикладную программу
.
Разъем клавиатуры
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема клавиатуры
. На
показаны номера контактов разъема клавиатуры
, а в
- назначения контактов и интерфейсные сигналы разъема клавиатуры.

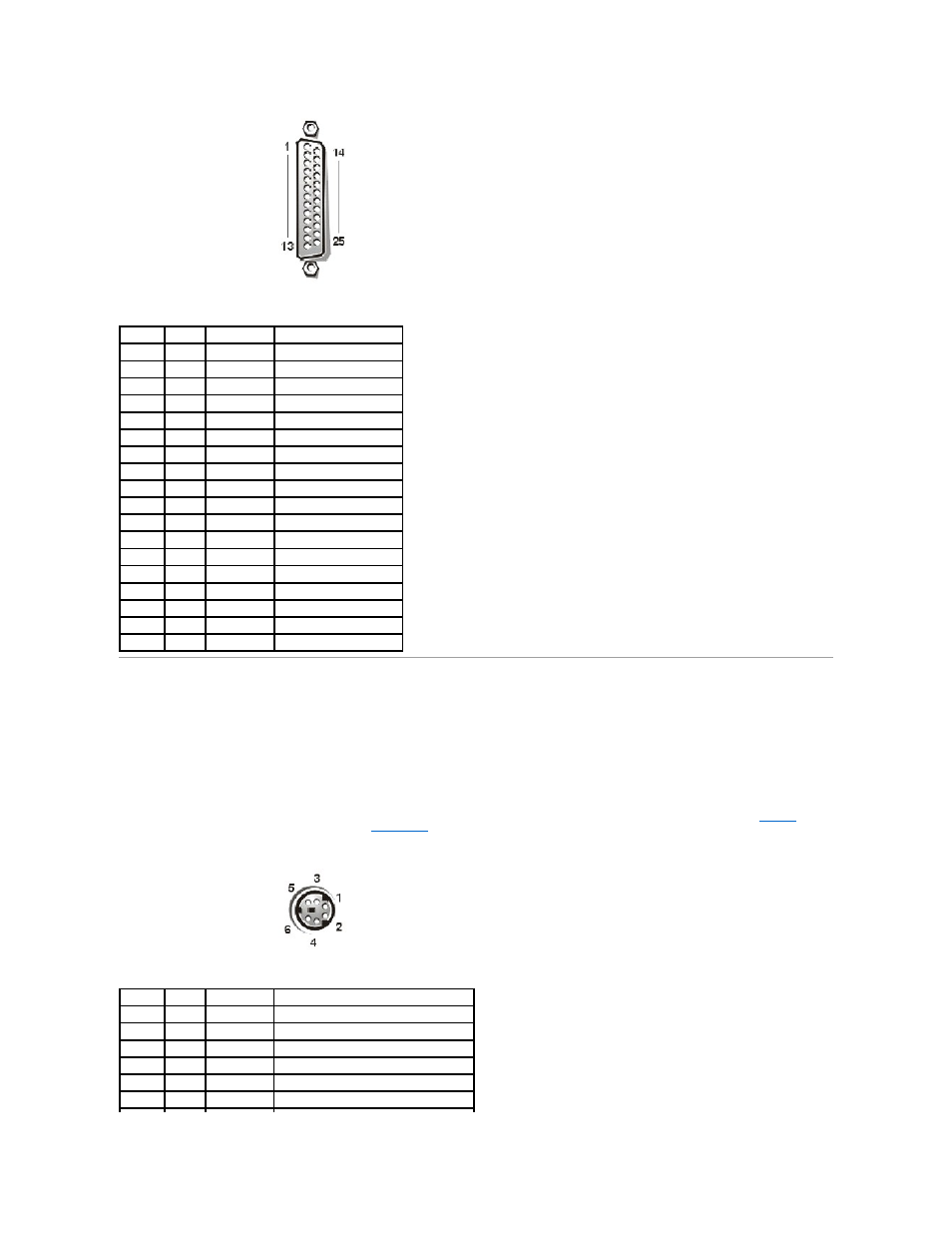

Рис
. B-4. Номера контактов разъема клавиатуры
Таблица
B-3. Назначения контактов разъема клавиатуры
Контакт Сигнал Вход
/Выход Определение
1
STB#
Вход
/выход
Строб
2
PD0
Вход
/выход
Данные принтера
, бит 0
3
PD1
Вход
/выход
Данные принтера
, бит 1
4
PD2
Вход
/выход
Данные принтера
, бит 2
5
PD3
Вход
/выход
Данные принтера
, бит 3
6
PD4
Вход
/выход
Данные принтера
, бит 4
7
PD5
Вход
/выход
Данные принтера
, бит 5
8
PD6
Вход
/выход
Данные принтера
, бит 6
9
PD7
Вход
/выход
Данные принтера
, бит 7
10
ACK#
Вход
Подтверждение
11
BUSY
Вход
"Занято"
12
P E
Вход
Закончилась бумага
13
SLCT
Вход
Выбор
14
AFD#
Выход
Автоматическая подача
15
ERR#
Вход
Ошибка
16
INIT#
Выход
Инициализация принтера
17
SLIN#
Выход
Выбор входа
18–25
GND
-
Подвешенная земля
Контакт Сигнал Вход
/выход Определение
1
KBDATA Вход/выход
Данные клавиатуры
2
NC
-
Нет соединения
3
GND
-
Подвешенная земля
4
FVcc
-
Напряжение питания с предохранителем
5
KBCLK
Вход
/выход
Синхронизация клавиатуры
6
NC
-
Нет соединения
