90 | Lietuviškai
Maksimalus kerpamos skardos storis
Maksimalus kerpamos skardos storis d
max
priklauso nuo kerpamos medžiagos kietumo.
Su elektriniu prietaisu galima kirpti tokio storio
skardas:

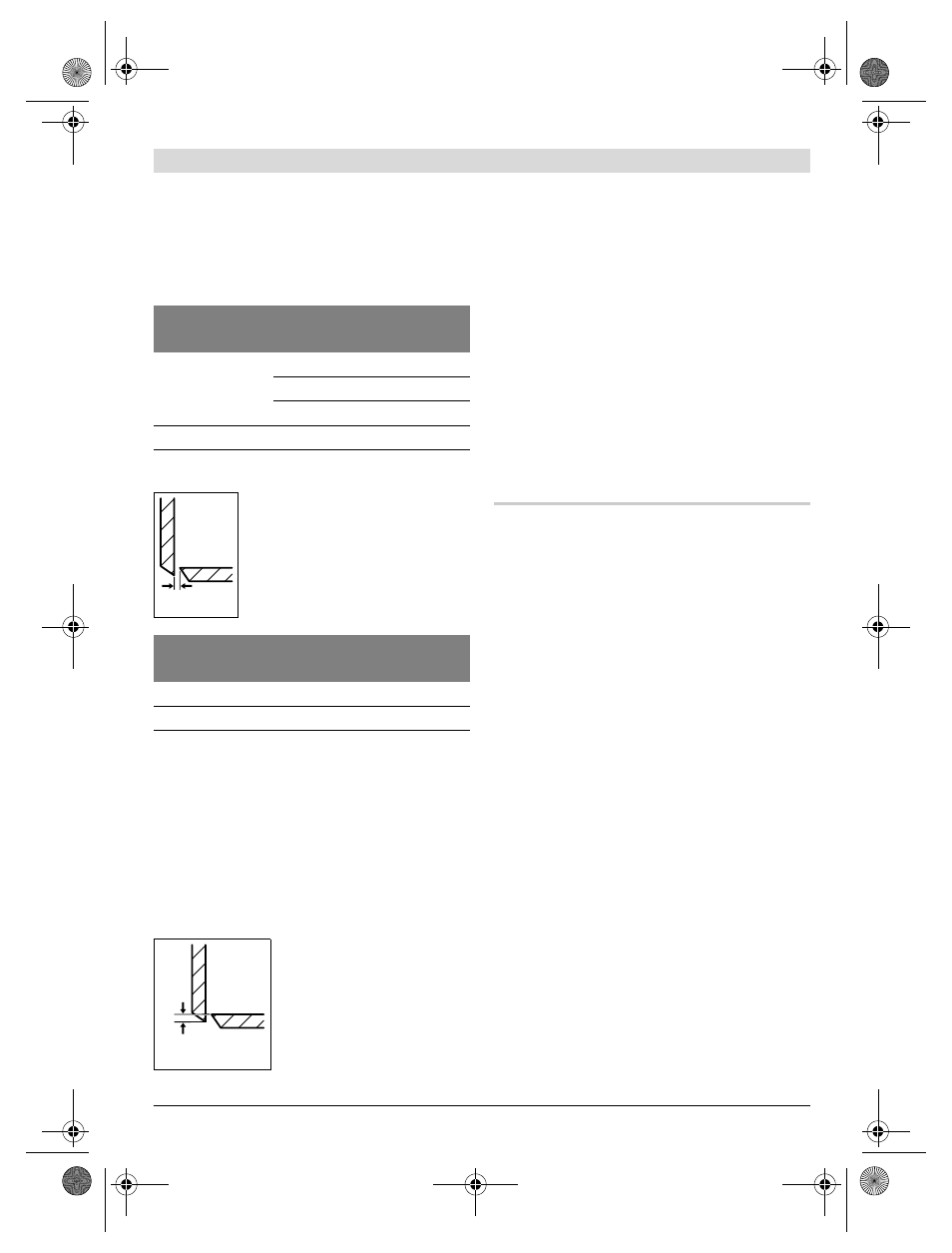

Atstumo tarp peilių a nustatymas
Atstumas tarp peilių a (tarpas tarp
ašmenų) priklauso nuo kerpamos
medžiagos storio d
max
.
Norint kirpti minkštas ir tąsias medžiagas,
atstumą tarp peilių a reikia sumažinti; norint
kirpti kietas ir trapias medžiagas
–
padidinti.
Atsukite apatinio peilio varžtą 12. Reguliavimo
varžtu 11 tarp peilių nustatykite reikiamą tarpelį
a. Viršutinis peilis 7 ir apatinis peilis 9 turi
nesiliesti. Nustatymo šablonu 13 patikrinkite
tarpelio dydį. Vėl tvirtai priveržkite apatinio peilio
varžtą 12.
Atstumo tarp peilių b nustatymas
Norint nustatyt atstumą tarp
peilių b, viršutinio peilio stū-
miklis turi būti aukščiausioje
padėtyje. Tuo tikslu elektrinį
prietaisą trumpam įjunkite ir
greitai vėl išjunkite. Jei
reikia, šį veiksmą pakarto-
kite.
Kaiščiu įsukite reguliavimo varžtą 5 pagal
laikrodžio rodyklę. Atsukite viršutinio peilio
varžtą 8 ir viršutinį peilį 7 nustatykite taip, kad
vertikalus tarpelis b tarp viršutinio ir apatinio
peilio būtų 0,4 mm. Nustatymo šablonu 13
patikrinkite tarpelio dydį.
Vėl tvirtai priveržkite viršutinio peilio varžtą 8.
Kaiščiu sukite reguliavimo varžtą 5 prieš laikro-
džio rodyklę, kol ji atsirems į viršutinį peilį 7.
Norint kirpti minkštas ir tąsias medžiagas,
atstumą tarp peilių b reikia sumažinti; norint
kirpti kietas ir trapias medžiagas
– padidinti.
Priežiūra ir servisas
Priežiūra ir valymas
f Prieš atliekant bet kokius prietaiso regulia-
vimo ar priežiūros darbus reikia ištraukti
kištuką iš elektros tinklo lizdo.
f Reguliariai valykite elektrinį įrankį ir ventilia-
cines angas jo korpuse, tuomet galėsite
dirbti kokybiškai ir saugiai.
Apatinio peilio keitimas (žiūr. pav. B)
Atsukite apatinio peilio reguliavimo varžtą 11.
Visiškai išsukite apatinio peilio varžtą 12 ir
išimkite apatinį peilį 9.
Įstatykite naują apatinį peilį 9 į atraminė plokštės
10 išpjovą. Pritvirtinkite apatinį peilį varžtu 12.
Patikrinkite tarpelį tarp peilių a (žr. „Atstumo
tarp peilių a nustatymas“, psl. 90).
Viršutinio peilio keitimas (žiūr. pav. B)
Viršutinį peilį 7 galima naudoti abiem pusėmis.
Visiškai išsukite viršutinio peilio varžtą 8 ir
išimkite viršutinį peilį 7.
Viršutinį peilį 7 pasukite, kaip parodyta
paveikslėlyje, arba prie stūmiklio 6 privirtinkite
naują viršutinį peilį. Pritvirtinkite viršutinį peilį
varžtu 8.
Patikrinkite tarpelį tarp peilių b (žr. „Atstumo
tarp peilių b nustatymas“, psl. 90).
Medžiaga Maks. kietumas
[N/mm 2 ]
d
max
[mm]
Plienas 400 2,8
600 2,2
800 1,9
Aliuminis 200 3,5
d
max
[mm]
Atstumas tarp peilių a
[mm]
0,2
–
1,4 0,3
1,5 – 2,8 0,5
a
b
