Polski | 9
Bosch Power Tools 1 609 929 N56 | (16.11.07)

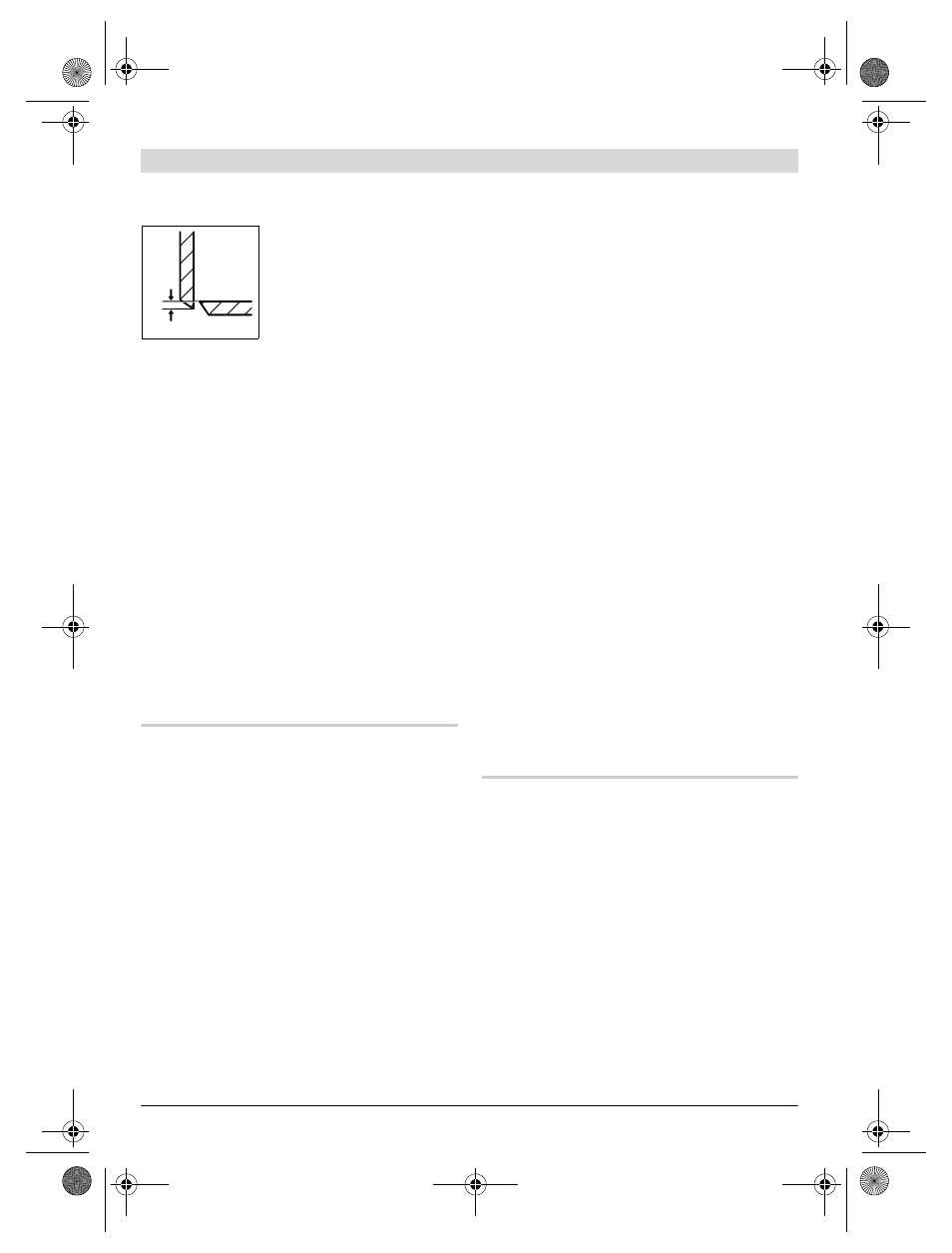

Ustawianie odstępu b pomiędzy nożami
Do ustawiania odstępu b
suwak napędowy noża
górnego poinien znajdować
się w swoim skrajnym gór-
nym położeniu. W tym celu
należy elektronarzędzie na
krótko włączyć, a następnie
wyłączyć. Jeżeli suwak nie znajdzie się w wyma-
ganym położeniu, czynność powtórzyć.
Wkręcić śrubę regulacyjną 5 za pomocą odpo-
wiedniego narzędzia, obracając nią w kierunku
zgodnym z ruchem wskazówek zegara. Zwolnić
śrubę 8 noża górnego i ustawić nóż 7 tak, aby
pionowy odstęp b między nożem górnym i dol-
nym wynosił 0,4 mm. Skontrolować odstęp za
pomocą przymiaru 13.
Dociągnąć śrubę 8, przytrzymującą nóż górny.
Wykręcać śrubę regulacyjną 5 za pomocą odpo-
wiedniego narzędzia, w kierunku przeciwnym do
ruchu wskazówek zegara
–
tak, aby zetknęła się
z nożem górnym 7.
Dla materiałów miękkich lub ciągliwych,
wymiar b powinien być mniejszy, natomiast dla
twardych lub kruchych może zostać zwiększony.
Konserwacja i serwis
Konserwacja i czyszczenie
f Przed wszystkimi pracami przy elektrona-
rzędziu należy wyciągnąć wtyczkę z gniazda.
f Aby zapewnić bezpieczną i wydajną pracę,
elektronarzędzie i szczeliny wentylacyjne
należy utrzymywać w czystości.
Wymiana noża dolnego (zob. rys. B)
Całkowicie wykręcić śrubę regulacyjną 11 dol-
nego noża. Wykręcić całkowicie śrubę 12 noża
dolnego i zdjąć nóż 9.
Wstawić nowy nóż dolny 9 do rowka w stole 10.
Zamocować nóż dolny za pomocą śruby 12.
Skontrolować odstęp między nożami a (zob.
„Ustawianie odstępu a pomiędzy nożami“,
str. 8).
Wymiana noża górnego (zob. rys. B)
Nóż górny 7 można stosować dwustronnie.
Wykręcić całkowicie śrubę 8 noża górnego i zdjąć
nóż 7.
Obrócić nóż górny 7 w sposób pokazany na
rysunku lub wstawić nowy nóż górny do suwaka
6. Zamocować nóż górny za pomocą śruby 8.
Skontrolować odstęp między nożami b (zob.
„Ustawianie odstępu b pomiędzy nożami“,
str. 9).
Szlifowanie noży tnących (zob. rys. C)
Zużyte noże należy wymieniać lub szlifować od-
powiednio wcześnie, gdyż tylko ostre narzędzia
zapewniają dobrą jakość cięcia i zapobiegają
uszkodzeniom elektronarzędzia.
Ostrząc noże należy zwrócić uwagę na zacho-
wanie kąta ostrza.
Skontrolować kąt za pomocą przymiaru nastaw-
czego 13.
Jeśli urządzenie, mimo dokładnej i wszechstron-
nej kontroli produkcyjnej ulegnie kiedykolwiek
awarii, naprawę powinien przeprowadzić auto-
ryzowany serwis elektronarzędzi firmy Bosch.
Przy wszystkich zgłoszeniach oraz zamówieniach
części zamiennych konieczne jest podanie 10-cy-
frowego numeru katalogowego elektronarzędzia
zgodnie z danymi na tabliczce znamionowej.
Osprzęt dodatkowy/części zamienne
Zestaw noży . . . . . . . . . . . . . . . . 2 607 010 025
Przymiar nastawczy . . . . . . . . . . . 2 607 970 001
Klucz imbusowy
(rozwartość klucza 5 mm) . . . . . . 1 907 950 006
Klucz imbusowy
(rozwartość klucza 2,5 mm) . . . . 1 907 950 003
