Česky | 15
Bosch Power Tools 1 609 929 N56 | (16.11.07)

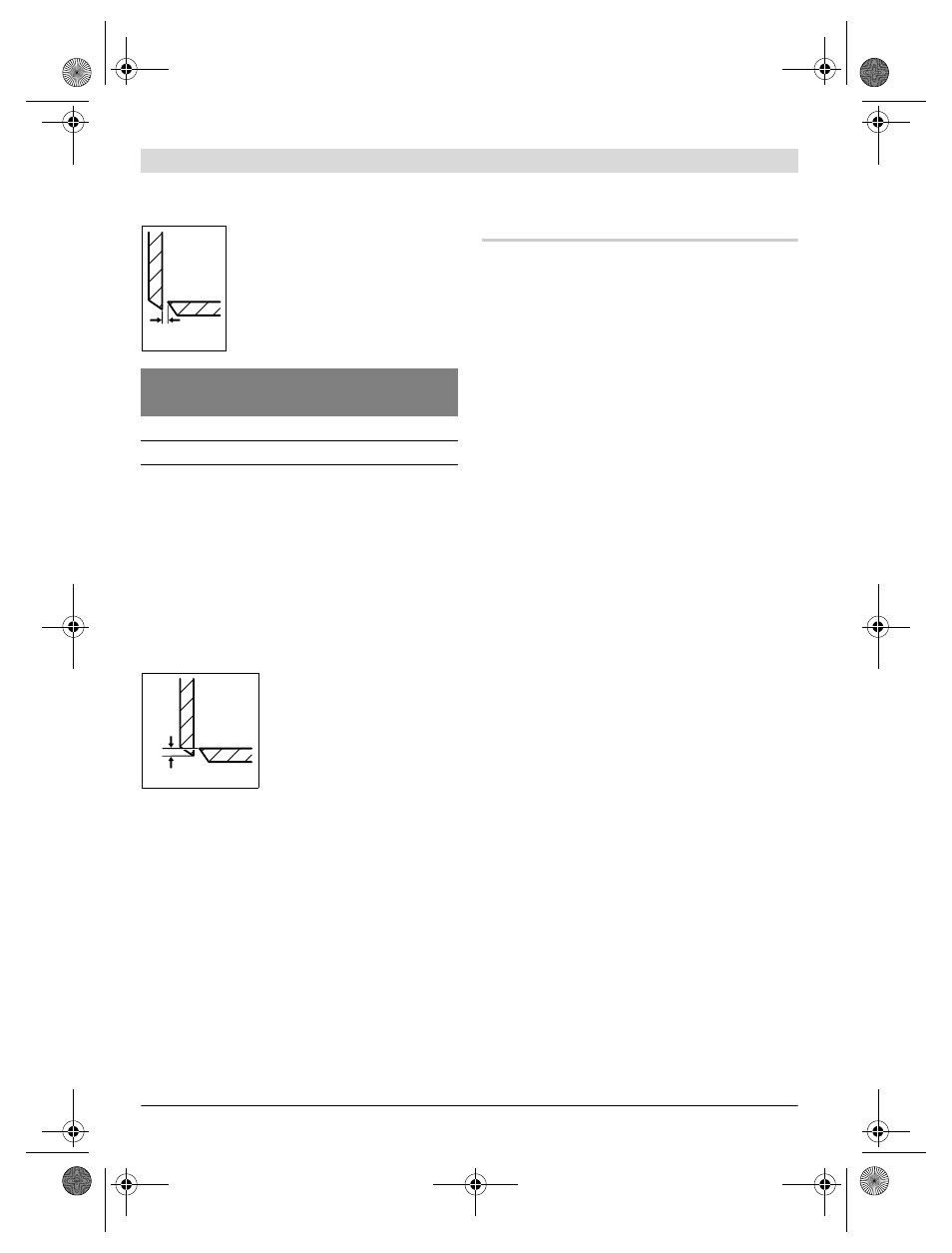

Nastavení vzdálenosti nožů a
Vzdálenost nožů a (vzduchová
mezera mezi břity) se řídí podle
tloušťky opracovávaného plechu
d
max
.
U měkkých nebo houževnatých materiálů musí
být vzdálenost nožů a zmenšena, u tvrdých nebo
křehkých materiálů zvětšena.
Povolte šroub 12 spodního nože. Nastavte stavě-
cím šroubem 11 potřebnou vzdálenost nožů a.
Vrchní nůž 7 a spodní nůž 9 se nesmějí dotýkat.
Vzdálenost zkontrolujte pomocí seřizovací šablo-
ny 13. Šroub 12 spodního nože opět pevně
utáhněte.
Nastavení vzdálenosti nožů b
K nastavení vzdálenosti
nožů b musí beran vrchního
nože stát v horním mrtvém
bodě. K tomu elektronářadí
krátce zapněte a hned zase
vypněte. Případně musíte
postup opakovat.
Pomocí kolíku zašroubujte ve směru hodinových
ručiček stavěcí šroub 5. Povolte šroub 8 vrchního
nože a vrchní nůž 7 nastavte tak, aby svislá vzdá-
lenost b mezi vrchním a spodním nožem činila
0,4 mm. Vzdálenost zkontrolujte pomocí seřizo-
vací šablony 13.
Šroub 8 vrchního nože opět pevně utáhněte.
Pomocí kolíku otáčejte proti směru hodinových
ručiček stavěcí šroub 5, až tento narazí proti
vrchnímu noži 7.
U měkkých nebo houževnatých materiálů musí
být vzdálenost nožů b zmenšena, u tvrdých nebo
křehkých materiálů zvětšena.
Údržba a servis
Údržba a čištění
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
f Udržujte elektronářadí a větrací otvory čisté,
abyste pracovali dobře a bezpečně.
Výměna spodního nože (viz obr. B)
Vyšroubujte stavěcí šroub 11 spodního nože.
Šroub 12 spodního nože vyšroubujte zcela ven a
spodní nůž 9 vyjměte.
Umístěte nový spodní nůž 9 do vybrání střižného
stolu 10. Spodní nůž upevněte šroubem 12.
Zkontrolujte vzdálenost nožů a (viz „Nastavení
vzdálenosti nožů a “, strana 15).
Výměna vrchního nože (viz obr. B)
Vrchní nůž 7 je oboustranně použitelný.
Šroub 8 vrchního nože vyšroubujte zcela ven a
vrchní nůž 7 odejměte.
Vrchní nůž 7 otočte jak je ukázáno na obrázku
nebo na beran 6 umístěte nový vrchní nůž. Vrchní
nůž upevněte šroubem 8.
Zkontrolujte vzdálenost nožů b (viz „Nastavení
vzdálenosti nožů b “, strana 15).
Přebroušení nožů (viz obr. C)
Nože při opotřebení včas vyměňte popř.
nabrušte, neboť jen ostré nástroje poskytují
dobrý střižný výkon a šetří elektronářadí.
Při břebrušování nožů dbejte na to, aby úhly břitů
zůstaly zachovány.
Úhly břitů zkontrolujte pomocí seřizovací šab-
lony 13.
Pokud dojde i přes pečlivou výrobu a náročné
kontroly k poruše stroje, svěřte provedení opravy
autorizovanému servisnímu středisku pro
elektronářadí firmy Bosch.
Při všech dotazech a objednávkách náhradních
dílů nezbytně prosím uvádějte 10-místné objed-
nací číslo podle typového štítku elektronářadí.
d
max
[mm]
Vzdálenost nožů a
[mm]
0,2
–
1,4 0,3
1,5
–
2,8 0,5
a
b
