34 | Русский

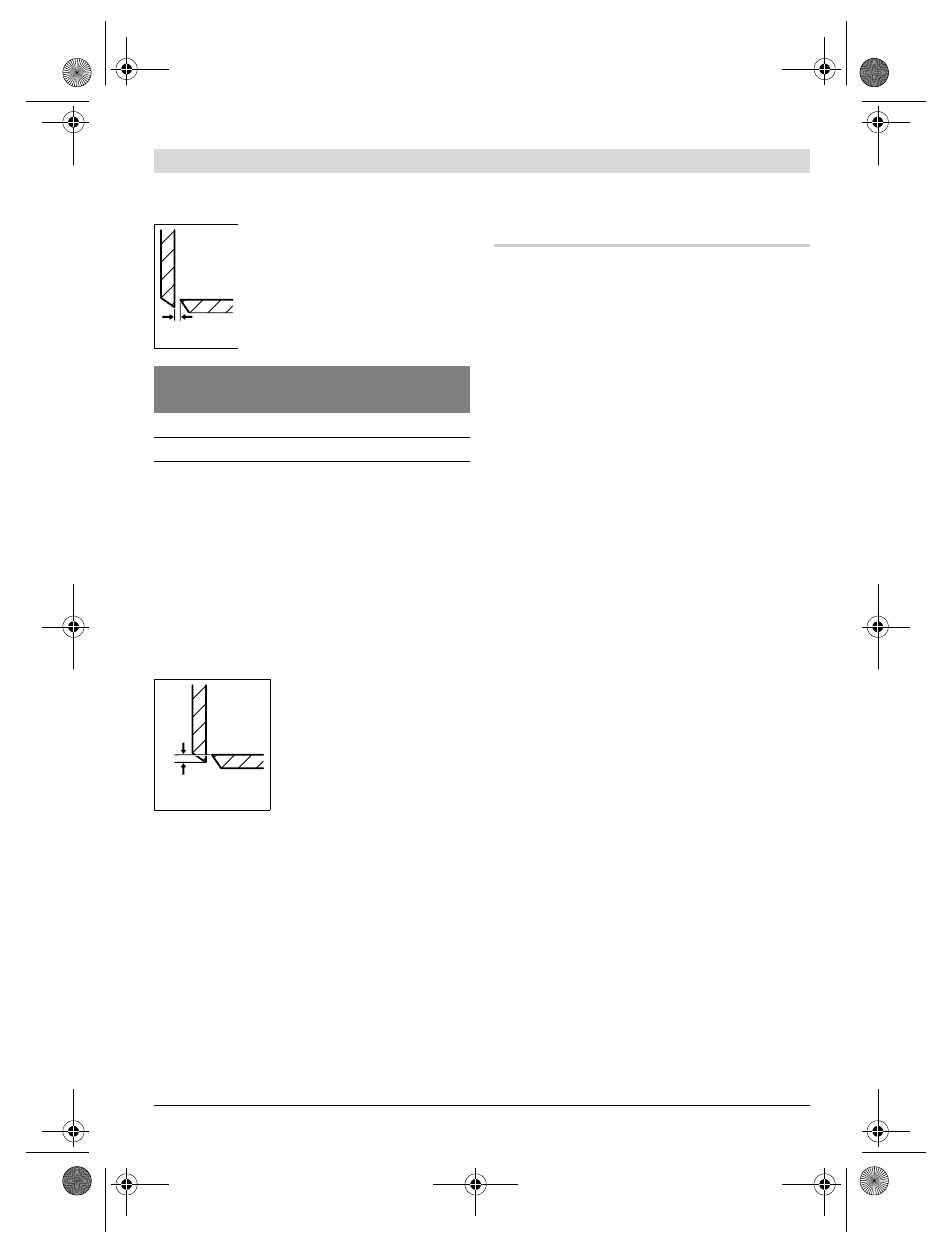

Установка расстояния между ножами a
Расстояние между ножами a
(зазор между режущими кром-
ками) зависит от толщины
обрабатываемого листового
материала d
max
.
Для мягкого или вязкого материала расстояние
между ножами a следует уменьшить, а для
твердых или хрупких материалов
–
увеличить.
Отвинтите винт 12 нижнего ножа. Установоч-
ным винтом 11 отрегулируйте требуемое рас-
стояние между ножами a. Верхний нож 7 и
нижний нож 9 должны работать без соприкос-
новения друг с другом. Проверьте расстояние
установочным калибром 13. Крепко затяните
винт 12 нижнего ножа.
Установка расстояние между ножами b
Для установки расстояния
между ножами b толкатель
верхнего ножа должен
стоять в верхней мертвой
точке. Включите на короткое
время электроинструмент и
сразу выключите его.
Возможно Вам придется
повторить этот процесс.
Завинтите с помощью штифта установочный
винт 5 по часовой стрелке. Отвинтите винт 8
верхнего ножа и установите последний 7 так,
чтобы вертикальное расстояние b между верх-
ним и нижним ножами составляло 0,4 мм. Про-
верьте расстояние установочным калибром 13.
Крепко затяните винт 8 верхнего ножа. Повер-
ните штифтом установочный винт 5 против
часовой стрелки до соприкосновения с
верхним ножом 7.
Для мягкого или вязкого материала расстояние
между ножами b следует уменьшить, а для
твердых или хрупких
–
увеличить.
Техобслуживание и сервис
Техобслуживание и очистка
f До начала работ по обслуживанию и на-
стройке электроинструмента отсоеди-
няйте вилку шнура сети от штепсельной
розетки.
f Для обеспечения качественной и безопас-
ной работы следует постоянно содержать
электроинструмент и вентиляционные
прорези в чистоте.
Смена нижнего ножа (см. рис. В)
Вывинтите установочный винт 11 нижнего
ножа. Полностью вывинтите винт 12 нижнего
ножа и выньте нижний нож 9.
Вставьте новый нижних нож 9 в вырез опоры
для резания 10. Закрепите нижний нож винтом
12.
Проверьте расстояние между ножами a (см.
«Установка расстояния между ножами a»,
стр. 34).
Смена верхнего ножа (см. рис. В)
Верхний нож 7 можно использовать с обеих
сторон.
Полностью вывинтите винт 8 верхнего ножа и
выньте верхний нож 7.
Поверните верхний нож 7 как показано на рис.
или установите на толкатель 6 новый верхний
нож. Закрепите верхний нож винтом 8.
Проверьте расстояние между ножами b (см.
«Установка расстояние между ножами b»,
стр. 34).
Заточка ножей (см. рис. С)
Своевременно меняйте и затачивайте ножи
при износе, так как только с острым инстру-
ментом можно добиться хорошей производи-
тельности и щадящего отношения к электро-
инструменту.
При заточке ножей следите за сохранением
углов заточки.
Проверяйте угол резания установочным
калибром 13.
d
max
[мм]
Расстояние между ножами а
[мм]
0,2
–
1,4 0,3
1,5 – 2,8 0,5
a
b
