5

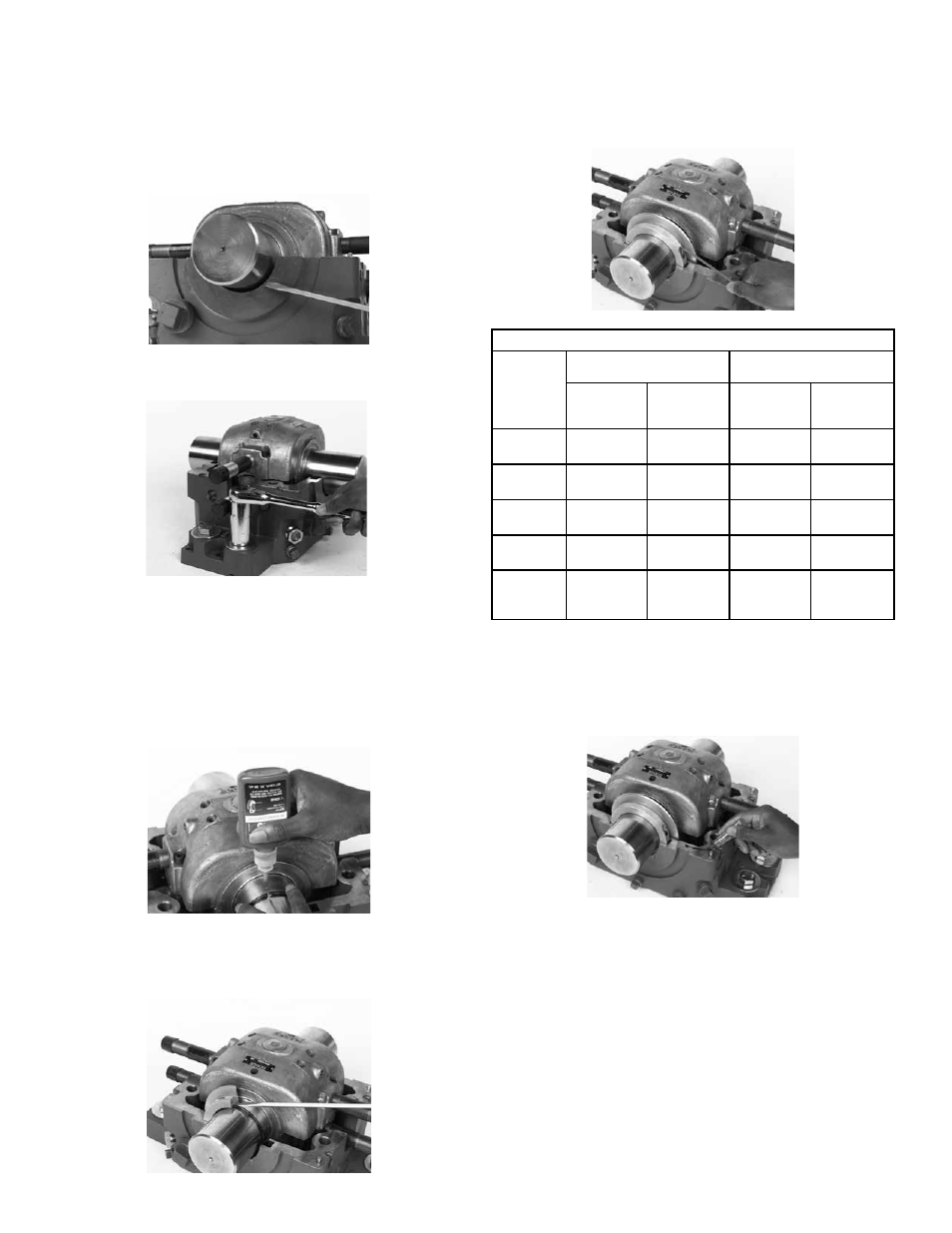

Проверьте соосность опорного подшипника по зазору между
корпусом и валом с каждой стороны корпуса. Зазор должен
быть равномерным в пределах 0,08 см. По мере возможности,
установите регулирующие прокладки под пьедесталом
подшипника; иначе, используйте полноразмерные регулирующие
прокладки под основанием. Аккуратность соосности опорного
подшипника необходима в связи использованием функции
самоцентровки для компенсирования нормального прогиба вала.
Затяните крепежные болты основания корпуса с усилием,
указанным в таблице 3. Вал должен вращаться свободно.
МОНТАЖ МАСЛЯНЫХ УПЛОТНЕНИЙ
Наверните уплотнительное кольцо (резиновый шнур) на
участок уплотнения вала и срежьте по размеру. Наиболее
эффективное уплотнение достигается при соединении концов
уплотнительного кольца. Рекомендуется склеивание концов.
Нанесите небольшой слой смазочного вещества на
уплотнительное кольцо.
Разберите одно уплотнение и разместите одну половину на вал
разбрызгивателем к вкладышу. Установите уплотнительное
кольцо в канавке уплотнения и вверните уплотнение на
половину оборота вокруг вала в канавку основания корпуса.
Разместите другую половину уплотнения и затяните винты с
усилием, указанным в таблице 3. Установите второе уплотнение
подобным образом. В случае использования торцевой крышки
следует установите неопреновый диск с одной стороны вместо
уплотнения подшипника См. сборочный чертеж.
Таблица 3
RTL
SLEEVOIL
РАЗМЕР
БОЛТЫ КОРПУСА/
ПЬЕДЕСТАЛА
ВИНТЫ ЗАЖИМА
УПЛОТНЕНИЯ
РЕЗЬБА
РАЗМЕР
КРУТЯЩЕЕ
УСИЛИЕ
(Nm)
РЕЗЬБА
РАЗМЕР
КРУТЯЩЕЕ
УСИЛИЕ
(Nm)
3-7/16
3-15/16
3/4
7/8
237
230
10-24
10-24
1,35
1,35
4-7/16
4-15/16
1
1
339
339
10-24
10-24
1,35
1,35
5-7/16
6
1-1/8
1-1/4
474
6000
1/4-20
1/4-20
3,72
3,72
7
8
1-1/2
1-3/4
1130
1299
5/16–18
5/16–18
7,34
7,34
9
10
12
1-3/4
2
2
1299
1695
1695
3/8–16
3/8–16
3/8–16
13,56
13,56
13,56
МОНТАЖ КРЫШКИ КОРПУСА
Нанесите герметик (заменитель прокладки) на основание
корпуса SLEEVOIL по наружному контуру стыкового
соединения.
ПРИМЕЧАНИЕ. Проявляйте особую осторожность при
работе на участке прокладочной втулки.
Максимально отверните винт плунжера и ОСТОРОЖНО
разместите крышку корпуса на основание.
Избегайте повреждения уплотнений или прокладки корпуса.
Затяните болты корпуса с усилием, указанным в таблице
4. Для устранения опасности протечек можно нанести
незатвердевающий герметик на прокладки корпуса и под
головки болтов. Винт плунжера должен быть отвернутым до
завершения затягивания болтов корпуса.
