Smart-UPS® VT, MGE™ Galaxy™ 3500 10–40 400 V
Подключение ИБП.
Инструкции по подключению проводов ИБП см. в руководстве по установке
Smart-UPS VT 10–40 кВА
Внимание! Подсоедините все кабели и провода в соответствии с
наклейками на переключателях или контактной группе, как требуется.

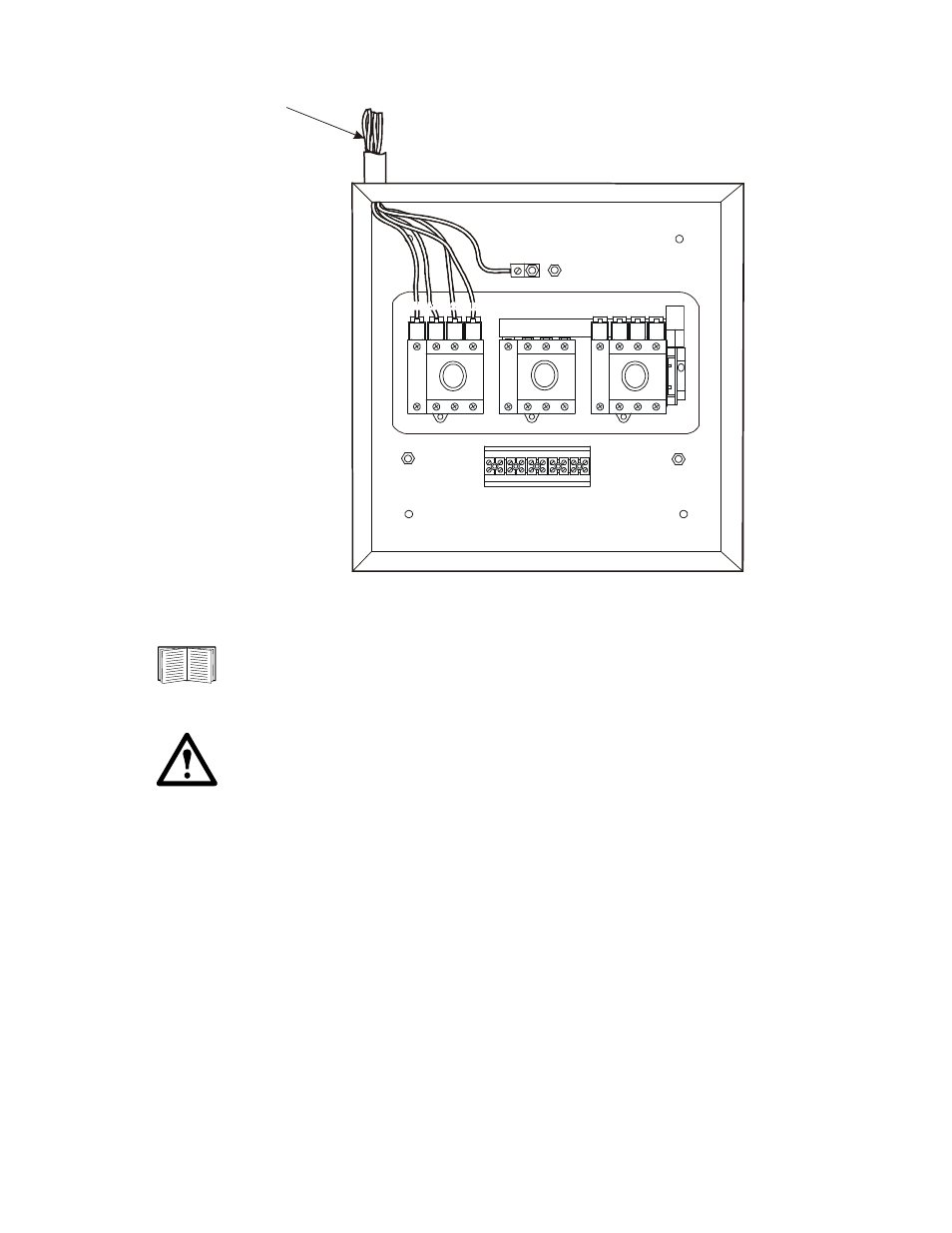

Подсоедините четыре входа ИБП (N, L1, L2, L3) к переключателю Q1 на панели
сервисного байпаса. Используйте отвертку Phillips или стандартную отвертку с крутящим
моментом 7 Н*м.
Подсоедините четыре выхода ИБП (N, L1, L2, L3) к переключателю Q2 на панели
сервисного байпаса. Используйте отвертку Phillips или стандартную отвертку с крутящим
моментом 7 Н*м.
Подсоедините два провода цепи управления ИБП к выводам 1 и 2 контактной группы
управления панели сервисного байпаса. Воспользуйтесь маленькой стандартной
отверткой и затяните болты.
N
L1
L2
L3
N
L1 L2 L3
L2
PE
From mains utility
L1
N
L3
PE
