Smart-UPS® VT, MGE™ Galaxy™ 3500 10–40 400 V 10

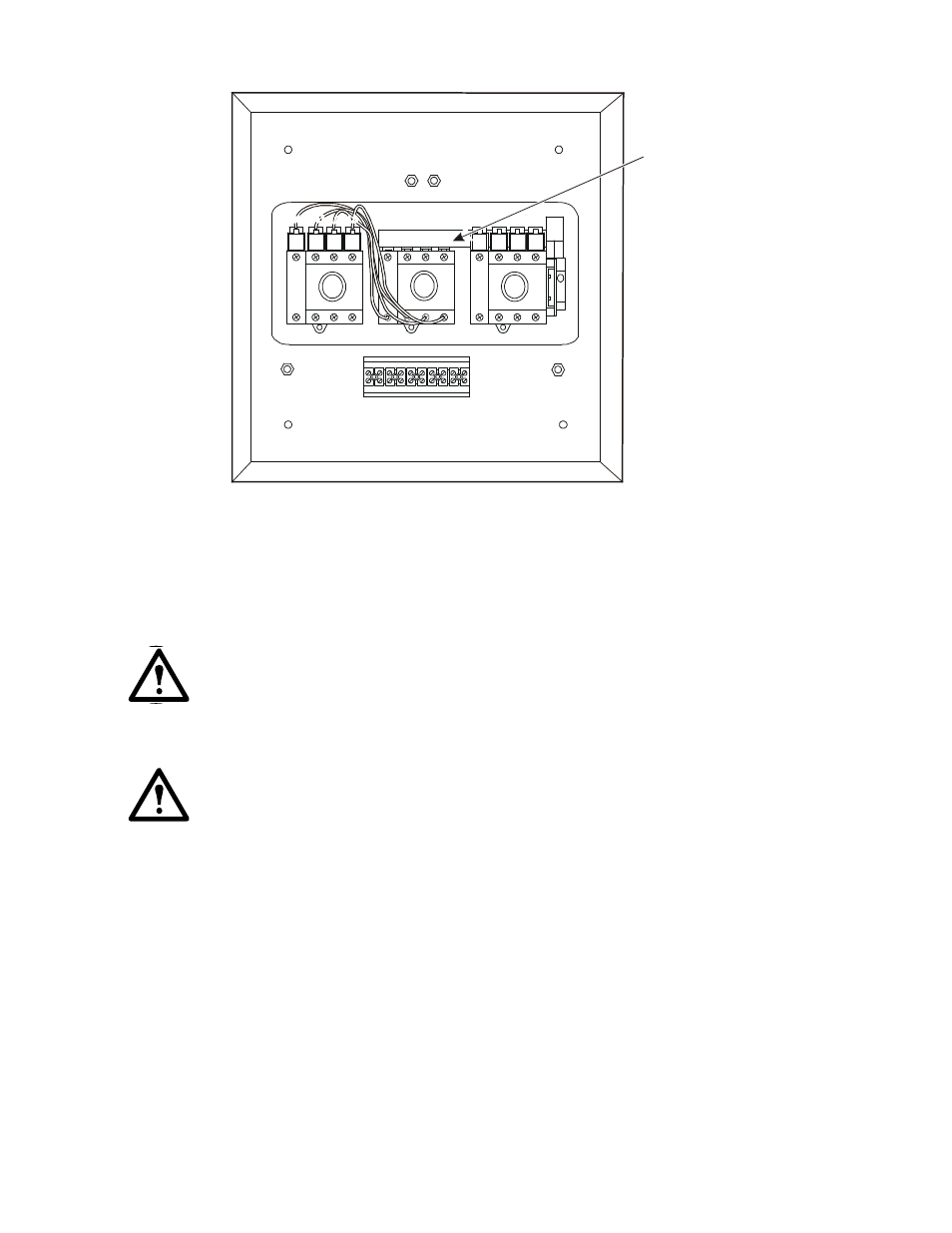

Подключение внешних кабелей
Проложите внешние кабели к панели сервисного байпаса через отверстия, выполненные
в верхней или нижней части корпуса устройства. Если отверстия не были проделаны до
начала установки панели сервисного байпаса на стену, сделайте это сейчас. Инструкции
см. в разделе “Создание отверстий для кабеля" на стр. 7.
Примечание. Цвет кабелей соответствует действующим нормам и правилам.
Коммуникационная сеть.
Внимание! Подключайте все кабели и провода в соответствии с наклейками на
переключателях и штифтах.
 Подключите четыре входа (N, L1, L2, L3) питающей сети к контактам сверху
переключателя Q1. Используйте отвертку Phillips с крутящим моментом 7 Н*м.
 Используя шайбу M6, стопорную шайбу и гайку, подключите один вход защитного
заземления питающей сети к одному из штифтов защитного заземления,
расположенному над переключателем Q3. Используйте гаечный ключ M8 с крутящим
моментом до 27 Н*м.
N L1 L2 L2 L3 N L1 L2 L3 N L1 L2 L3
Busbar
