Установка InRow RD с жидкостным охлаждением 32

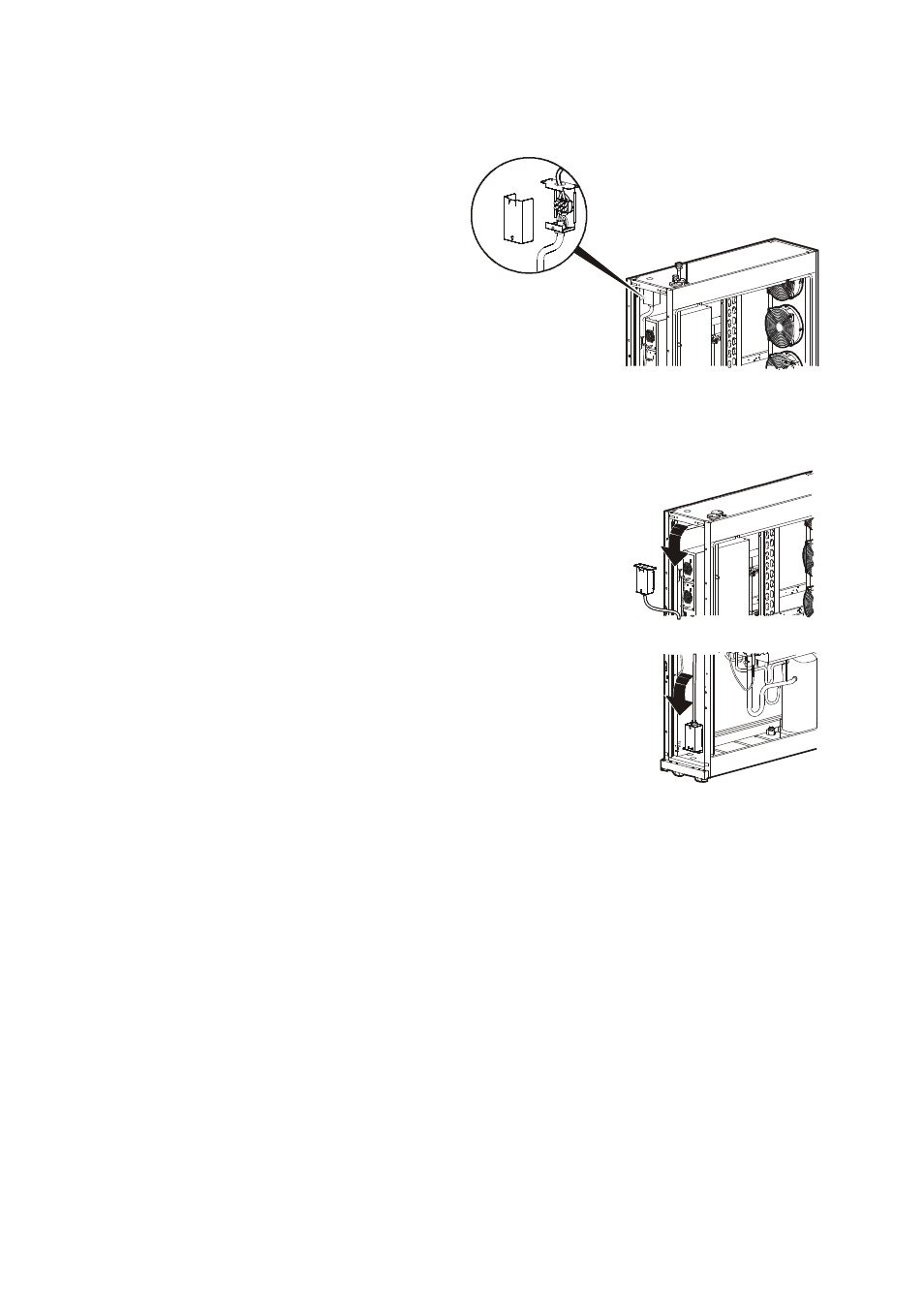

Верхняя разводка
1. Снимите крышку распределительной
коробки.
2. Проведите электрический кабель в
распределительную коробку, как
показано на рисунке.
3. Укрепите входящий кабель
стандартным кабелепроводом,
предохраняющим кабель от
натяжения, длиной 20 мм (не входит
в комплект).
4. Подсоедините кабели питания к
клеммам, как показано на рисунке,
затяните винты моментом, значение
которого указано на ярлыке.
5. Установите обратно крышку распределительной коробки.
Нижняя разводка
1. Осторожно отсеките все зажимы, которые крепят
электрический кабель к раме шкафа. Удалите кабельные
зажимы из шкафа и утилизируйте их.
2. Удалите два винта, которые крепят электрическую
распределительную коробку к нижней стороне крышки
шкафа.
3. Удалите заглушку из нижней части шкафа и вставьте ее в
крышку шкафа.
4. Переверните электрическую распределительную коробку и
прикрепите ее к нижней части шкафа, используя удаленные
ранее винты (шаг 1). См. «Места нижнего подвода
трубопроводов и кабелей» на стр. 10.
5. Прикрепите электрический кабель к раме шкафа, используя
новые кабельные зажимы (входят в комплект).
6. Для того, чтобы подсоединить кабель питания, см.
соответствующие шаги в разделе «Верхняя разводка».
