Инструкция по эксплуатации APC InRow RD C жидкостным охлаждением
Страница 35
29
Установка InRow RD с жидкостным охлаждением
Система диспетчеризации инженерного оборудования здания (BMS)
Интерфейс Modbus позволяет каждому устройству InRow RD поддерживать связь с системой
BMS. Для подключения каждого устройства InRow RD используйте трехжильный кабель.
Подсоедините резистор-терминатор на (150 Ом, 1/4 Вт) к ведущему модулю MODBUS и
последнему устройству InRow RD между Modbus D0 и Modbus D1.
Пользовательский интерфейс каждого устройства InRow RD снабжен трехконтактным разъемом
Modbus. Соединитель с зажимным контактом используется для подключения кабеля. Схему
пользовательского интерфейса см. в разд. «Соединения пользовательского интерфейса» на
стр. 25.
Для получения информации о настройке параметров Modbus см. Руководство по
эксплуатации для InRow RD.

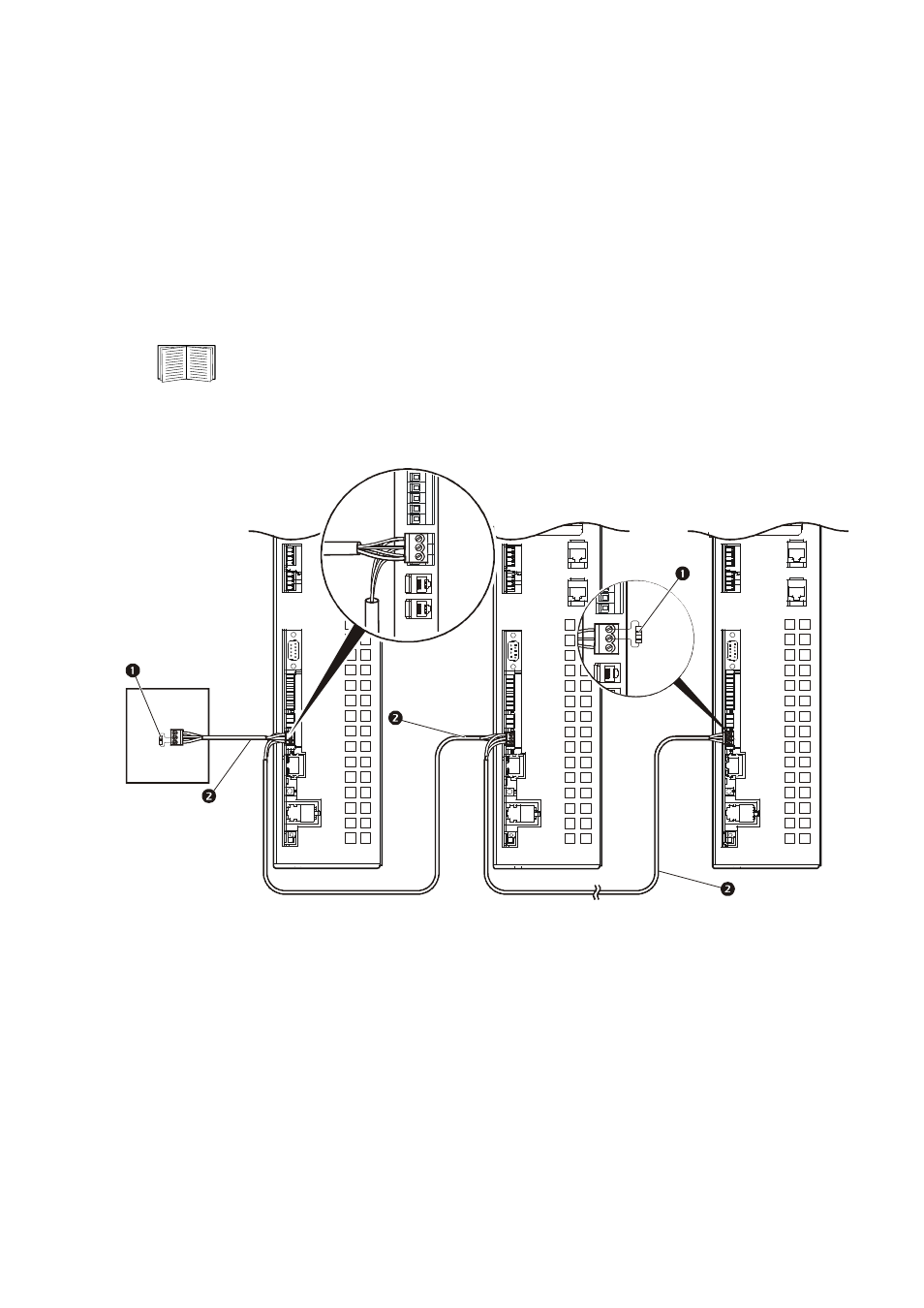

Резистор-терминатор (входит
в комплект поставки)
Кабель MODBUS (RS-485)
na
26
78a
InRow RD №1
InRow RD №2
Последнее
устройство
InRow RD
Модуль
ModBus
Master
(Ведущий)
