Установка InRow RD с жидкостным охлаждением
Соединения внешнего теплообменника
Конфигурация проводки
Проведите кабели подачи питания к электрической распределительной коробке, расположенной в
верхней или нижней части оборудования.
Опасность поражения электрическим током:
Подключение оборудования к
электрической сети может выполнять только квалифицированный электрик.
Перед работой с кабелями электропитания заблокируйте и отметьте как запрещенные к
использованию все источники питания.
Не надевайте ювелирные украшения во время работы с компонентами, находящимися
под напряжением.
Выполняйте требования всех государственных и региональных электротехнических
правил и норм.
Примечание: Для облегчения установки и последующего демонтажа оборудования
при ремонте используйте гибкие изоляционные трубки для прокладки кабелей питания.

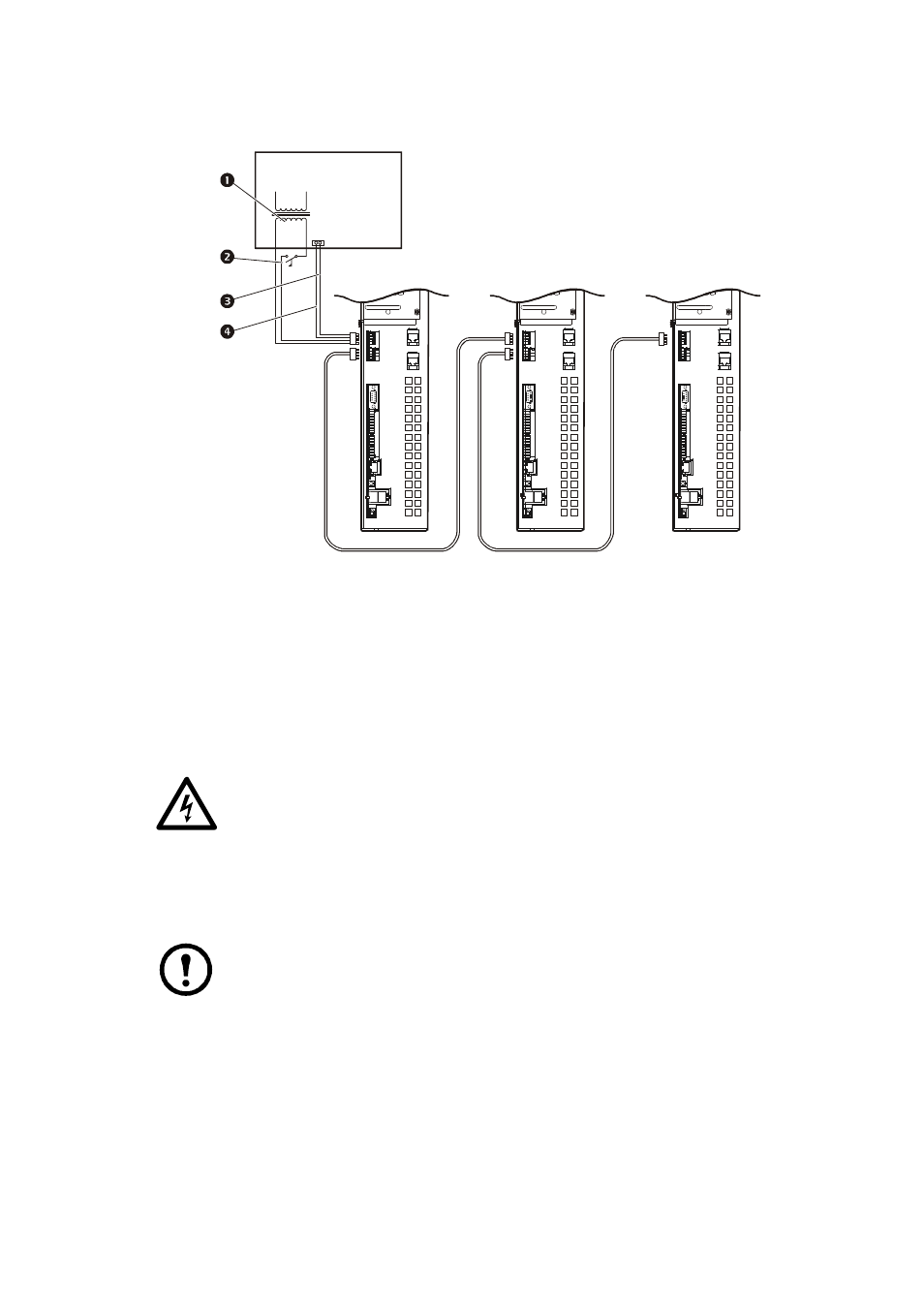

Трансформатор класса 2 - сетевое напряжение до 24 В переменного тока
Переключатель потока жидкости
ВНЕШНИЙ ТЕПЛООБМЕННИК, COM
ВНЕШНИЙ ТЕПЛООБМЕННИК НР (нормально разомкнутый контакт)
na2
78
0a
InRow RD №1
InRow RD №2
Последнее
устройство
InRow RD
ВНЕШНИЙ
ТЕПЛООБМЕННИК
