Инструкция по эксплуатации APC InRow RD C жидкостным охлаждением
Страница 31
25
Установка InRow RD с жидкостным охлаждением

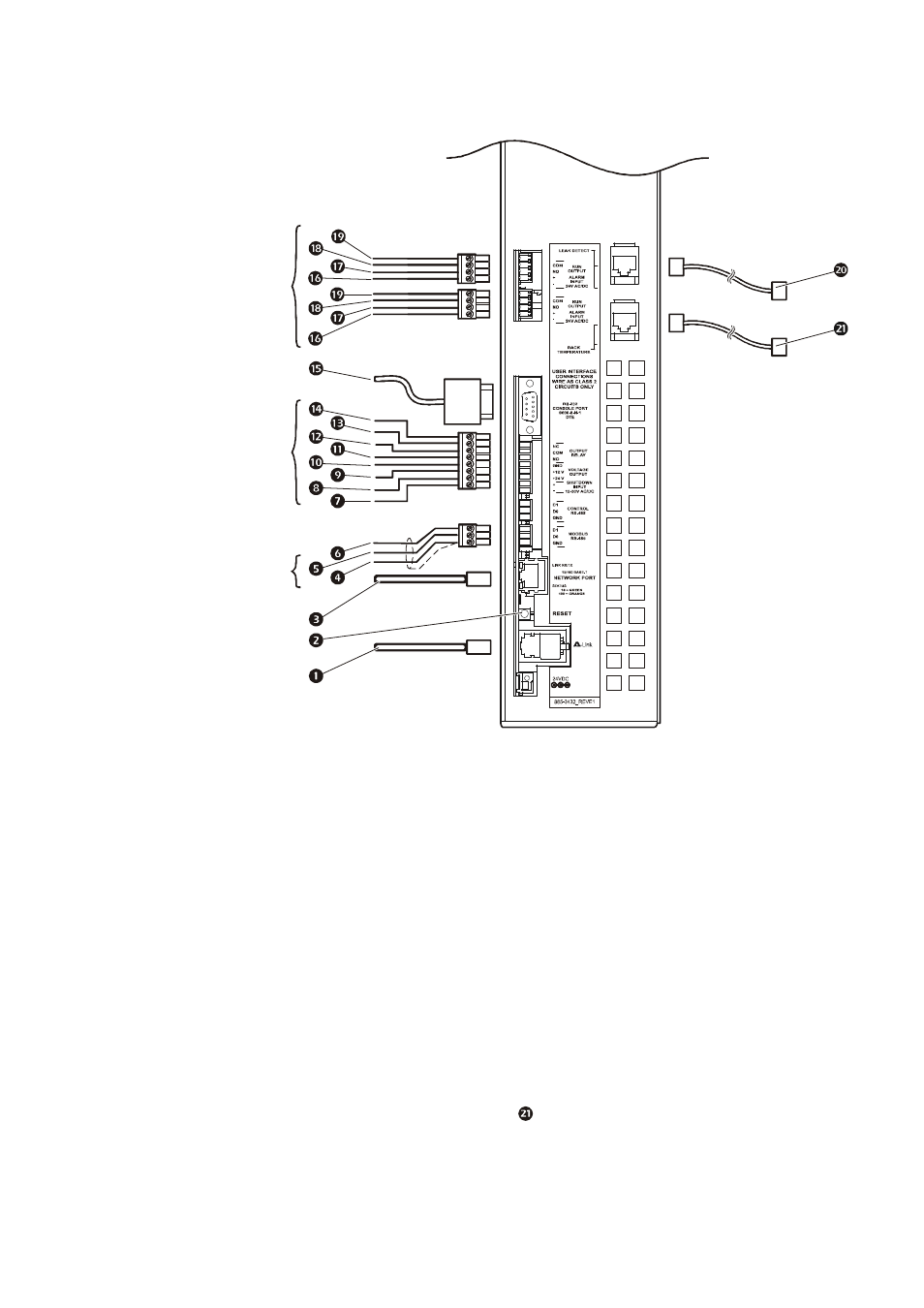

Соединения пользовательского интерфейса
Порты A-Link: контакт 1 = высокое;
контакт 2 = низкое; контакты 3, 6 = рабочее
питание; контакты 4, 5 = заземление
Сигнальный НР (нормально разомкнутый
контакт)
Кнопка сброса
Сигнальный COM (общий контакт)
Сетевой порт
Сигнальный НЗ (нормально замкнутый
контакт)
Оплетка/заземление
Консольный порт RS-232
A- = Истина
Вход системы аварийного оповещения
внешнего теплообменника (OHE) -
B+ = Истина
Вход системы аварийного оповещения
внешнего теплообменника (OHE) +
Выключение -
ВНЕШНИЙ ТЕПЛООБМЕННИК, COM
Выключение +
ВНЕШНИЙ ТЕПЛООБМЕННИК НР
(нормально разомкнутый контакт)
24 В постоянного тока (с подмагничиванием)
Дистанционный датчик температуры
12 В постоянного тока (с подмагничиванием)
Порт детектора утечек (AP9325)
Обратный ток (с подмагничиванием)
na
26
88b
ВНЕШНИЙ
ТЕПЛООБМЕННИК
Входные контакты
выключения и
сигнальные
выходные
контакты
Модуль Modbus
