Установка AR8457 в монтажный шкаф NetShelter SX

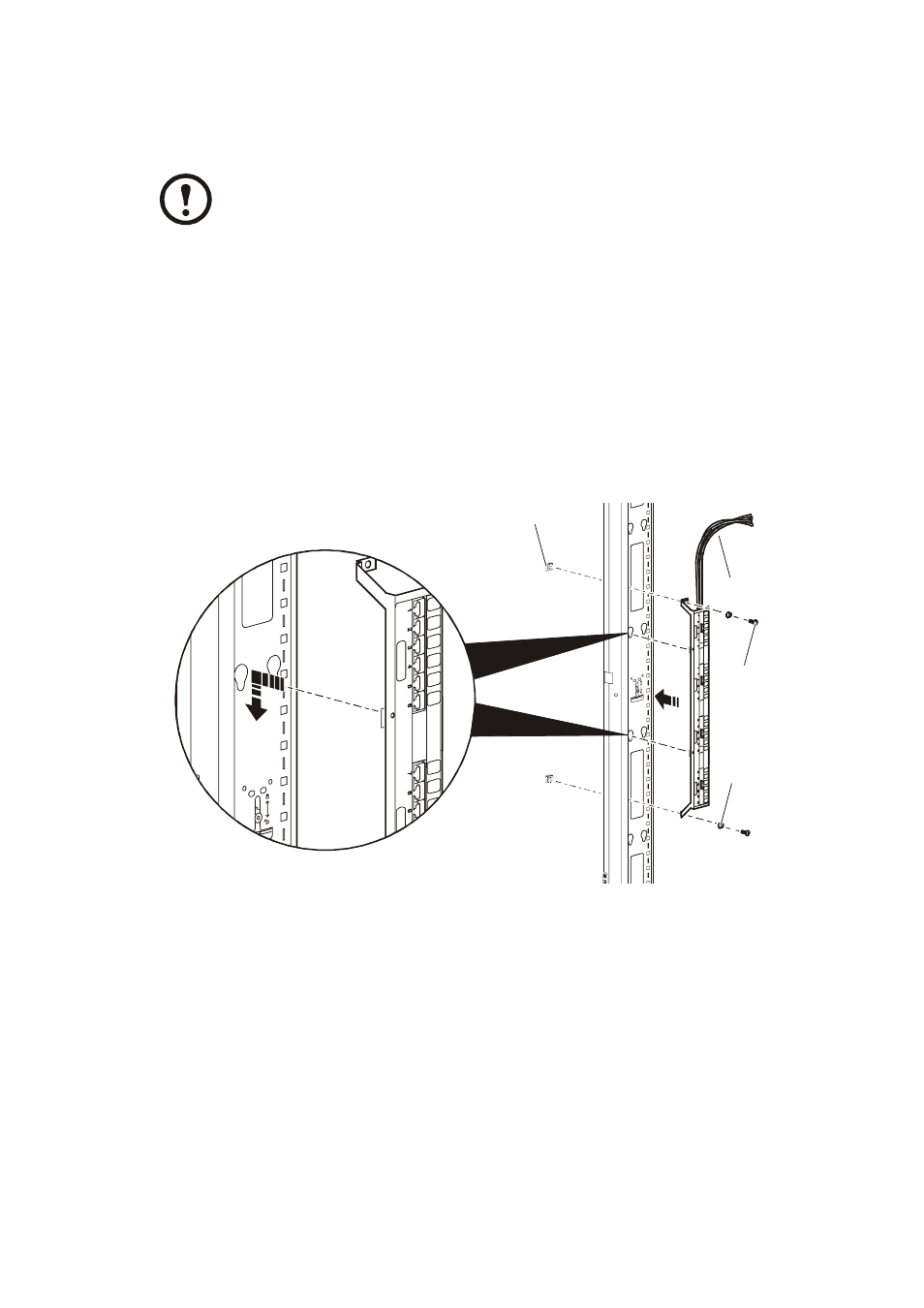

1. Вставьте кузовные гайки  в два квадратных отверстия канала, совпадающие
с монтажными отверстиями на панелях распределения данных 0-U.
2. Подсоедините концевые кабельные муфты ("Установка или удаление концевых
кабельных муфт" на стр.<$pagenum> ) и установите панель распределения данных 0-U в
канал, вставив крепежные штифты в пазы на канале. Затем сдвиньте панель вниз, чтобы
она встала на место.
3. Закрепите панель распределения данных 0-U в канале с помощью двух болтов
M6  и двух пластиковых вогнутых шайб  (для каждой панели).
Установка AR8453 в монтажный шкаф NetShelter VX
1. Подсоедините концевые кабельные муфты ("Установка или удаление концевых
кабельных муфт" на стр.<$pagenum> ) и установите панель распределения данных 0-U в
канал, вставив крепежные штифты в пазы на канале. Затем сдвиньте панель вниз, чтобы
она встала на место.
Note Примечание
Панели можно установить в левый или правый канал на любой стороне стойки.
В следующей процедуре описывается установка в левый канал на левой стороне
шкафа. Кабели могут прокладываться сверху или снизу стойки. В следующей
процедуре описывается прокладка кабеля сверху.
ns
10
76
a
Радиус
изгиба
минимум
12 см



