APC Кабельная система распределения данных - Инструкция (Страница 3)

Кабель распределения данных 3

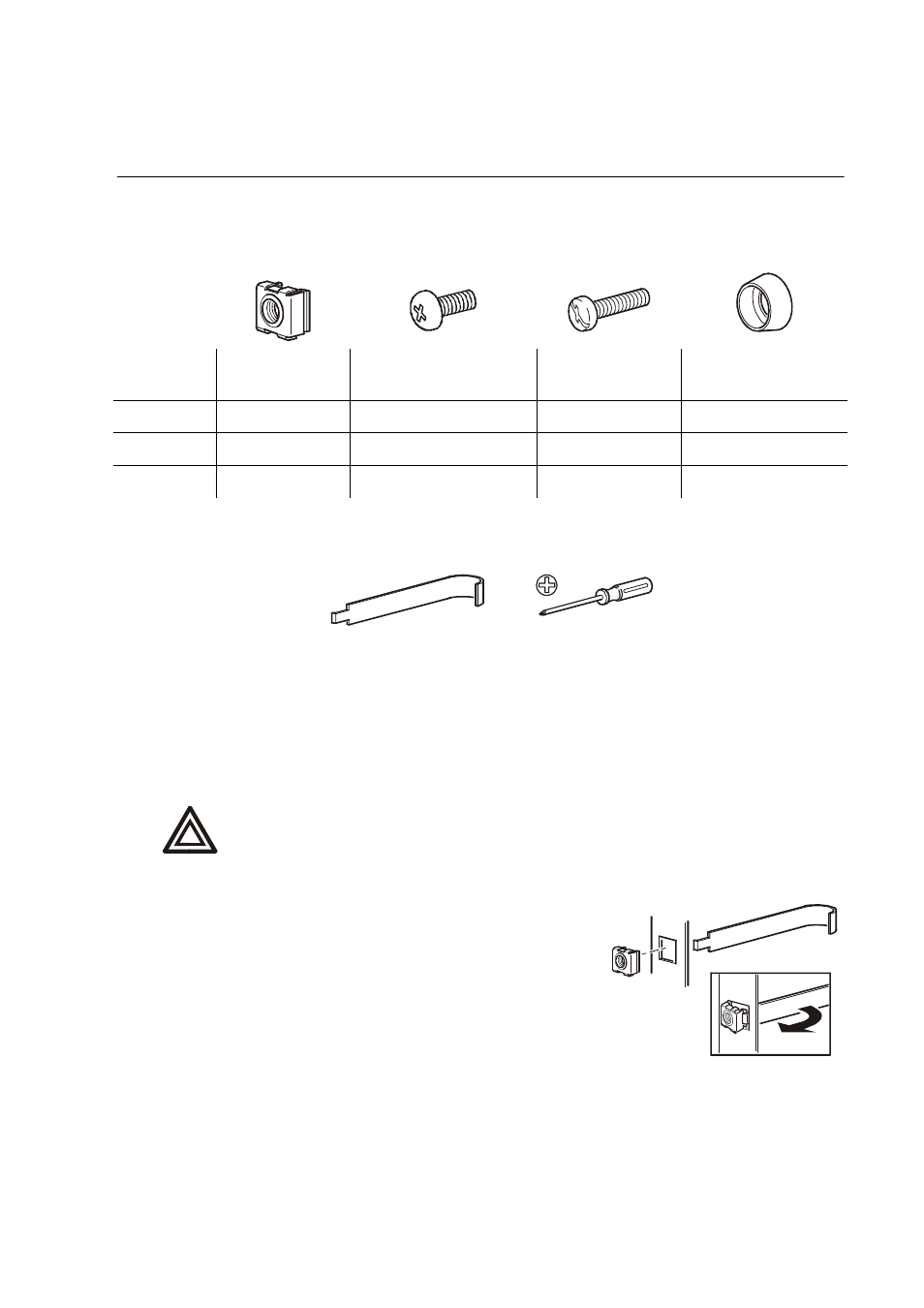

Дополнительное оборудование
Поставляемое оборудование
Необходимые инструменты (не входят в комплект поставки)
Установка и извлечение монтажных гаек
Установка монтажной гайки
1. Вставьте монтажную гайку в квадратное отверстие, зацепив
одну сторону узла гайки за дальнюю сторону отверстия.
Изображен вид изнутри стойки.
2. Поставьте инструмент для установки монтажных гаек
на другой край гайки и потяните за него, вставив гайку
со щелчком в рабочее положение.
Извлечение монтажной гайки
1. Удалите все установленные болты.
2. Крепко сожмите монтажную гайку с одной стороны, затем поверните ее и выньте
из квадратного отверстия.
Тип панели
Монтажная
гайка M6
Болт M6 Phillips №12 - 24 винт
Пластиковая
вогнутая шайба
0U 2 2 0 2
1U 4 4 4 4
2U 4 4 4 4
Инструмент для
монтажной гайки
Крестовая отвертка
Phillips №2
Warning Предупреж-
дение
Монтажную гайку следует устанавливать в горизонтальном положении.
Не допускается устанавливать монтажную гайку в вертикальном
положении, зацепив при этом ее стороны за верхний и нижний края
квадратного отверстия.
