109
-RU

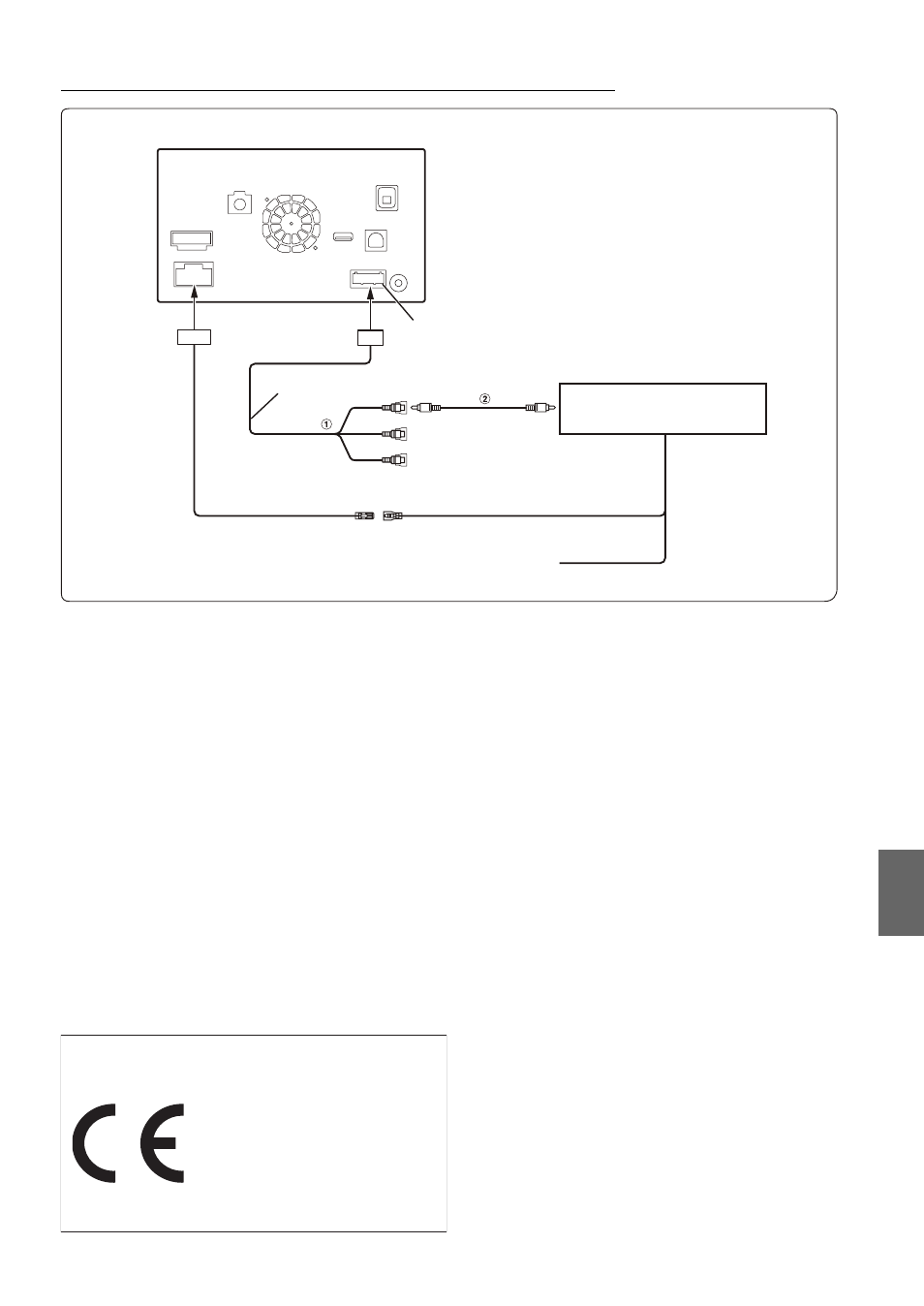

Подключение камер (HCE-C212F + HCE-C210RD или HCE-C200F + HCE-C200R)
1 Разъемы видео/аудиовходов (AUX INPUT)
2 Кабельный удлинитель RCA (приобретается
дополнительно)
• Если экран переключается с камеры переднего вида на экран навигации, расположение автомобиля может отображаться
неверно.
Разъем AUX/PRE OUT
REVERSE
К плюсовой клемме сигнального провода
лампочки заднего хода автомобиля.
(Желтый)
(Красный)
Блок управления
К разъему видеовыхода
Кабель AUX/PRE OUT
(Белый)
(Оранжевый/Белый)
Кабель управления камеры
(Оранжевый/Черный)
About the Rules of Bluetooth Electromagnetic
Radiation Regulation
Declaration of Conformity
