105
-RU

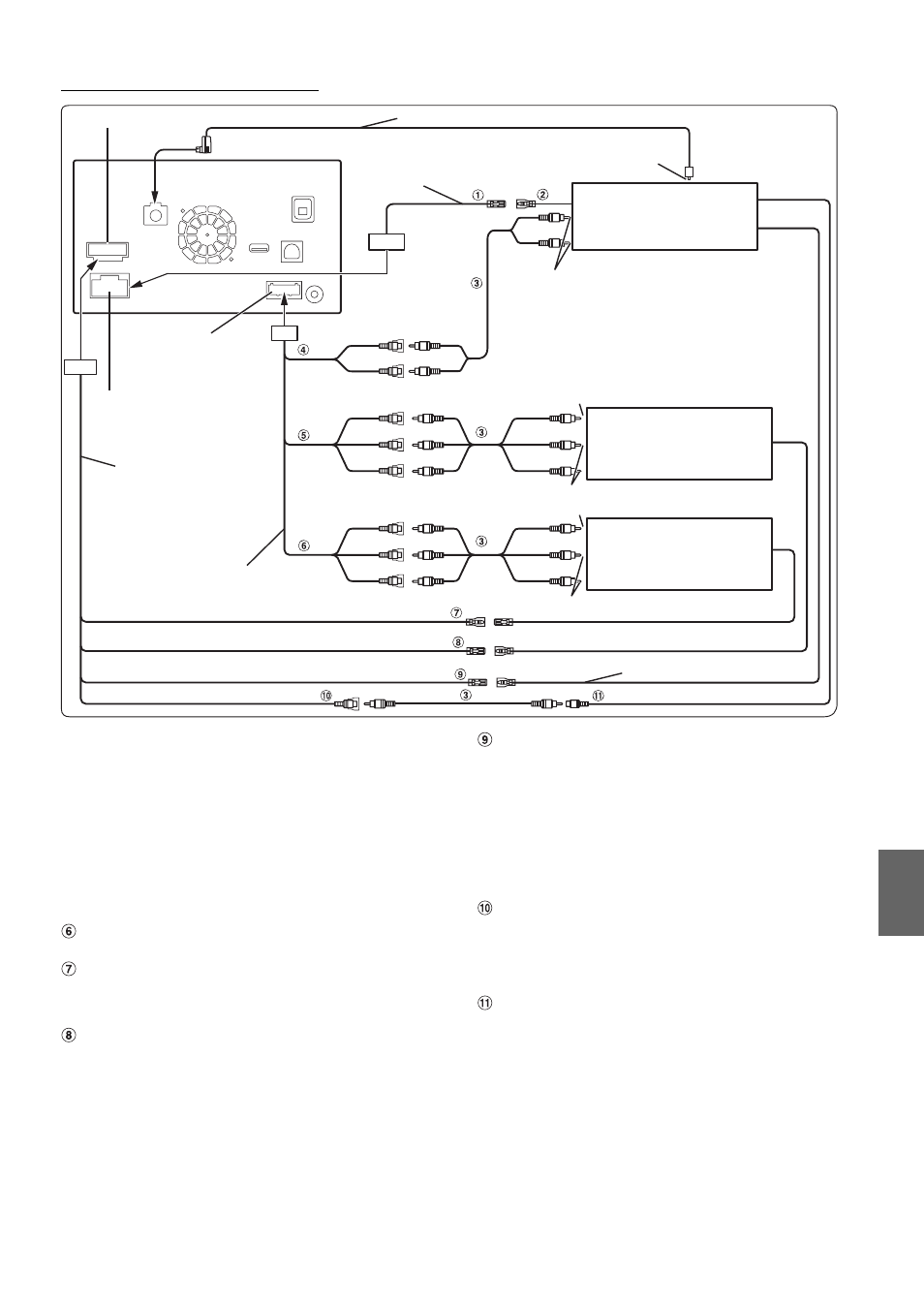

Подключение внешнего устройства
1 Провод удаленного включения (Синий/Белый)
Подключите этот вывод к входу удаленного включения
усилителя или процессора сигналов.
2 Вход удаленного включения
3 Кабельный удлинитель RCA (приобретается
дополнительно)
4 Фронтальные выходные разъемы RCA
Могут использоваться в качестве передних выходных
разъемов RCA. КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.
5 Разъемы видео/аудиовходов (AUX INPUT)
Разъемы видео/аудиовыходов (AUX OUTPUT)
Используется при подключении дополнительного монитора и т. д.
Вход дистанционного управления (Коричневый)
Подключите этот кабель к выходному кабелю
дистанционного управления. Этот кабель передает
управляющие сигналы от дистанционного управления.
Выход дистанционного управления (Коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
Кабель управления MIX (Зеленый/Белый)
Используйте при подключении внешнего аудиопроцессора
(приобретается отдельно) с входным разъемом управления
направляющей.
• Когда этот провод подключен к аудиопроцессору
PXA-H800, обязательно выключите (ACC OFF), а затем
снова включите (ACC ON) зажигание или отключите, а
затем снова включите питание устройства,
предварительно установив для параметра “Navi Mix”
значение ON вместо значения OFF на PXA-H800.
Разъем направляющей Beep/NAVI
Используется для вывода аудиосигнала прерывания
навигации.
При подключении аудиопроцессора подключите этот кабель
к входному разъему направляющей с помощью кабельного
удлинителя RCA (приобретается отдельно).
Разъем аудиовхода навигации (вход RCA) (NAVI)
Используется для ввода выходных аудиосигналов
навигационной системы.
*
1
При подключении совместимого внешнего аудиопроцессора (PXA-H800 и т. п.) для параметра Внешний аудиопроцессор и
Оптический необходимо установить значение On. См. “Включение/выключение внешнего аудиопроцессора” (стр. 46) и
“Настройка цифрового выхода” (стр. 46).
* 2 Если подключен совместимый внешний аудиопроцессор (PXA-H800 и т. п.), подача питания встроенного усилителя
прекращается и для работы динамиков необходимо использовать внешний усилитель. Подробную информацию см. в
руководстве пользователя совместимого внешнего аудиопроцессора.
• Есть возможность сменить имя внешнего устройства. См. “Настройка режима AUX” (стр. 57).
Разъем камеры/ДУ
Аудиопроцессор (с поддержкой
волоконно-оптического цифрового
входного сигнала) (PXA-H800 и т. п.)
(приобретается дополнительно)* 1/ * 2
Разъем AUX/PRE OUT
(Красный)
(Белый)
(Белый)
(Желтый)
(Красный)
(Белый)
К разъему видеовыхода
К разъему аудиовыхода
DVD-чейнджер
(приобретается
дополнительно)
К разъему видеовхода
К разъему аудиовхода
Тыловой монитор
(приобретается
дополнительно)
Кабель камеры/ДУ
REMOTE OUT
(Коричневый)
REMOTE IN
(Белый/Коричневый)
REMOTE IN
(Коричневый)
REMOTE OUT
(Белый/Коричневый)
Оптический цифровой кабель (KWE-610A) (приобретается дополнительно)
К волоконно-оптическому цифровому
входному разъему (для главного блока)
К разъему аудиовхода
Кабель AUX/PRE OUT
(Желтый)
(Красный)
Управление направляющей
СИГНАЛ/НАВИГАЦИЯ
MIX CONT
Кабель питания
Разъем источника питания
