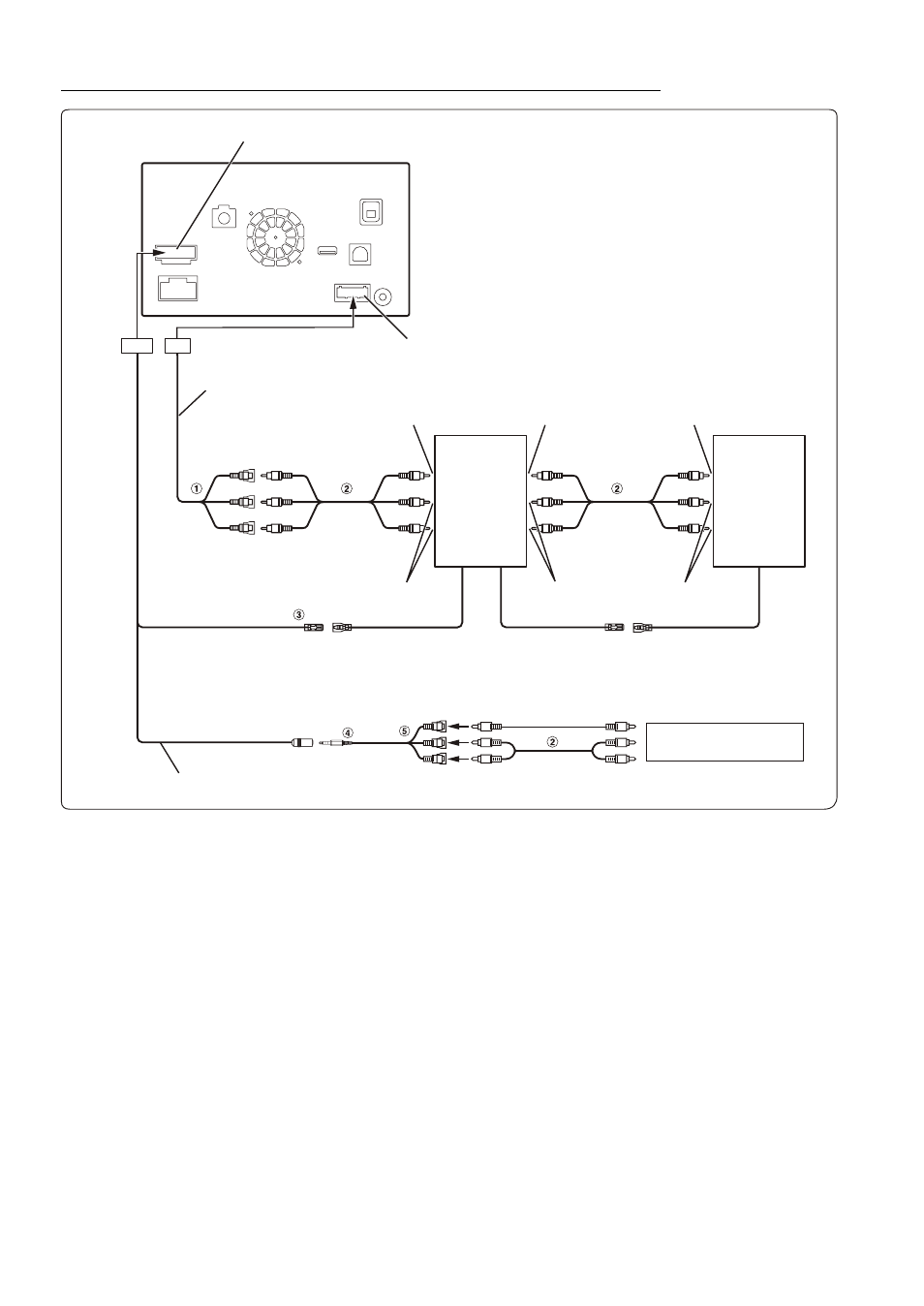

Подключение мобильного цифрового ТV приемника/USB-плеера и DVD-чейнджера
1 Разъемы видео/аудиовходов (AUX INPUT)
2 Кабельный удлинитель RCA (приобретается
дополнительно)
3 Выходной кабель дистанционного управления
(Коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
4 Интерфейсный кабель AV/RCA (4-полюсный
миниразъем AV к разъему 3-RCA) (приобретается
дополнительно)
5 Разъемы видео/аудиовходов
ЖЕЛТЫЙ – видеовход, КРАСНЫЙ - правый аудиовход,
БЕЛЫЙ – левый аудиовход.
• Еще одно внешнее входное устройство можно подключить, только если для параметра “Имя ист. 1” установлено значение
“DVB-T” или “USB-проигрыватель”. См. “Настройка 1 имени источника AUX (настройка AUX)” (стр. 57).
• Чтобы подключить внешнее входное устройство к разъему iPod VIDEO, установите для параметра “Выбор AUX3”
значение “AUX3”. См. “Настройка AUX3” (стр. 58).
Разъем камеры/ДУ
Разъем AUX/PRE OUT
Кабель AUX/PRE OUT
(Желтый)
(Красный)
(Белый)
К разъему
аудиовхода
Мобильный
цифровой ТВ
приемник
(приобретается
дополнительно)
или
USB-
проигрыватель
(приобретается
дополнительно)
Кабель камеры/ДУ
REMOTE OUT
(Коричневый)
REMOTE IN
(Белый/Коричневый)
REMOTE OUT
(Белый/Коричневый)
REMOTE IN
(Белый/Коричневый)
К разъему видеовыхода
К разъему аудиовыхода
К разъему видеовыхода
К разъему
аудиовыхода
DVD-чейнджер
(приобретается
дополнительно)
К разъему видеовыхода
DVD-плеер (приобретается
дополнительно)
К разъему аудиовыхода
К разъему видеовхода
DVE-5207 и др.
