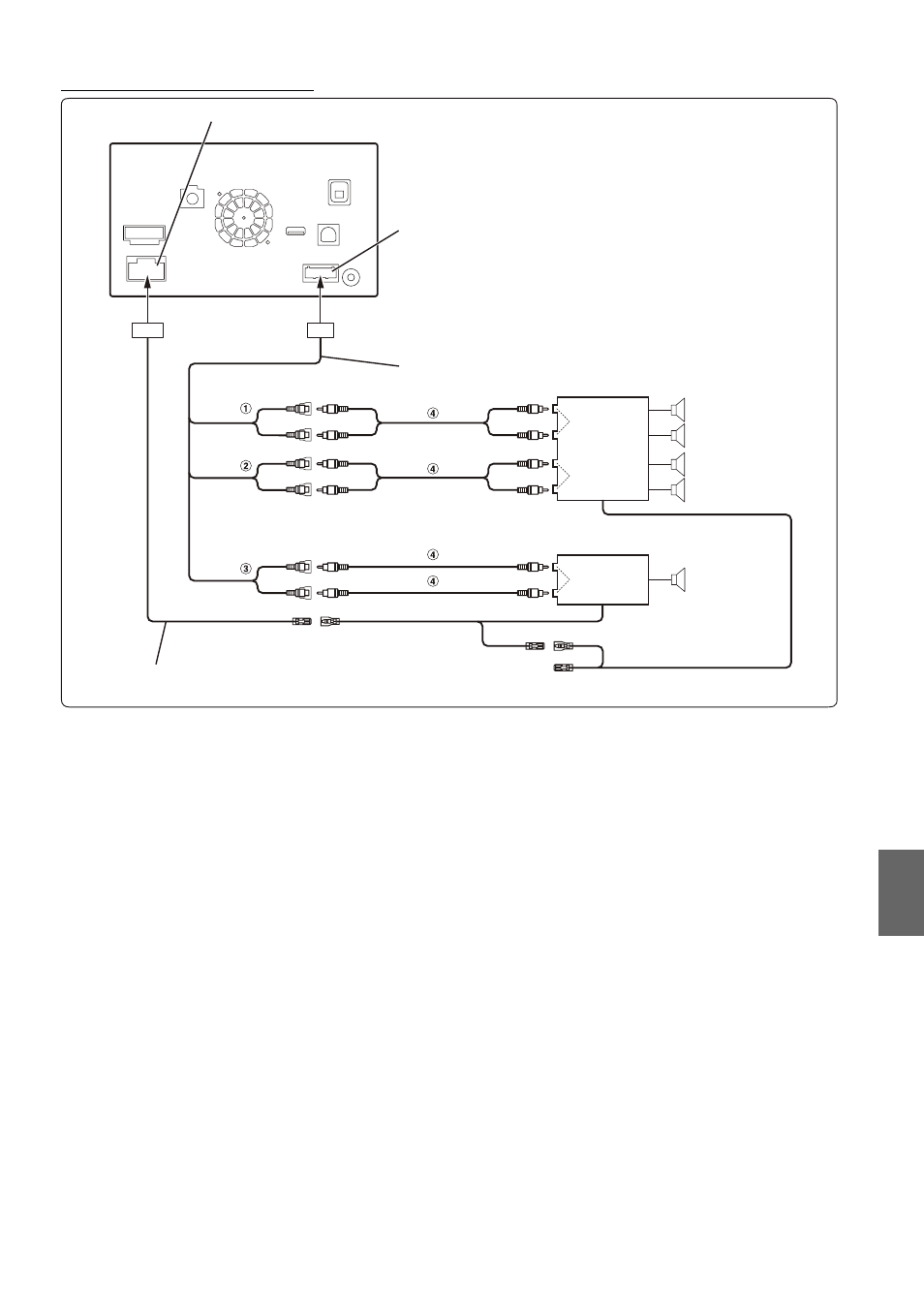

Подключение внешнего усилителя
1 Фронтальные выходные разъемы RCA
КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.
2 Тыловые выходные разъемы RCA
КРАСНЫЙ - для правого, БЕЛЫЙ - для левого.
3 Разъем RCA сабвуфера
4 Кабельный удлинитель RCA (приобретается
дополнительно)
Разъем AUX/PRE OUT
Разъем источника питания
Кабель AUX/PRE OUT
(Красный)
(Белый)
4-х канальный усилитель (приобретается
дополнительно)
Вход
Вход
Фронтальный динамик
Тыловой динамик
REMOTE TURN-ON
(Синий/Белый)
Кабель питания
Усилитель для сабвуфера
(приобретается дополнительно)
Вход Сабвуфер
(Красный)
(Белый)
REMOTE ON
(Синий/Белый)
REMOTE ON
(Синий/Белый)
(Красный)
(Белый)
