Элементы и их назначение
21 (Е)
7 Кнопка IRIS [AUTO/MANU/LOCK] (ДИАФРАГМА [АВТО/РУЧНОЙ
РЕЖИМ/БЛОКИРОВКА])
Используйте эту кнопку для выбора метода регулирования диафрагмы
объектива камер в устройстве с наклонно-поворотной головкой, которое
выбрано в данный момент.
При каждом нажатии кнопки значение меняется в последовательности
AUTO, MANU и LOCK (АВТО, РУЧНОЙ и БЛОКИРОВКА).
AUTO: Камеры регулируют диафрагму объектива автоматически в соот-
ветствии с уровнем освещенности, при этом светится лампа кнопки IRIS
(ДИАФГРАГМА).
MANU: Диафрагма объектива регулируется вручную с помощью кнопки
IRIS (ДИАФГРАГМА). В этом режиме лампа кнопки IRIS (ДИАФГРАГМА)
выключена.
LOCK: Диафрагма объектива фиксируется на отрегулированном вручную
значении. Диафрагма не изменяется даже при повороте кнопки (9) IRIS
(ДИАФГРАГМА). В этом состоянии лампа кнопки IRIS (ДИАФГРАГМА)
медленно мигает.
Если при выбранных установках MANU (РУЧНОЙ) или LOCK (БЛОКИРОВКА)
повернуть кнопку IRIS (ДИАФГРАГМА), ее лампа начинает быстро мигать:
это указывает на то, что диафрагма объектива не может быть отрегулиро-
вана даже при повороте кнопки ( 9 ) IRIS (ДИАФГРАГМА).
• Кнопка IRIS (ДИАФГРАГМА) на пульте не работает, если к этому пульту
подключен блок дистанционного управления (ДУ) WV-CB700A. Выберите
AUTO или MANU с помощью кнопки IRIS [AUTO/MAN] на блоке
WV-CB700A.
8 Слот карты памяти SD
В этот слот вставляются карты памяти SD. На этих картах могут быть
сохранены установки для наклонно-поворотных головок и камер.
9 Кнопка IRIS (ДИАФРАГМА)
Если с помощью кнопки ( 7 ) IRIS [AUTO/MANU/LOCK] (ДИАФРАГМА
[АВТО/РУЧНОЙ/БЛОКИРОВКА]) установлен режим MANU (РУЧНОЙ), диа-
фрагму объектива можно регулировать, поворачивая эту кнопку. Диафраг-
ма открывается при повороте кнопки по часовой стрелке и закрывается
при повороте кнопки против часовой стрелки.
• Кнопка IRIS (ДИАФГРАГМА) на пульте не работает, если к нему подклю-
чен блок ДУ WV-CB700A. Регулирование диафрагмы производится при
помощи кнопки IRIS (ДИАФГРАГМА) блока ДУ WV-CB700A.
10 Джойстик ZOOM (ТРАНСФОКАЦИЯ)/Кнопка FOCUS (ФОКУС)
Используйте джойстик ZOOM (ТРАНСФОКАЦИЯ) для установки транс-
фокатора объектива. Режимы TELE (телефото) и WIDE (ШИРОКИЙ УГОЛ)
включаются в зависимости от направления наклона джойстика. Скорость
трансфокации регулируется углом наклона джойстика.
Фокусировка объектива производится посредством кнопки FOCUS
(ФОКУС), расположенной в верхней части джойстика.

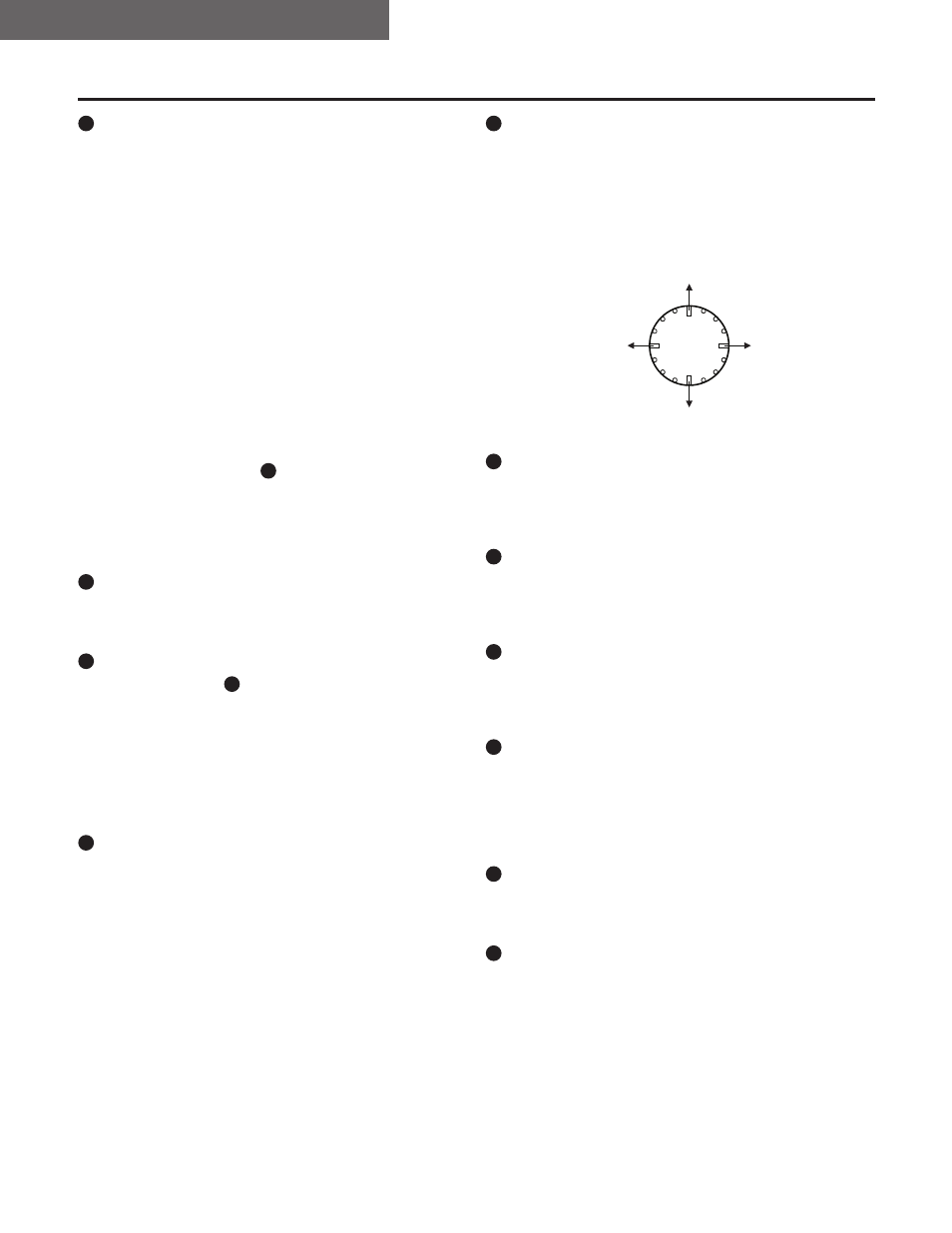

11 Индикатор PAN (ПАНОРАМИРОВАНИЕ)
Шестнадцать световых индикаторов используются для отображения
положения наклонно-поворотной головки при повороте в горизонтальной
плоскости (200 градусов влево и вправо). Если наклонно-поворотная голо-
вка поворачивается вправо более чем на 180 градусов, до 200 градусов,
начинает мигать световой индикатор 180 градусов, а световой индикатор
слева светится. И наоборот, если наклонно-поворотная головка поворачи-
вается влево более чем на 180 градусов, до 200 градусов, начинает мигать
световой индикатор 180 градусов, а световой индикатор справа светится.
0°
180° влево или вправо
90° влево 90° вправо
12 Индикатор IRIS (ДИАФРАГМА)
Положение диафрагмы объектива в выбранном в данный момент устройс-
тве с наклонно-поворотной головкой указывается посредством 6-ступенча-
того отображения (CLOSE
→ OPEN) (ЗАКРЫТО → ОТКРЫТО).
13 Индикатор ZOOM (ТРАНСФОКАТОР)
Положение трансфокатора объектива выбранного в данный момент
устройства с наклонно-поворотной головкой указывается при помощи
6-ступенчатого отображения (WIDE
→ TELE) (ШИРОКИЙ → ТЕЛЕ).
14 Индикатор FOCUS (ФОКУС)
Положение фокуса объектива выбранного в данный момент устройства с
наклонно-поворотной головкой определяется посредством 6-ступенчатого
отображения (NEAR
→ FAR) (БЛИЗКО → ДАЛЕКО).
15 Переключатели OPTION [A to H] (ВЫБОР [от A до H])
Функции «NOT USE» (НЕ ИСПОЛЬЗУЕТСЯ), «LAMP» (ЛАМПА), «DEFROSTER»
(ДЕФРОСТЕР), «WIPER» (ОЧИСТИТЕЛЬ), «HEATER/FAN» (ОБОГРЕВАТЕЛЬ/
ВЕНТИЛЯТОР), «AF», «ND», «OPTION» и «EXTENDER» (РАСШИРИТЕЛЬ)
можно назначить переключателям OPTION от A to H (ВЫБОР [от A до H])
в настройках меню.
16 Кнопка HOME (ИСХОДНОЕ ПОЛОЖЕНИЕ)
Нажмите эту кнопку для возврата устройства с наклонно-поворотной
головкой и блока поворота камеры в исходное положение.
17 Кнопка управления LCD CONTRAST (КОНТРАСТНОСТЬ)
Используйте для регулировки контрастности ЖК-панели.
Пульт управления наклонно-поворотной головкой AW-RP400
