Пример монтажа в стойку
32 (Е)

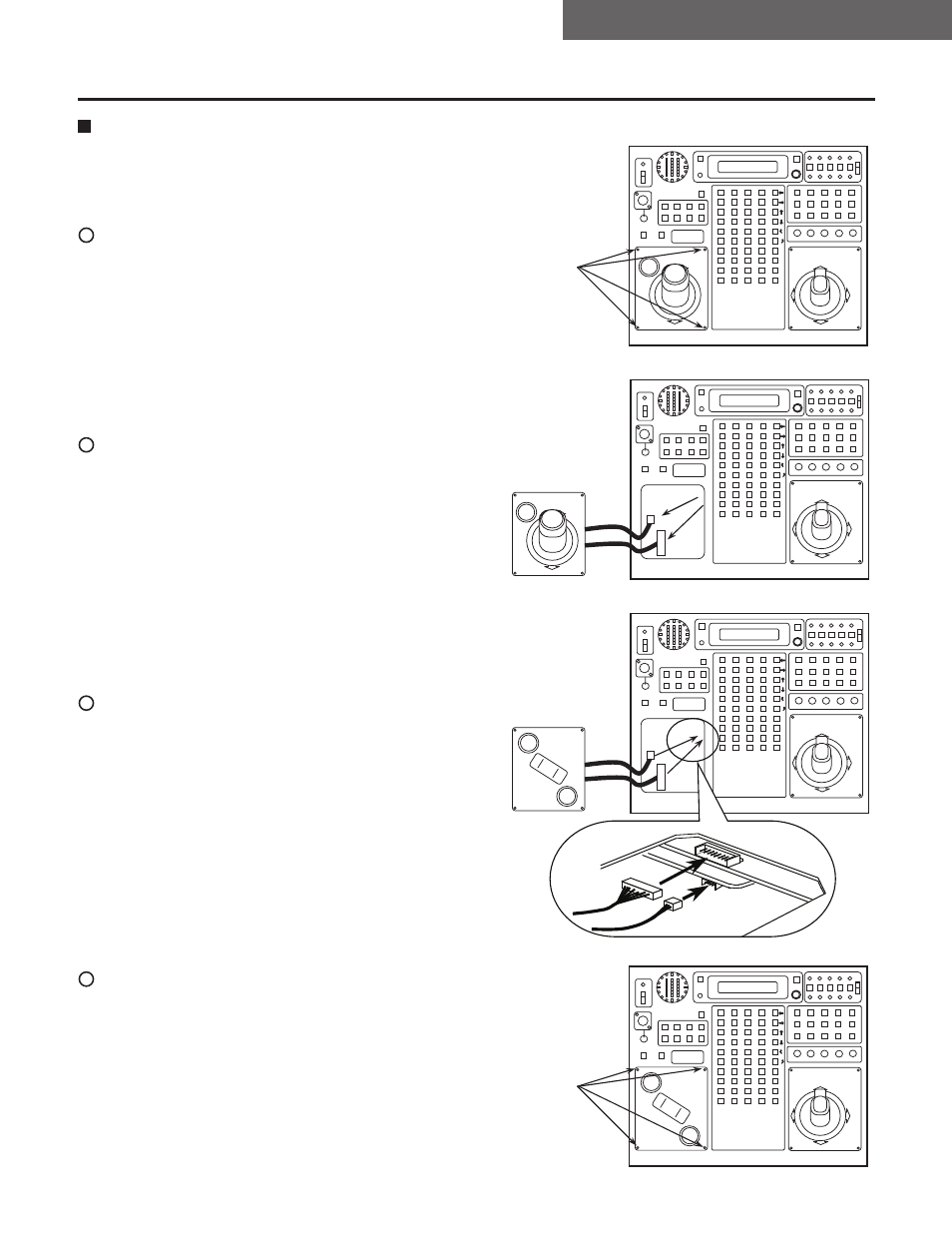

Как заменить переключатель трансфокатора
Винты х 4
Винты х 4
1 Удалите четыре винта, которые удерживают джойстик
трансфокатора.
2 Извлеките джойстик трансфокатора, отсоедините два кабеля
от печатной платы внутри и удалите джойстик трансфокатора.
3 Подключите два кабеля, идущие от переключателя
трансфокатора, к разъемам на печатной плате.
4 Закрепите переключатель трансфокатора с помощью четырех
винтов.
Пульт управления наклонно-поворотной головкой AW-RP400
