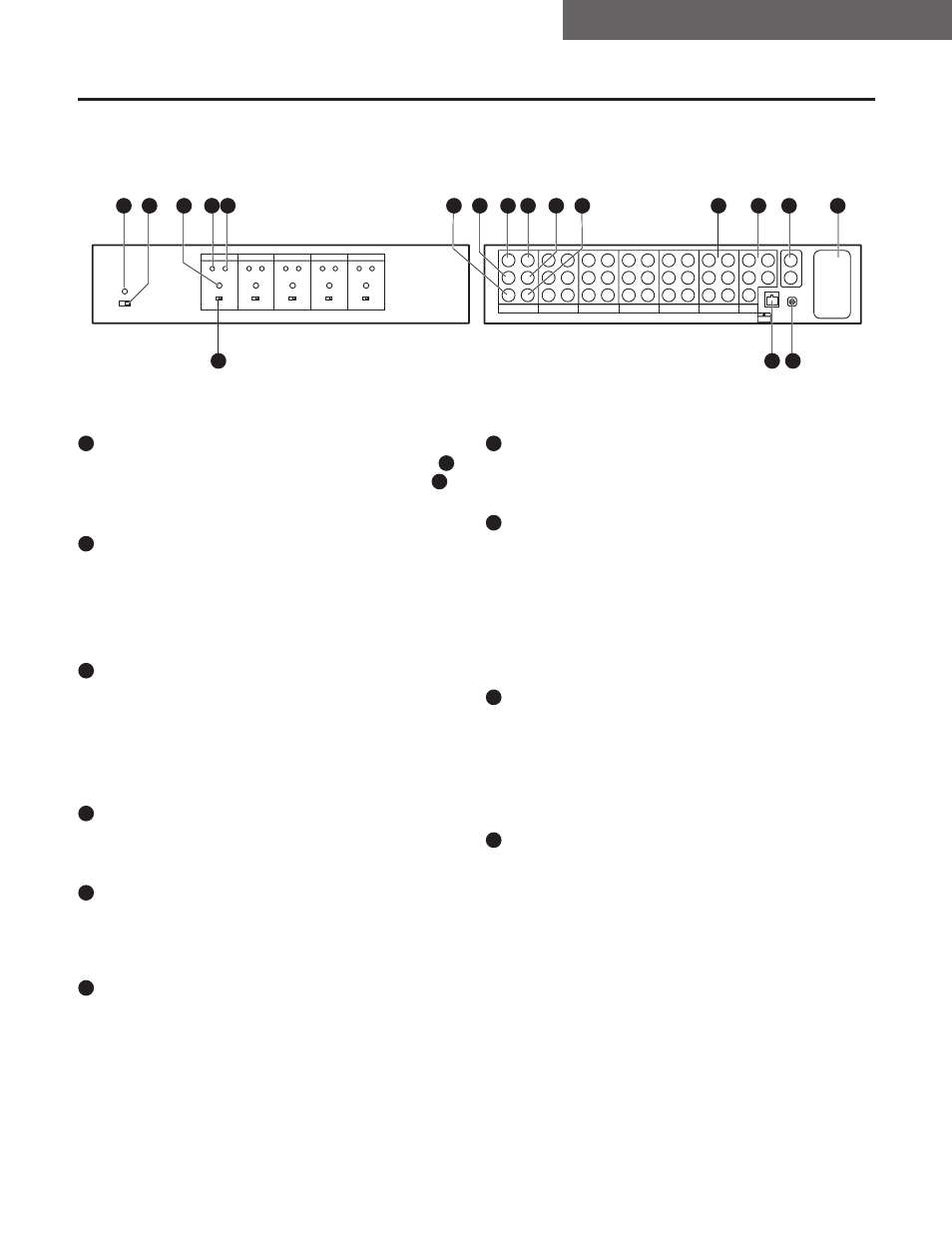

Элементы управления и их назначение

36 (Е)

Передняя панель

Задняя панель

1

2

3

4

5

14

13

12

15

16

17

11

10

9

18

6

8

7

1

Световой индикатор питания

Cветовой индикатор светится зеленым светом, если переключатель (

2

)

POWER (Питание) установлен в положение ON (ВКЛ), если на вход (

7

)

DC 12V подается постоянный ток 12В.

2

Переключатель POWER (ПИТАНИЕ)

Установите этот переключатель в положение ON (ВКЛ), чтобы включить
питание блока компенсации длины кабеля. Часть цепи питания продолжит
работу даже после того, как переключатель питания будет установлен в
положение OFF (ВЫКЛ). Чтобы полностью отключить питание, отключите
адаптер для сети переменного тока.

3

Переключатели для установки длины кабеля [от 0 до 5]

Установите эти переключатели в положение, соответствующее длине
подключенного коаксиального кабеля. [0] используется для обеспечения
минимальной компенсации длины кабеля, а [5] для максимальной компен-
сации. Как общая рекомендация, установите переключатель в положение
[1], если длина коаксиального кабеля составляет 100 метров, и [2], если
его длина 200 метров.

4

Регулятор Y LEVEL (УРОВЕНЬ 9)

Используйте этот регулятор для установки выходного уровня сигналов
компенсации длины кабеля (видеовыход).

5

Регулятор F RESPONSE (Частотная характеристика)

Используйте данный регулятор для установки величины компенсации дли-
ны кабеля (компенсация частотной характеристики кабеля) для выходных
сигналов компенсации длина кабеля.

6

Селекторный переключатель SHORT/LONG

(Короткий/длинный)

Как правило, этот переключатель используется в положении SHORT
(КОРОТКИЙ). Установите его в положение LONG (ДЛИННЫЙ), если коак-
сиальный кабель, ведущий от камеры, длинный, а диапазон регулировки
синхронизации камеры не достаточен, или если компенсатор длины
кабеля используется как часть устройства (необходим еще один блок
компенсации длины кабеля), в которой коаксиальный кабель (5C-2V или
эквивалентный ему), подключенный к камере, длиннее 500 метров.

7

Разъем DC 12V IN (ВХОД ПОСТОЯННОГО ТОКА 12 В)

Это разъем предназначен для подачи питания. Подключите к нему адаптер
для сети переменного тока AW-PS301 (продается отдельно).

8

Разъем MONI SEL IN (ВХОД ДЛЯ ВЫБОРА МОНИТОРА)

На этот разъем подаются управляющие сигналы для выбора выхода пода-
чи видеосигналов на разъем MONITOR1 или 2. Подключите его к разъему
MONI SEL OUT (ВЫХОД ДЛЯ ВЫБОРА МОНИТОРА) пульта управления
наклонно-поворотной головкой AW-RP400 с помощью прямого кабеля
10BASE-T (эквивалентен UTP категории 5). После этого можно подать
видеосигналы с камеры, выбранные с помощью AW-RP400 или панели
дистанционного управления AW-CB400, которая подключена к AW-RP400,
на разъем MONITOR1 или MONITOR2.

9

Разъемы G/L IN (ВХОДЫ G/L)

Сюда подаются сигналы синхронизации (сигналы черного поля). Данные
разъемы автоматически ограничены внутренним образом посредством
сопротивления в 75 Ом. Верхний и нижний разъемы имеют одинаковые
характеристики, поэтому сигнал может подаваться на любой из них.
Ограничение снимается, если кабели BNC подключаются к обоим входным
разъемам (если они используются в конфигурации проходного входа).

10

Разъемы G/L OUT [1 to 5] (ВЫХОДЫ G/L [с 1 по 5])

Сигналы генлока, подаваемые на разъем G/L IN, могут распределяться
и выводиться на пять камер. Используйте выходы синхронизирующих
сигналов с 1 по 5 для согласования с каналами видеосигналов с 1 по 5.
Сигналы выходного разъема синхронизирующего сигнала 1 подаются
на камеру, подключенную к входному разъему видеосигнала 1.

Пульт управления наклонно-поворотной головкой AW-RP400
