68
Руководство пользователя для принтеров серии QLn
Коммуникационные порты
RS-232C
№
контакта
Название
сигнала
Тип
Описание
1
CTS
входной
Разрешение на передачу хостом
данных
2
TXD
выходной
Передача данных
3
RXD
входной
Прием данных
4
DSR
входной
Источник данных готов:
переключение с низкого на высокий
уровень приводит к включению
принтера, а при переходе с высокого
на низкий принтер выключается (если
функция включена).
5
GND
Заземление
6
DTR
выходной
Терминал готов к передаче данных:
имеет высокий уровень, если принтер
включен.
Переключаемые 5 В (не более 300 мА)
7
Н/д
Не используется
8
RTS
выходной
Запрос отправки. Имеет высокий
уровень, когда принтер готов
принимать команду или данные.
9
Н/д
Не используется
10
Н/д
Не используется
11
Н/д
Не используется
12
Н/д
Не используется
13
Н/д
Не используется
14
Н/д
Не используется
8
2
5
3
1
4
10 12
14
13
11
9
7
6

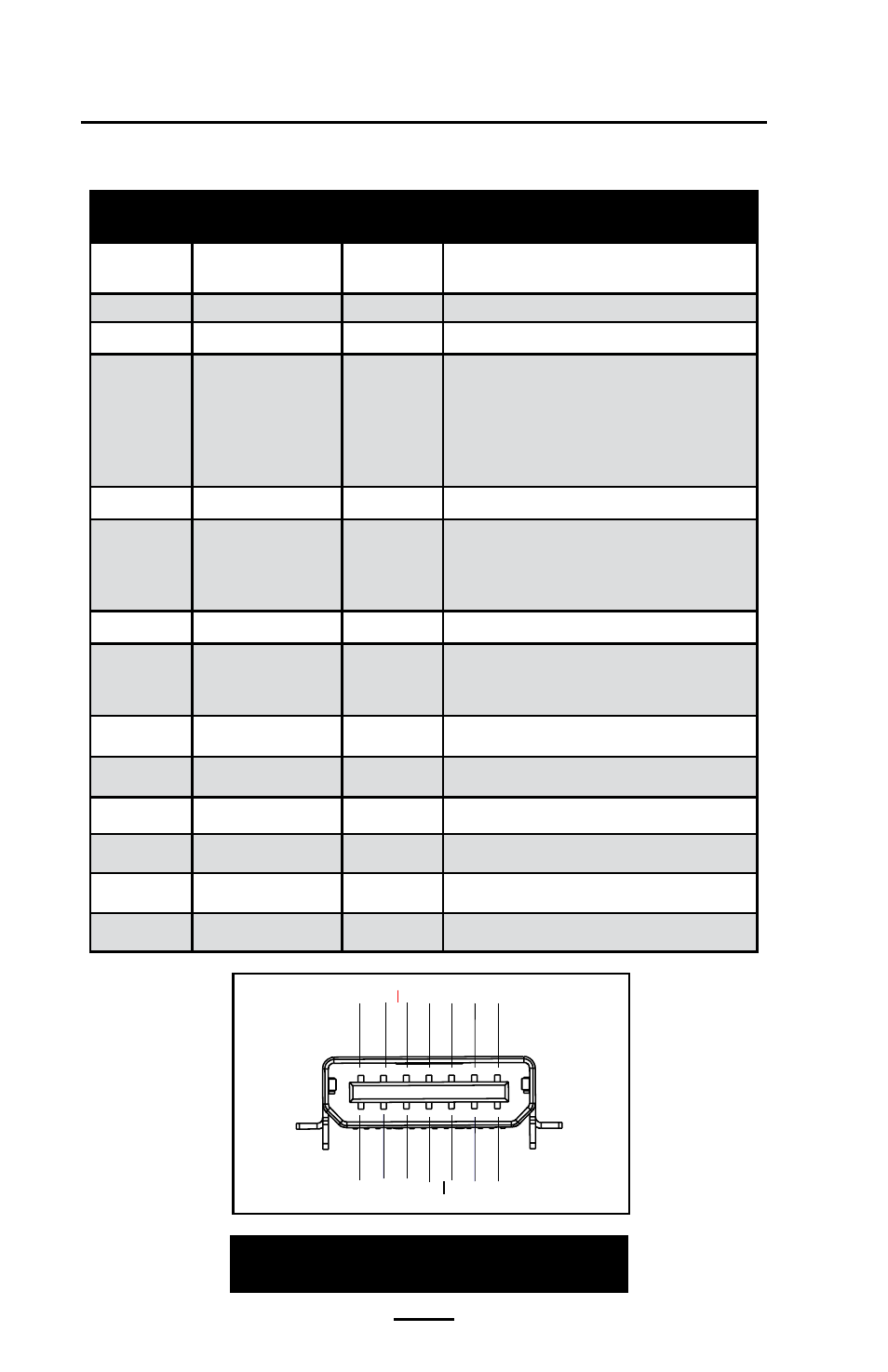

Рисунок 38. Коммуникационный
порт RS-232C
