Принтер для карточек Zebra ZXP Series 8: руководство пользователя
P1045430-152
F: Компоненты для печати смарт-карт
Интерфейс смарт-карт с контактной станцией
Когда команда, поступившая на интерфейс принтера, отправляет карту на контактную
станцию, принтер подключает контактную станцию к гнездовому разъему DB-9
(на задней панели).
Для программирования микросхем смарт-карт можно использовать внешний
программатор. В следующей таблице перечислены контактные точки смарт-карты.
Контакт
Контактные точки смарт-
карты
DB-9
Контактные точки смарт-
карты
1
C1 (VCC)
6
C6 (Vpp)
2
C2 (Сброс)
7
C7 (Ввод-вывод)
3
C3 (Часы)
8
C8 (Зарезервировано)
4
C4 (Зарезервировано)
9
(Земля, когда микросхема
на станции)
5
C5 (Заземление)

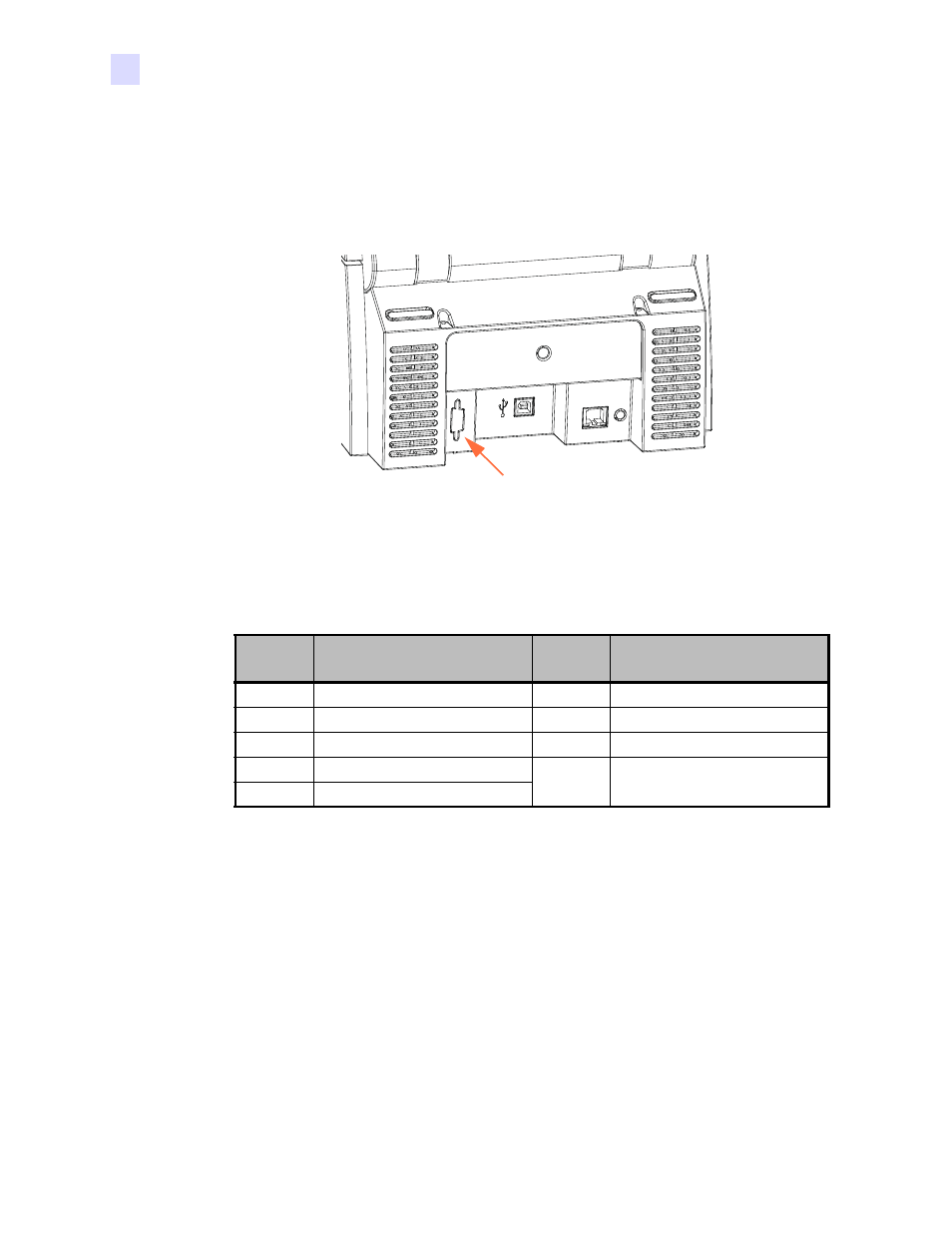

Расположение разъема DB-
9 для контактной станции
