Введение
Установка и зарядка батареи
Загрузка носителя
Подключение принтера / Элементы управления
Очистка / Устранение неисправностей
Аксессуары / Контактная информация
Мобильный прин
тер с
ерии QLn
Кр
ат
кое р
ук
ово
дс
тво поль
зов
ат
еля

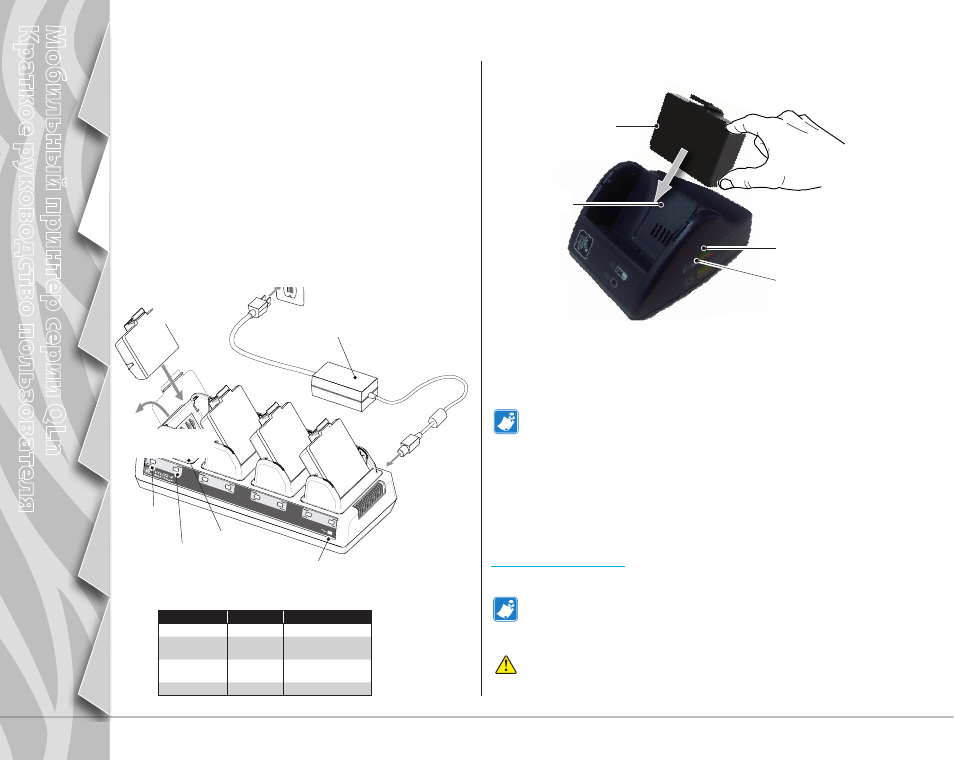

Четырехпозиционное зарядное устройство UCLI72-4
Четырехпозиционное зарядное устройство UCLI72-4 позволяет
одновременно подзаряжать до 4 аккумуляторов принтеров серии QLn.
Для подзарядки в четырехпозиционном зарядном устройстве аккумулятор
нужно извлечь из принтера.
Индикаторы под каждым аккумулятором позволяют следить за ходом
процесса подзарядки, пользуясь приведенной ниже таблицей состояний:
Fault
Fast Cha rge
Fault
Fast Cha rge
Fault
Fast Cha rge
Ready
Power
Full Char ge
Ready
Full Char ge
Ready
Full Char ge
Full Char ge Fault
Fast Cha rge
Ready
Гнездо для
аккумулятора
Оранжевый
индикатор
Зеленый
индикатор
Индикатор
питания
Блок питания
2. Вставьте
аккумулятор в
гнездо зарядного
устройства
3. Покачайте акку-
мулятор, пока он не
встанет по месту
Оранжевый Зеленый Состояние аккумулятора
Горит Не горит Идет зарядка
Горит Мигает
Уровень зарядки 80 %
(можно использовать)
Не горит Горит
Аккумулятор полностью
заряжен
Мигает Не горит Произошел сбой
Подзарядка аккумуляторов
1. Включите шнур питания
в розетку переменного тока.
Существует пять вариантов подзарядки аккумуляторов принтеров серии
QLn, причем в двух из них предусмотрено извлечение аккумулятора из
принтера (четырехпозиционное зарядное устройство и интеллектуальное
зарядное устройство-2), а в остальных трех аккумулятор остается внутри
принтера (адаптер питания переменного тока, Ethernet-подставка с одним
гнездом и Ethernet-подставка с четырьмя гнездами). Все пять вариантов
подробно рассматриваются в следующих разделах.
Интеллектуальное зарядное устройство (SC2) на один аккумулятор
Аккумуляторная
батарея
Зарядное
устройство SC2
Светодиодный
индикатор
зарядки
• Подключите зарядное устройство SC2 к розетке переменного тока.
• Вставьте интеллектуальную аккумуляторную батарею в зарядное устройство SC2.
• Индикатор на передней панели зарядного устройства показывает ход подзарядки
аккумулятора. Зеленый = аккумулятор полностью заряжен, желтый = идет зарядка,
оранжевый = сбой.
При подключении зарядного устройства SC2 и отсутствии
аккумулятора светодиодный индикатор зарядки будет гореть
зеленым цветом.
• Второй светодиодный индикатор показывает состояние аккумуляторной батареи:
зеленый = норма, желтый = пониженная емкость, желтый мигает = конец срока
службы, оранжевый = непригоден - аккумулятор требуется заменить. Если
индикатор не горит, это означает, что аккумулятор отсутствует или не подается
электропитание.
Полную информацию об использовании зарядного устройства SC2 см. в
Руководстве пользователя принтеров серии QLn, которое доступно по адресу
www.zebra.com/manuals .
Светодиодный
индикатор
состояния
аккумулятора
Уровень зарядки аккумулятора принтеров серии QLn показывает
светодиодный индикатор зарядки на передней панели принтера
(см. иллюстрацию в разделе Элементы управления принтера на стр. 8).
Осторожно • Аккумуляторные батареи нельзя помещать в огонь,
разбирать, замыкать накоротко или подвергать воздействию
температур выше 60 o C (140 o F).
