ZE500 Краткое руководство
Компоненты принтера
2
P1047597-151
05.06.2012
Компоненты принтера
показаны компоненты, находящиеся внутри отсека носителя правостороннего
принтера. В левостороннем принтере эти компоненты расположены зеркально.
Ознакомьтесь с этими компонентами перед продолжением настройки принтера.

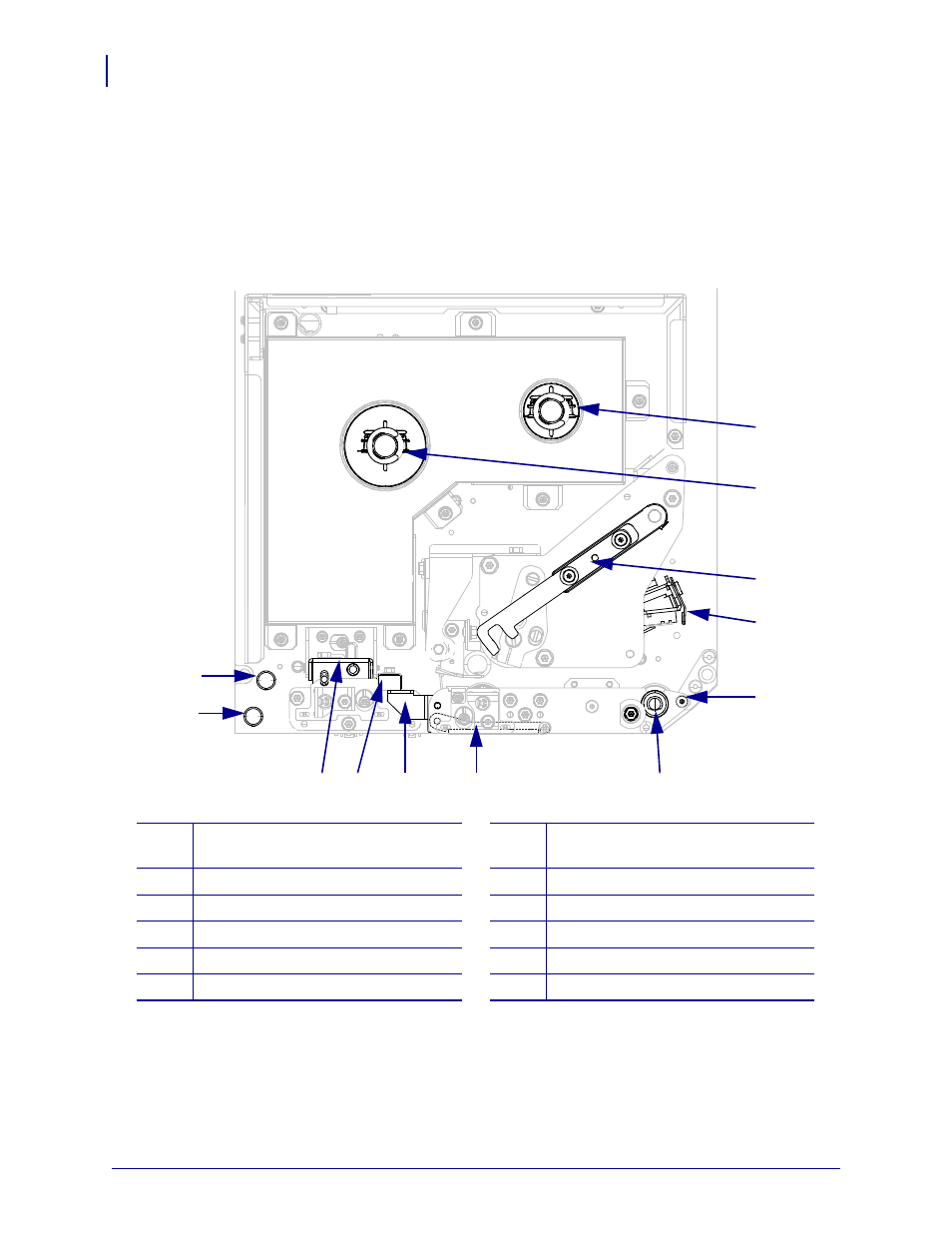

Рис. 3 • Компоненты принтера (показана правосторонняя модель)
a222
1
приемный шпиндель ленты
7
узел выталкивающего ролика
(скрыт, когда закрыт)
2
шпиндель подачи ленты
8
защелка выталкивающего ролика
3
защелка печатающей головки
9
направляющая носителя
4
узел печатающей головки
10
узел прижимного ролика
5
выталкиватель
11
нижняя направляющая
6
валик
12
верхняя направляющая
3
4
9
10
7
5
6
12
11
8
1
2
