99 Приложение: Проводной интерфейс
Интерфейс последовательного порта
11/28/2012 GT-Series™ Руководство пользователя P1032729-152
Интерфейс последовательного порта
Максимальный ток, проходящий через последовательный и/или
параллельный порты, не должен превышать 0,75 А.
Если выбрано квитирование XON/XOFF, поток данных будет находиться под
управлением кодов контроля ASCII: DC1 (XON) и DC3 (XOFF). DTR в этом
случае не оказывает влияния.
Обоюдное подключение с устройствами DCE — при подключении принтера
через интерфейс RS-232 к устройству обмена данными (DCE), например
к модему, используйте стандартный кабель RS-232 (прямой). На рисунке
32 изображены необходимые подключения для этого кабеля.
Подключение к модулю дисплея и клавиатуры KDU — этот модуль был
разработан для подключения принтеров, работающих в режиме DCE, и для
него требуется специальный адаптер последовательного порта Zebra. Модуль
KDU теперь поставляется с адаптером. Номер по каталогу для заказа
комплекта адаптера KDU Zebra — 105934-088.

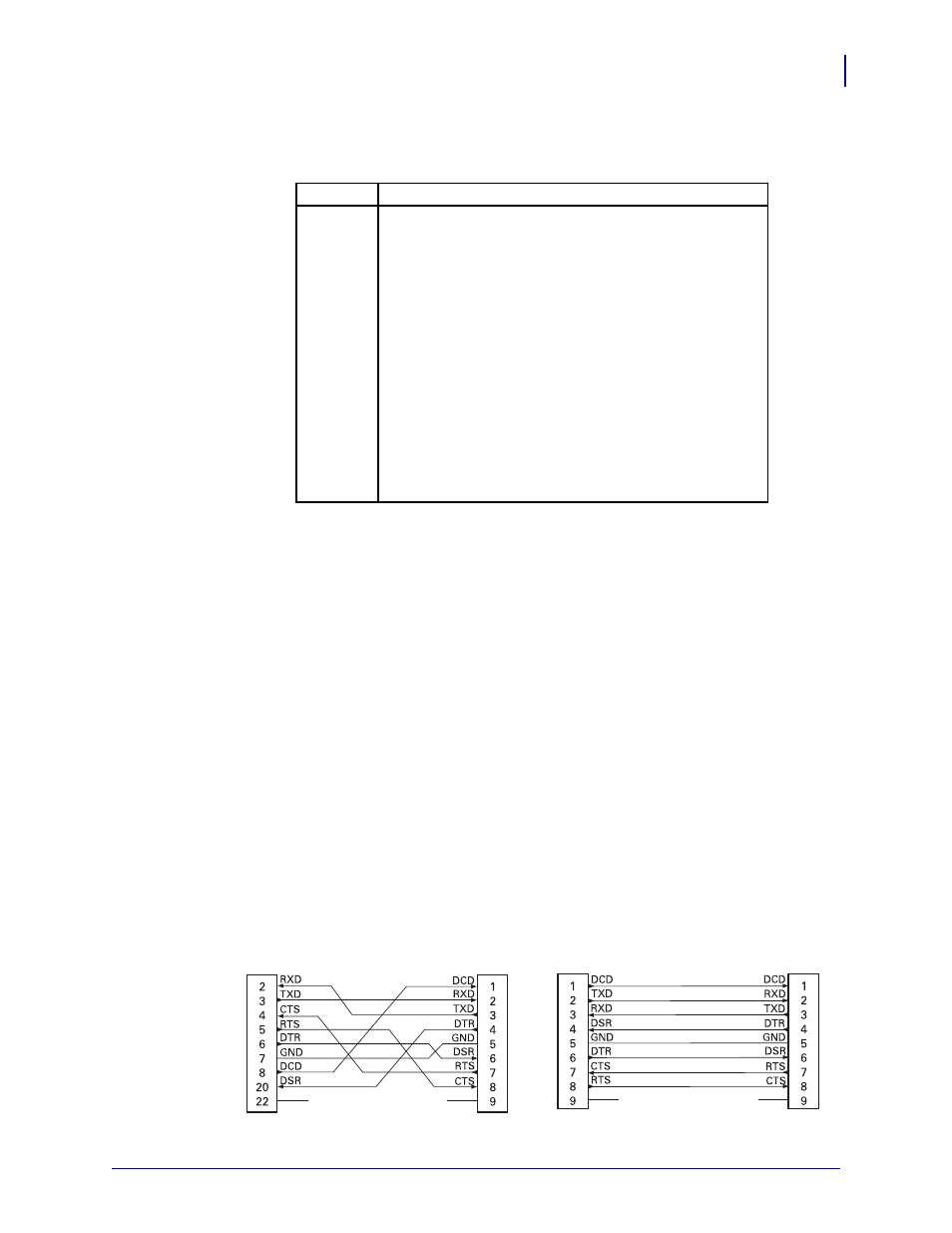

Подключение принтера к устройству DCE
Контакт Описание
1 Не используется
2 Сигнал RXD (прием данных) на принтер
3 Сигнал TXD (передача данных) от принтера
4 Сигнал DTR (терминал данных готов) от принтера —
контролирует отправку данных управляющей
системой
5 Заземление на корпус
6 Сигнал DSR (источник данных готов) на принтер
7 Сигнал RTS (запрос на передачу) от принтера —
всегда находится в состоянии АКТИВЕН, когда
принтер включен
8 Сигнал CTS (готов к передаче) — не используется
принтером
9 +5 В при 0,75 А с предохранителем
DB-9P
Разъем
принтера DB-9P
Разъем
принтера DB-25S
Разъем
устройства DCE DB-9S
Разъем
устройства DCE
