УКАЗАНИЕ.
Значения максимально допустимого количес-
тва переключений в час, приведенные в таб-
лице для каждого из значений мощности,
определяют в зависимости от двигателя
насоса; эти значения не следует превышать
(в соответствии с этими данными меняются и
параметры регулятора; см., например, время
задержки выключения).
• Предохранители со стороны сети согласно
схеме подключения
• Концы кабеля питания следует ввести через
кабельные соединители и входы, а затем под-
ключить согласно маркировке на клеммных
колодках.
• Заказчик должен предоставить четырехжиль-
ный кабель (L1, L2, L3, PE). Подключение осу-
ществляется на главном выключателе
(рис. 1a-e, поз. 1); для установок большей
мощности подключение осуществляется на
клеммных планках согласно схеме подключе-
ния, кабель PE подключается к шине заземле-
ния.
Подключение насосов к сети
Учитывайте требования инструкции по мон-
тажу и эксплуатации насосов!
Подключение к источнику питания
Насосы подключаются к клеммным колодкам
согласно схеме подключения, заземляющий
провод подключается к шине заземления.
Следует использовать экранированный кабель
мотора.

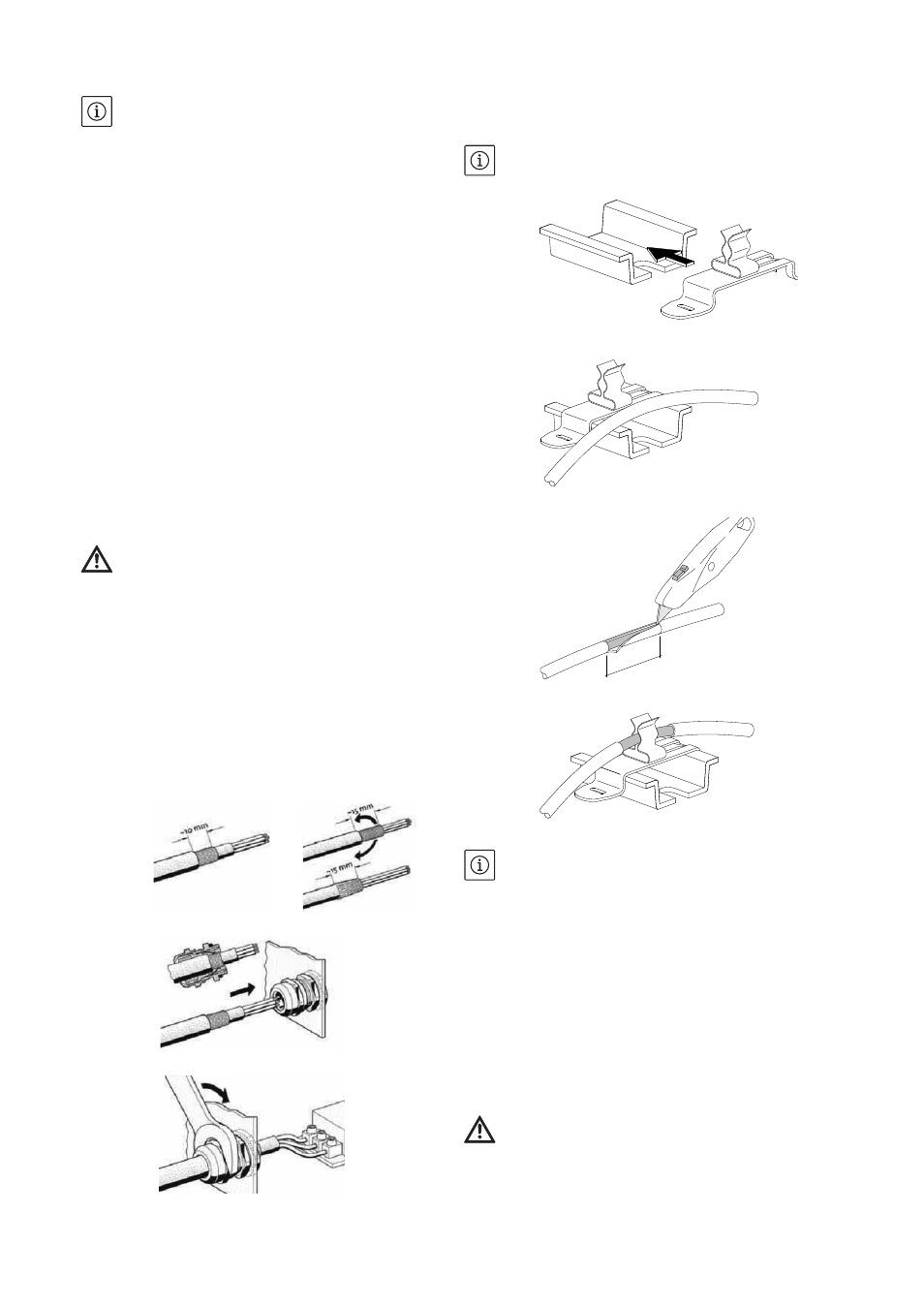

Подключение экрана кабеля с помощью
кабельного ввода с ЭМС
(SC-FC FM)
(1)
или
(2)
(3)
Подключение экрана кабеля с помощью
экранных зажимов
(SC-FC ... BM)
Длина разреза (шаг 3)
должна точно совпадать с шириной исполь-
зуемого зажима!
(1)
(2)
(3)
(4)
УКАЗАНИЕ
Если используемый соединительный провод
длиннее провода, поставляемого заводом,
следует обязательно соблюдать указания по
электромагнитной совместимости, приведен-
ные в руководстве по обслуживанию (только
для модели SC-FC).
Подключение защиты от перегрева и сигна-
лизации неисправностей
Защитные контакты обмотки и контакты опо-
вещения о неисправностях (в модели SCe) для
насоса подключаются к клеммам согласно
схеме подключения.
Не допускайте, чтобы на клеммах было пос-
тороннее напряжение!
≈2a
