Приборы управления модели SCe
В случае неисправности главного насоса этот
насос выключается и функцию регулирования
берет на себя другой насос.
В случае неисправности одного из насосов
пиковой нагрузки этот насос выключается, а
вместо него включается другой насос пиковой
нагрузки (или, при необходимости, резервный
насос).
6.2.2 Защита двигателя
Защита от перегрева
В двигателях с защитным контактом обмотки-
информация о перегреве обмотки поступает
вприбор управления через открытыйбиметал-
лический контакт. Подсоединениезащитного
контакта обмотки осуществляетсяв соответс-
твии со схемой подключения.
Неисправности двигателя, оснащенногосисте-
мой защиты от перегрева стермочувствитель-
ным резистором,определяются с помощью
дополнительногореле изменения значения.
Защита от перегрузки
Двигатели с прямым пуском защищены
защитным выключателем с тепловым и элект-
ромагнитным расцепителями. Ток срабатыва-
ния должен быть задан непосредственно на
защитном выключателе мотора.
Двигатели с пуском по схеме «звезда-треу-
гольник» защищены тепловыми реле защиты.
Их устанавливают прямо на контакторы
мотора. Следует задать ток срабатывания,
который при использовании схемы «звезда-
треугольник» составляет 0,58 * IN, где IN -
номинальная сила тока.
Все защитные компоненты обеспечивают
защитудвигателя как при работе спреобразо-
вателем частоты, так и при подключении к
сети. При поступлении на прибор управления-
сигнала о неисправности насосасоответствую-
щий насос отключается, ивключается обоб-
щенная сигнализация неисправностей. После
устранения причинысбоя необходимо сбро-
ситьнеисправность.
Защита двигателя работает и в ручномрежиме
и обеспечивает отключениесоответствующего
насоса.
В модели SCe защита двигателей насосов
обеспечивается встроенными механизмами
частотного преобразователя. Сообщения о
неисправностях частотного преобразователя
обрабатываются в приборе управления так же,
как описано выше.
6.2.3 Обслуживание прибора управления
Элементы управления
• Главный выключатель: вкл./выкл. (может быть
заблокирован в положении «Выкл.»).
• ЖК-дисплей отображает режим работы насо-
сов,регулятора и частотного преобразователя.
Кнопка управления позволяет выбрать меню и
задать параметры. Для изменения значений и
прокрутки кнопку управления следует пово-
рачивать, а для выбора и подтверждения –
нажимать.
Отображение информации на дисплее осу-
ществляется согласно следующему образцу:

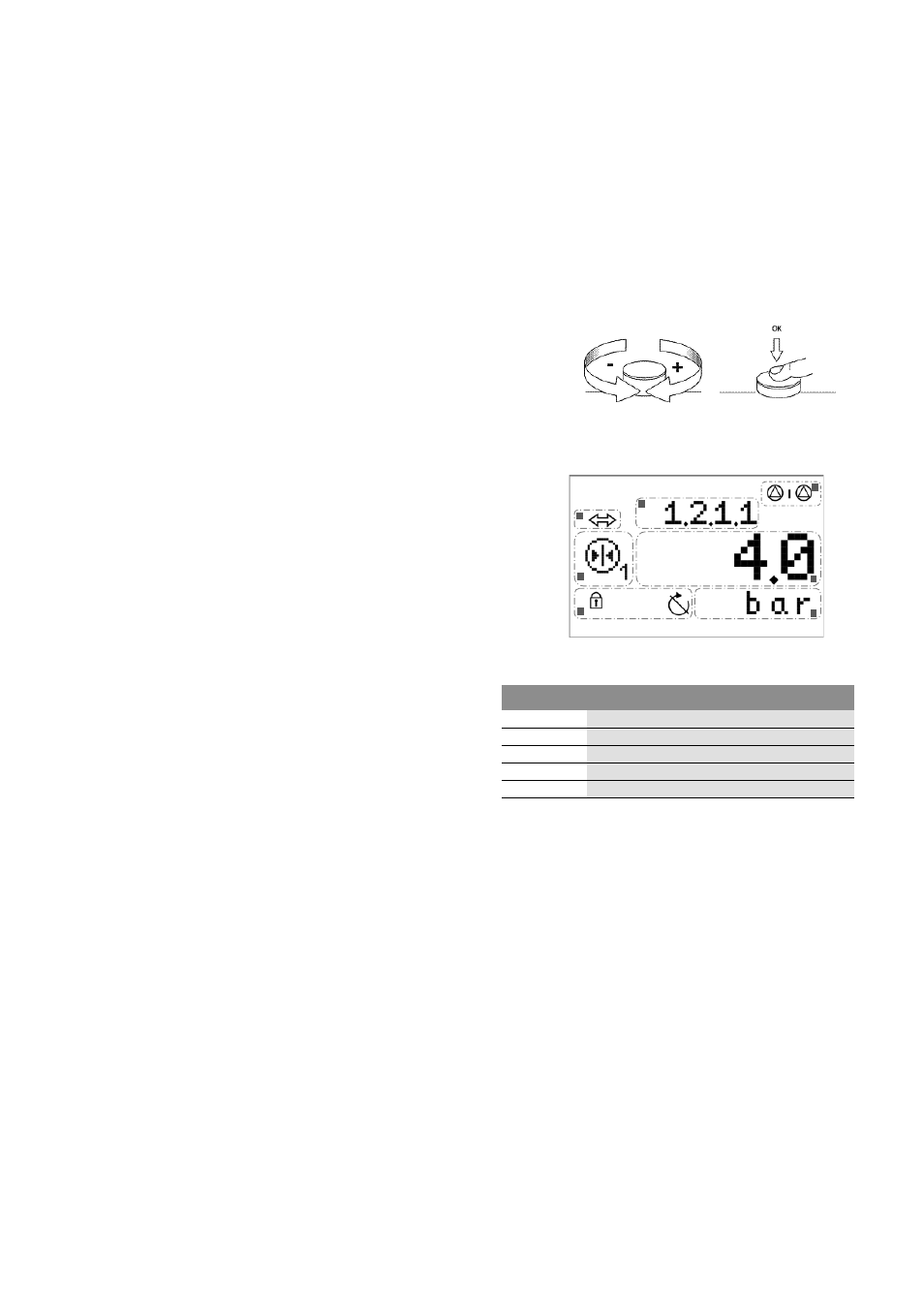

Рис. 5: Структура дисплея
Поз. Описание
1 Номер меню
2 Индикация значения
3 Индикация единицы измерения
4 Стандартные символы
5 Графические символы
4
4
4
1
2
3
5
