Инструкция по монтажу
19.05.2011 15
Также в вводную коробку подключаются нулевой провод и
провод заземления.
При использовании четырехпроводного подключения
смонтировать перемычку между нулевым и заземляющим
проводником.
Подключение проводов связи между шкафами
силовой коммутации и шкафом управления
Далее следует подключить кабели связи (комплект кабелей
MPS-CC) между шкафом силовой коммутации и шкафом
управления.
Разъемы подключения расположены на левой стенке
шкафа силовой коммутации и на правой стенке шкафа
управления. Если шкаф управления располагается внутри
шкафа силовой коммутации разъемы не устанавливаются.

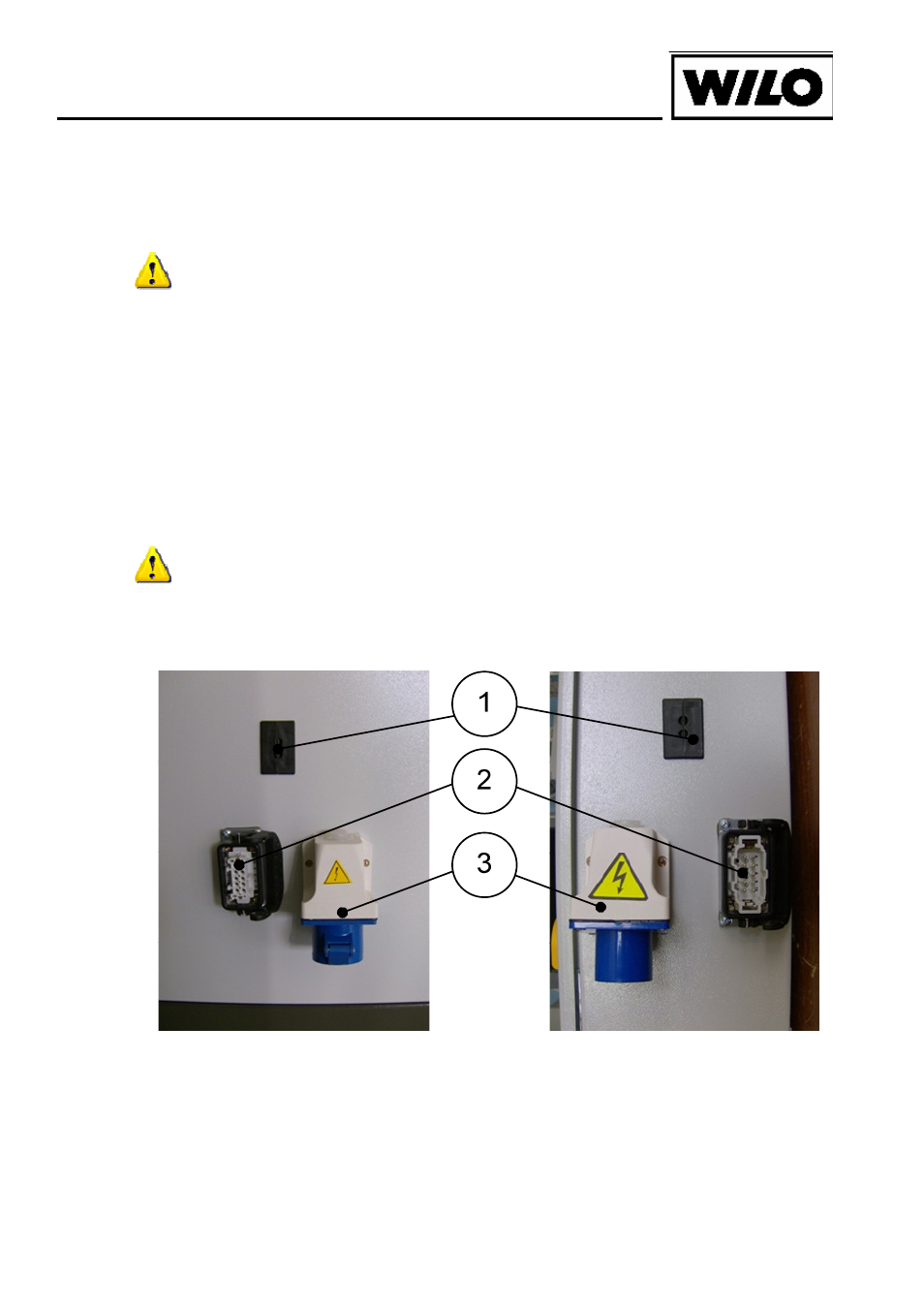

На боковой стенке расположены разъем (3) подключения
питания шкафа управления (кабель MPS-PW) , разъем (2)
подключения кабеля связи шкафа управления и шкафа силовой
коммутации (кабель MPS-CC) и ввод (1) для кабеля Profibus.
