Инструкция по монтажу
19.05.2011 11
2.6.
Подключение электродвигателей

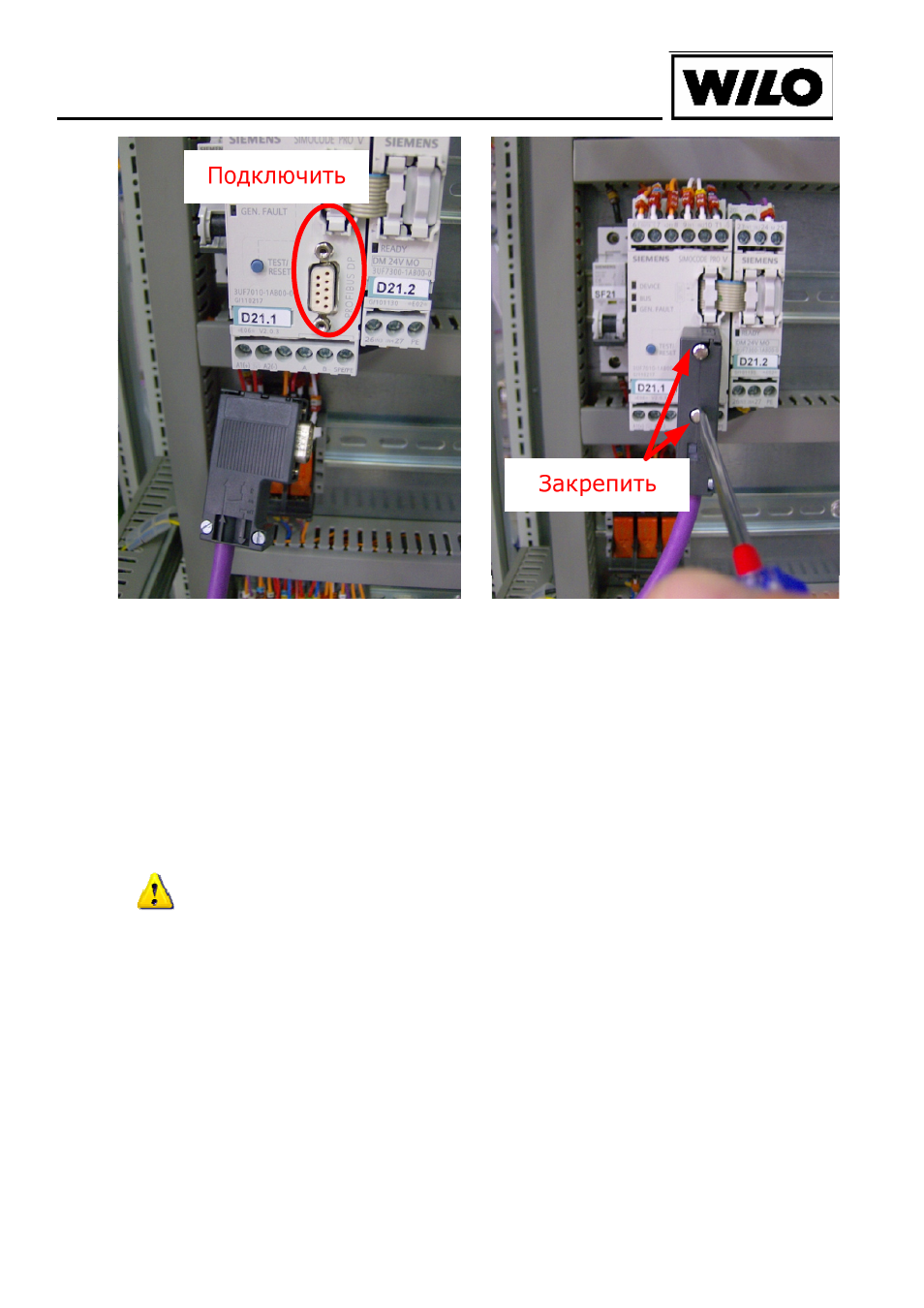

Подключить
питающие кабели электродвигателей и
датчиков защиты (конфигурация и количество датчиков защиты
различается для систем управления MPS и MPSW, для справок
см. паспорт системы управления), а также кабели датчиков
входного и выходного давления (для MPS) или кабели датчика
уровня и поплавковых сигнализаторов (для MPSW).
Следует обратить внимание, что подключение кабелей
датчиков давления зависит от типа силовой части
системы управления. Для систем управления MPS с
силовыми модулями типа «A», «B» и «F» подключение
датчиков выполняется в силовом модуле, а для силовых
модулей типа «E» подключение датчиков выполняется в
шкафе управления. В системах управления MPSW
подключение кабелей датчиков всегда выполняется в
шкафе управления.
При подключении кабелей электродвигателей следует
подключать провода в соответствии с фазой (клеммы
