Инструкция по монтажу

19.05.2011

13

2.7.

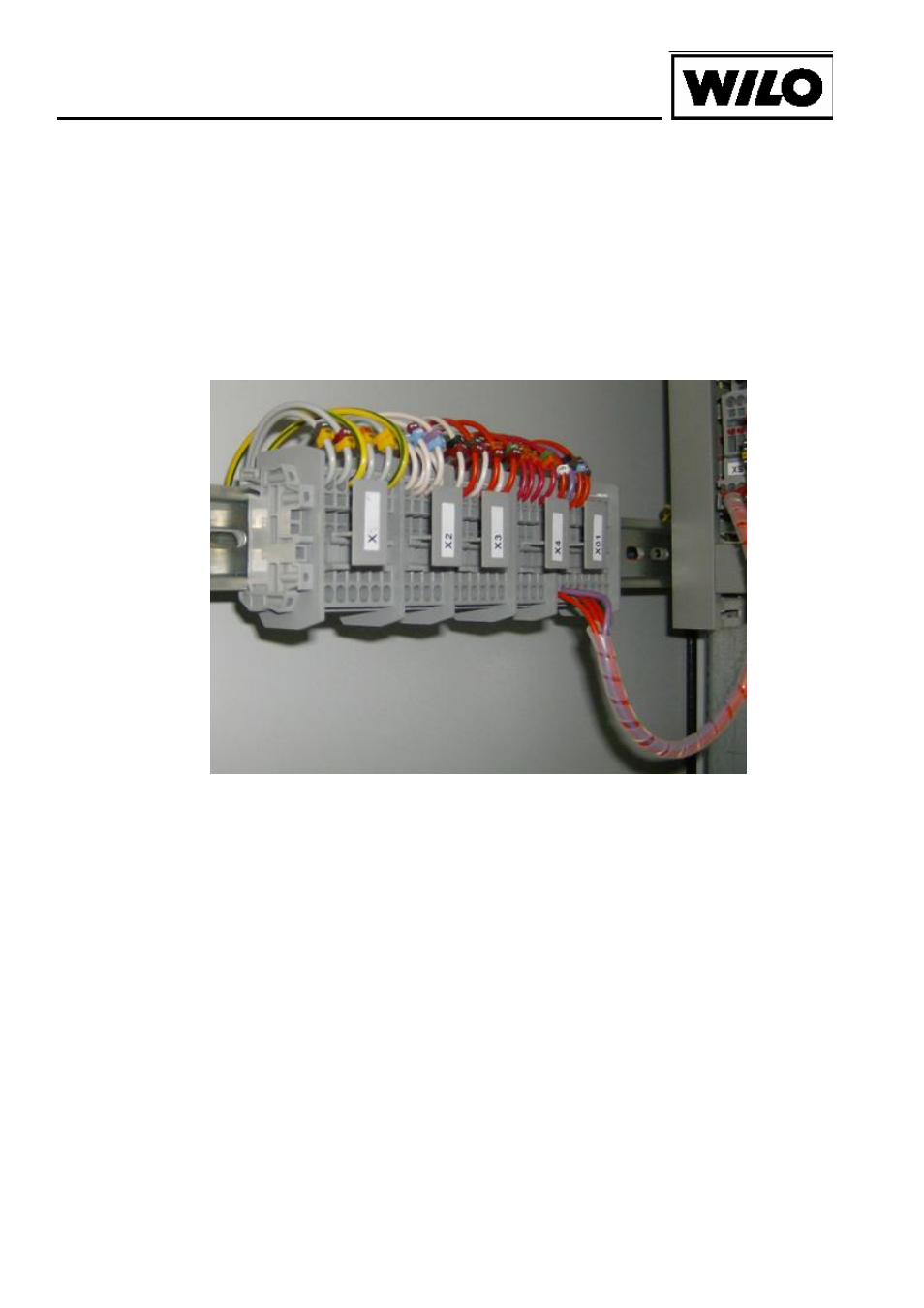

Подключение регулирующих датчиков


Подключить контрольные кабели датчиков входного и

выходного давления (для MPS) или кабели датчика уровня и
поплавковых сигнализаторов (для MPSW) к клеммам.

Для систем управления MPS с силовыми модулями типа «A»,

«B» и «F» клеммы расположены в нижней части левой боковой
стенки.


Для систем управления MPS с силовыми модулями типа «E»

подключение датчиков выполняется в шкафе управления.

В системах управления MPSW подключение кабелей

датчиков всегда выполняется в шкафе управления.
