Полярность подключения датчиков определить по
паспорту датчика и схеме внешних подключений.
2.8.
Подключение проводов питания
В
системах управления MPS и MPSW используется
пятипроводная схема подключения типа TN-С, TN-S, TN-C-S.

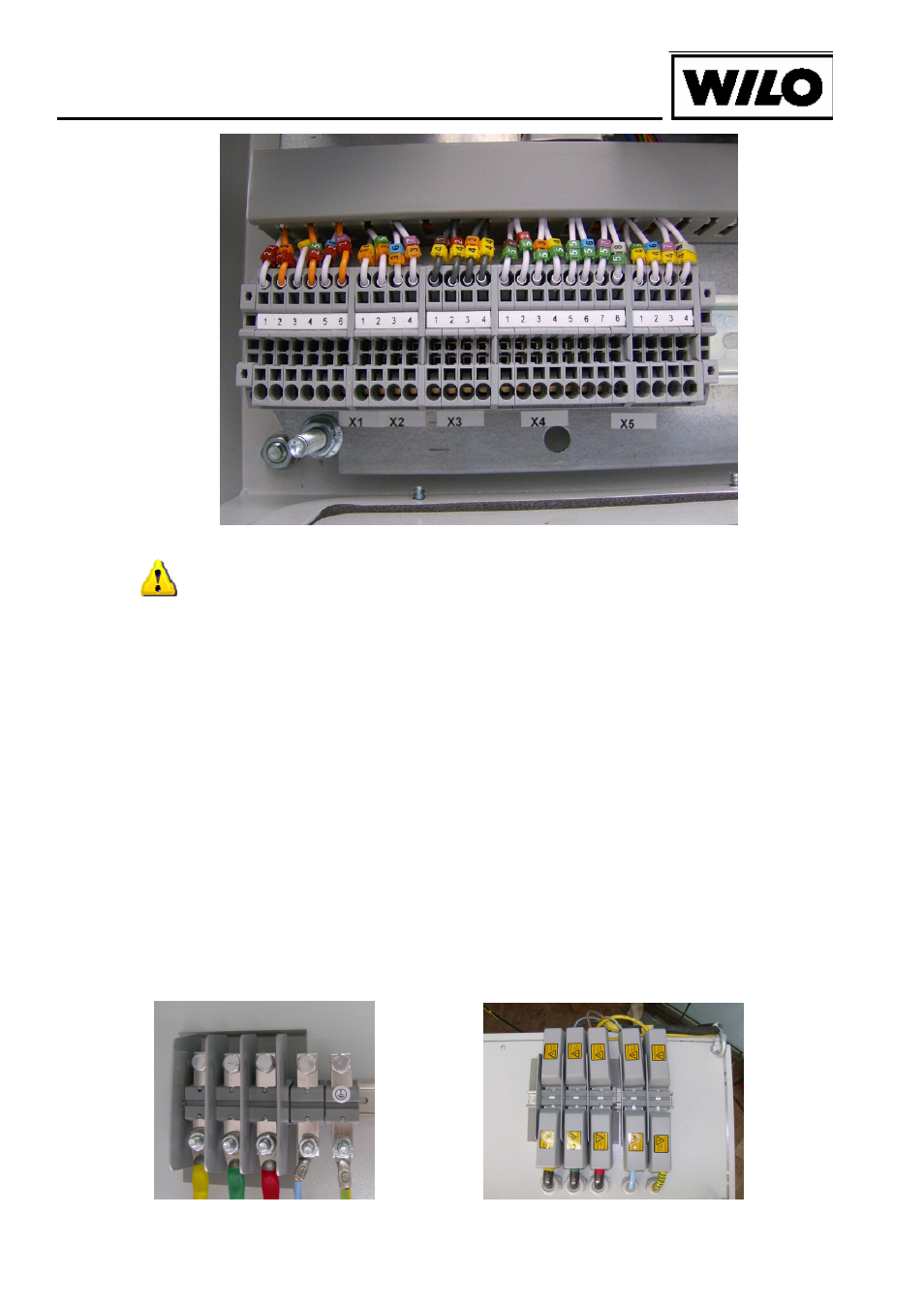

Подключение проводов питания шкафа силовой коммутации
выполняется при помощи болтового соединения с клеммами
вводной коробки, размещенной в верхней части шкафа. Провода
должны
быть предварительно снабжены медными
наконечниками и промаркированы соответственно фазам
питающей сети (клеммы подключения маркируются фаза А – 1,
фаза В - 2, фаза С – 3 или цветом фаза А – желтый, фаза В -
зеленый, фаза С – красный). Ввод проводников в коробку
производится через герметизирующие муфты.
