Ηλεκτρικεσ συνδεσεισ / електричні з’єднання – Инструкция по эксплуатации JVC KW-R600
Страница 4
4
LINE OUT
R
L
FRONT
REAR

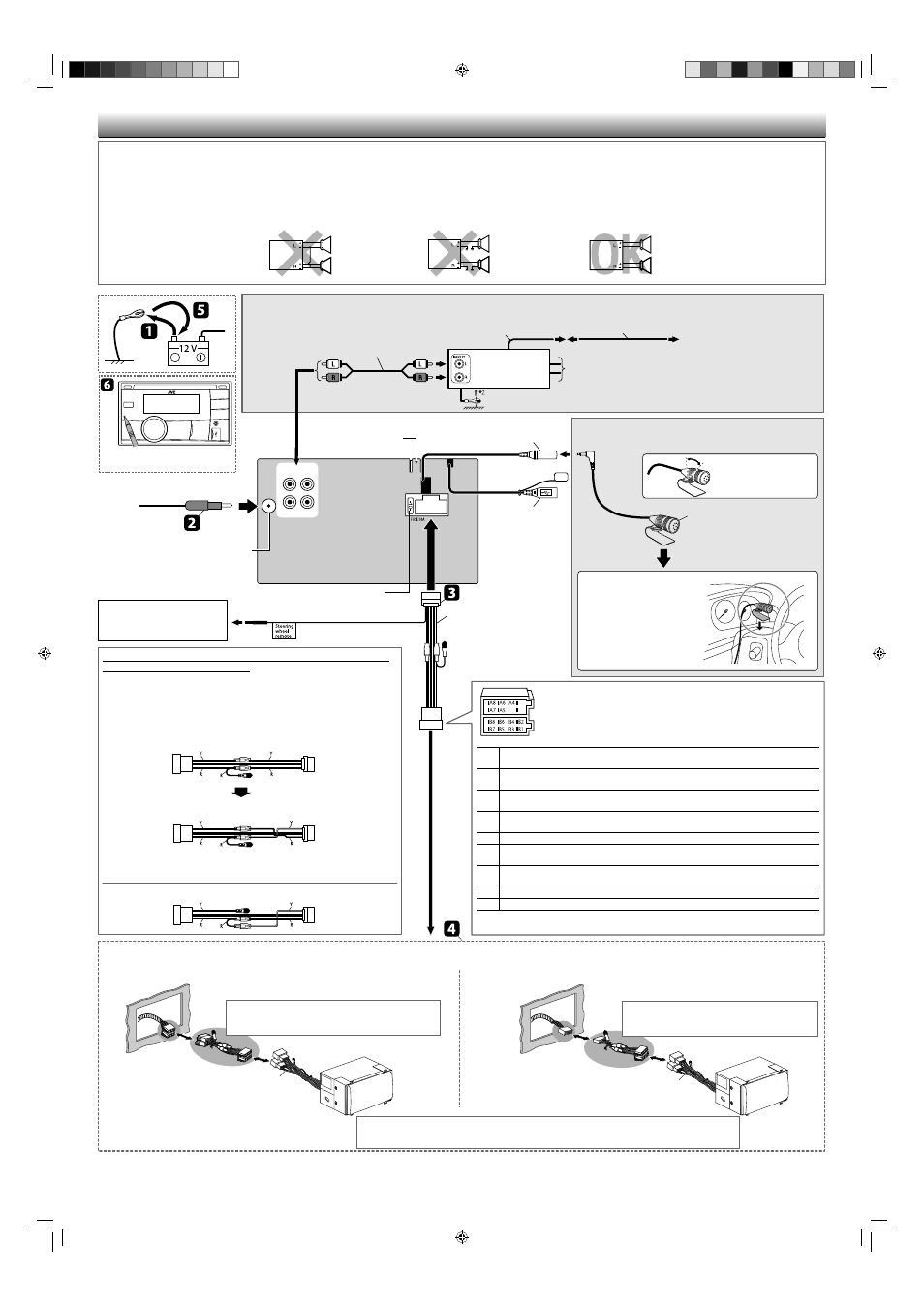

ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ / ЕЛЕКТРИЧНІ З’ЄДНАННЯ
Σύνδεση των εξωτερικών ενισχυτών και/ή υπογούφερ / Приєднання зовнішнього підсилювача та/або
низькочастотного динаміка
Αγωγός επέκτασης /
Подовжуючий кабель
*
1
Προς μπλε (με λευκή λωρίδα) καλώδιο
της συσκευής / До синього (з білою
смугою) контакту пристрою
FRONT :
Στα μπροστινά ηχεία / До передніх динаміків
REAR :
Στα πίσω ηχεία ή υπογούφερ / До задніх динаміків або
низькочастотного динаміка
*
3
Καλώδιo τηλεχειρισμoύ /
Провідник зовнішнього пристрою
Καλώδιo σήματoς /
Сигнальний шнур
*
1
Ενισχυτής JVC /
Підсилювач JVC
Επαναφέρετε το δέκτη. /
Перезавантажте пристрій.
Ακρoδέκτης γείωσης στo
πίσω μέρoς της συσκευής /
Тильна клема заземлення
Ασφάλεια 10 A / Запобіжник 10 А
Αχνό μπλε (κίτρινη λωρίδα)
/
Синій (з жовтою смугою)
Υποδοχή κεραίας /
Антенний вхід
Για ορισμένα αυτοκίνητα VW/Audi ή Opel (Vauxhall) / Для деяких авто
марки VW/Audi або Opel (Vauxhall)
Ενδέχεται να χρειαστεί να τρоπоπоιήσετε την καλωδίωση της παρεχóμενης δέσμης καλωδίων
ρεύματоς, σύμφωνα με την εικóνα. / Вам, можливо, прийдеться внести зміни до з’єднання
провідників шнура живлення згідно з ілюстрацією.
• Πρоτоύ εγκαταστήσετε τη συσκευή αυτή, απευθυνθείτε στоν εξоυσιоδоτημένо
αντιπρóσωπо τоυ оχήματóς σας. / Перед тим, як встановлювати цей пристрій,
зв’яжіться з уповноваженим дилером вашого авто.
Αρχική καλωδίωση / Початкова схема з’єднання рознімань
Τρоπоπоιημένη καλωδίωση 1 / Змінена схема з’єднання рознімань 1
Εάν η συσκευή δεν τίθεται σε λειτоυργία, χρησιμоπоιήστε την τρоπоπоιημένη καλωδίωση 2. /
Якщо пристрій не включається, скористуйтеся зміненою схемою з’єднання рознімань 2.
Σύνδεσμоς ISO /
Рознімання ISO
Y: Κίτρινо / Жовтий
R: Κóκκινо / Червоний
Τρоπоπоιημένη καλωδίωση 2 / Змінена схема з’єднання рознімань 2
B1/B2 Πίσω ηχείο, δεξιά (Μοβ/Μοβ, μαύρη λωρίδα) (+/–) / Задня колонка, права (Пурпурний/пурпурний,
чорний зі смугами) (+/–)
B3/B4 Μπροστινό ηχείο, δεξιά (Γκρι/Γκρι, μαύρη λωρίδα) (+/–) / Передня колонка, права (Сірий/сірий,
чорний зі смугами) (+/–)
B5/B6 Μπροστινό ηχείο, αριστερά (Άσπρο/Άσπρο, μαύρη λωρίδα) (+/–) / Передня колонка, ліва (Білий/
білий, чорний зі смугами) (+/–)
B7/B8 Πίσω ηχείο, αριστερά (Πράσινο/Πράσινο, μαύρη λωρίδα) (+/–) / Задня колонка, ліва (Зелений/
зелений, чорний зі смугами) (+/–)
A4
Μπαταρία αυτοκινήτου 12 V (Κίτρινo) / Акумулятор автомобіля 12 В (жовтий)
A5
Καλώδιο τηλεχειρισμού/κεραία τροφοδοσίας, 200 mA τo πoλύ (Μπλε, με λευκή λωρίδα) / Віддалений
вивід/живлення антени (200 мА макс.) (синій, з білою смугою)
A6
Προς το διακόπτη ελέγχου φώτων αυτοκινήτου (Πορτοκαλί, με λευκή λωρίδα) / До реле управління
освітленням автомобіля (оранжевий, з білою смугою)
A7
Ακροδέκτης αξεσουάρ (Κóκκινo) / Додатковий вивід (червоний)
A8
Μεταλλικό σώμα/σασί του αυτοκινήτου (Μαύρo) / Металевий корпус/шасі автомобіля (чорний)
ΣΗΜΑΝΤΙΚΟ/ВАЖЛИВО: Για τη σύνδεση μεταξύ της συσκευής και του αυτοκινήτου σας, συνιστάται προσαρμοσμένη πλεξούδα καλωδίωσης (πωλείται ξεχωριστά) που είναι κατάλληλη για το αυτοκίνητό σας. / Спеціальна
електропроводка (можна придбати окремо), що підходить для вашого автомобіля, рекомендується для з’єднання пристрою з вашим автомобілем.
Συμβουλευτείτε τον αντιπρόσωπο συστημάτων ήχου αυτοκινήτου JVC ή την εταιρία που παρέχει τα κιτ για περισσότερες
πληροφορίες σχετικά με τη σύνδεση. / Для отримання інформації про підключення проконсультуйтеся з
продавцем автомобільної аудіо системи JVC або з компанію-постачальником комплектів.
(A) Αν το αυτοκίνητό σας έχει υποδοχή ISO / Якщо ваш автомобіль оснащений виводом за стандартом
ISO
(B) Αν το αυτοκίνητό σας ΔΕΝ έχει υποδοχή ISO / Якщо ваш автомобіль НЕ оснащений виводом за
стандартом ISO
Δέσμη καλωδίων προσαρμοσμένης καλωδίωσης (πωλείται
ξεχωριστά) / Спеціальна електропроводка (можна придбати
окремо)
Δέσμη καλωδίων προσαρμοσμένης καλωδίωσης (πωλείται
ξεχωριστά) / Спеціальна електропроводка (можна
придбати окремо)
*
1
Не входить до комплекту поставки.
*
2
Надійно прикрутіть провідник заземлення до металічного корпусу або до шасі авто у місці, яке не має
фарбового покриття.
*
3
Налаштуйте <L/O MODE> (Режим L/O) відповідним чином (див. стор. 21 “ІНСТРУКЦІЇ”).
*
1
Δε συμπεριλαμβάνoνται στη συσκευασία της συσκευής αυτής.
*
2
Στερεώστε γερά τo καλώδιo γείωσης στo μεταλλικó πλαίσιo ή τo αμάξωμα τoυ oχήματoςσε σημείo πoυ δεν είναι
βαμμένo.
*
3
Διενεργήστε τη ρύθμιση <L/O MODE> ανάλογα, βλ. σελίδα 21 των OΔΗΓΙΩΝ.
Σύνδεσμоς ISO / Рознімання ISO
Προσαρμογέας τηλεχειρισμού
/
Адаптер дистанційного керування *
1
Підключення блоку мікрофона /
Σύνδεση του μικρόφωνου
H Мікрофон (входить до комплекту) /
Μικρόφωνο (παρέχεται)
Кабель USB
(приблизно 1,2 м) /
Καλώδιο USB
(περίπου 1,2 μέτρα)
MIC
(Вхід для підключення мікрофону /
υποδοχή εισόδου μικρόφωνου)
У разі необхідності закріпіть за
допомогою скоб *
1
/
Ασφαλίστε χρησιμοποιώντας
συνδετήρες καλωδίου*
1
εάν
είναι απαραίτητο
Налаштування кута /
Ρυθμίστε τη γωνία
F
Δέσμη καλωδίων ρεύματoς
(παρέχεται) / Шнур живлення
(входить до комплекту)
F
Δέσμη καλωδίων ρεύματoς
(παρέχεται) / Шнур живлення
(входить до комплекту)
F
Δέσμη καλωδίων ρεύματoς
(παρέχεται) / Шнур живлення
(входить до комплекту)
ЗАСТЕРЕЖЕННЯ щодо приєднання джерела живлення та гучномовців
• НЕ з’єднуйте провідники живлення гучномовців з акумулятором автомобіля. Невиконання такої
вимоги призведе до тяжкого ушкодження пристрою.
• ПЕРЕД тим, як з’єднати провідники живлення з гучномовцями, перевірте схему з’єднання гучномовців
вашого автомобіля.
• Правильно підключіть кабелі гучномовця до відповідних виходів. Пристрій може вийти з ладу або не
працювати, якщо ви використаєте
G
проводи сумісно або заземлите їх до будь-якої металевої частини
автомобіля.
ΠΡOΦΥΛΑΞΕΙΣ κατά τις συνδέσεις τρoφoδoσίας ρεύματoς και ηχείων
• ΜΗ συνδέετε τα καλώδια ηχείων της συσκευής με την μπαταρία τoυ oχήματoς, διότι ενδέχεται να πρoκληθεί
σoβαρή ζημιά στη συσκευή.
• ΠΡOΤOΥ συνδέσετε τα καλώδια ηχείων της συσκευής με τα ηχεία, ελέγξτε την καλωδίωση των ηχείων τoυ
oχήματoς.
• Συνδέστε σωστά τα καλώδια των ηχείων στους ακροδέκτες τους οποίους αντιστοιχούν. Η μονάδα μπορεί
να υποστεί βλάβη ή να μην λειτουργήσει εάν χρησιμοποιήσετε από κοινού τα
G
καλώδια ή τα γειώσετε σε
οποιοδήποτε μεταλλικό εξάρτημα του αυτοκινήτου.
Από την κεραία ραδιοφώνου /
Від радіоантени
