Інформація для споживачів щодо утилізації застарілого обладнання
Ця позначка вказує на те, що цей виріб при закінченні терміну його
використання не повинен утилізуватися як звичайні хатні відходи.
Якщо Ви бажаєте утилізувати цей виріб, зробіть це, будь ласка,
згідно відповідного державного законодавства або інших правил, які
діють у Вашій країні чи місті. Утилізуючи ці вироби належним чином,
Ви допомагаєте зберігати природні ресурси і запобігати можливому
негативному впливу на навколишнє середовище та здоров’я людини.
Ця позначка є чинною тільки у межах Європейського Союзу.
Шановний покупець!
Цей прилад відповідає чинним Європейським директивам та стандартам щодо
електромагнітної сумісності та електричної безпеки.
Представник компанії Victor Company of Japan, Limited:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Німеччина
Kомпанія JVC встановлює термін служби виробів JVC, що дорівнює 7 рокам, за умови
дотримання правил експлуатаціЇ. Eксплуатацію даного виробу може бути продовжено
після закінчення терміну служби.
Aле ми радимо Bам звернутись до найближчого уповноваженого сервісного центру JVC
для перевірки стану даного виробу. Tакож, якщо є потреба утилізації цього виробу,
зверніться за консультацією до найближчого уповноваженого сервісного центру JVC.
Bіктор Компані оф Джепен Лімітед
12, 3-чоме, Морійя-чо, Канагава-ку, Йокогама, Канагава 221-8520, Японія
3

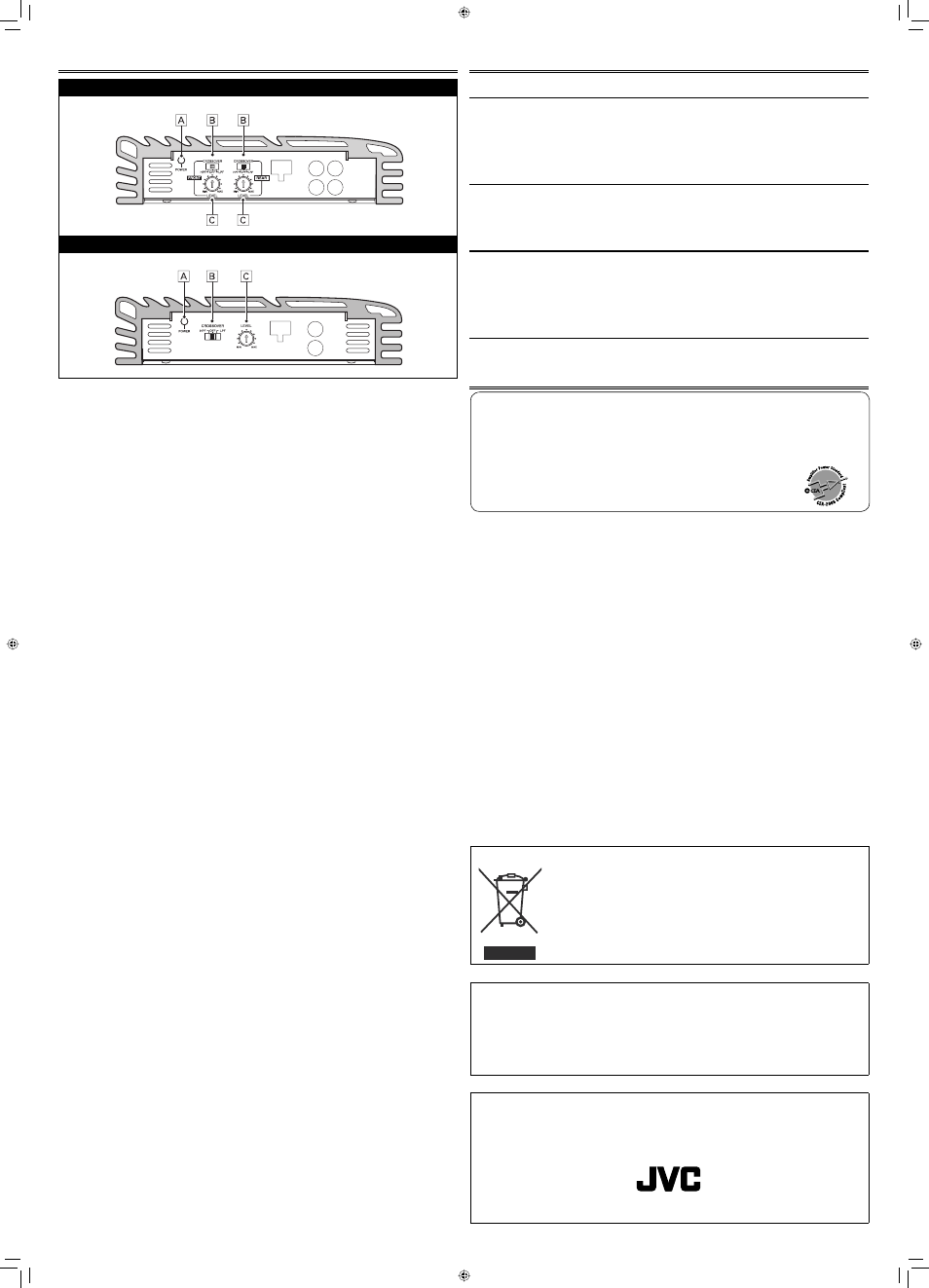

ОРГАНИ КЕРУВАННЯ
KS-AX3004
KS-AX3002
Å Індикатор POWER
Індикатор горить зеленим кольором, коли пристрій ввімкнено.
ı Перемикач смугового фільтру CROSSOVER
OFF: Зазвичай встановлюється у дане положення. Перемикач знаходиться у цьому
положенні при постачанні пристрою.
LPF: Встановіть перемикач у це положення для вмикання режиму LPF (фільтр нижніх
частот). Фільтр-пропускання низьких частот пропускає частоти нижче 80 Гц.
HPF: Встановіть перемикач у це положення для вмикання режиму HPF (фільтр верхніх
частот). Фільтр-пропускання високих частот пропускає частоти вище 150 Гц.
Ç Ручка LEVEL налаштування рівня вхідного сигналу
За допомогою цієї ручки можна налаштувати рівень вхідного сигналу при підключенні
іншого джерела сигналу. Налаштуйте рівень при прослуховуванні звуку. Ручка
регулювання при постачанні пристрою знаходиться у положенні MIN.
ПОШУК ТА УСУНЕННЯ НЕСПРАВНОСТЕЙ
Для додаткової інформації проконсультуйтеся у дилера JVC з продажу аудіопристроїв до
автомобілів.
Індикатор POWER не горить.
• Замініть запобіжник, якщо він вийшов з ладу.
• Надійно приєднайте провідник заземлення до металевої деталі автомобіля.
• Ввімкніть обладнання, підключене до пристрою.
• Перевірте напругу акумулятора (від 11 В до 16 В).
• Застосуйте реле, якщо в системі встановлено багато підсилювачів.
• У разі надмірного перегріву пристрою залиште його вимкненим на деякий час, щоб він
охолонув.
Немає звуку.
• Перевірте з’єднання з джерелом живлення (див. “ДЖЕРЕЛО ЖИВЛЕННЯ” на стор. 1).
• Приєднайте шнур RCA до гнізда INPUT, або з’єднувач для підключення гучномовця з
клемою HIGH INPUT.
• Перевірте з’єднання гучномовця і позицію перемикача перехресного (CROSSOVER)
фільтру (Дивіться “ПІДКЛЮЧЕННЯ ГУЧНОМОВЦІВ” на стор. 2).
Чути шум від генератора.
• Забезпечте достатню відстань між клемами POWER і шнуром RCA.
• Забезпечте достатню відстань між шнуром RCA і іншими електричними кабелями
автомобіля.
• Надійно приєднайте провідник заземлення до металевої деталі автомобіля.
• Переконайтесь, що від’ємні провідники гучномовців не торкаються шасі автомобіля.
• Встановіть блокувальні конденсатори на всі допоміжні перемикачі (автомобільний
сигнал, вентилятор та ін.).
Шум з’являється при підключенні пристрою до тюнеру AM (MW/LW).
• Перемістіть усі провода даного пристрою подалі від провідника антени.
ХАРАКТЕРИСТИКИ
Вихідна потужність KS-AX3004:
• Звичайний режим:
60 Вт (ефективн.) x 4 канали
по 4 Ω і ≤ 1% THD + N
KS-AX3002:
• Звичайний режим:
65 Вт (ефективн.) x 2 канали
по 4 Ω і ≤ 1% THD + N
Співвідношення сигнал/шум 76 дБА (умови вимірювання: 1 Вт на 4 Ω)
Вихідна потужність KS-AX3004:
• Звичайний режим:
85 Вт (ефективн.) x 4 канали
по 2 Ω і ≤ 1% THD + N
• Bridge Mode (Мостовий режим): 120 Вт (ефективн.) x 2 канали
по 4 Ω і ≤ 1% THD + N
KS-AX3002:
• Звичайний режим:
90 Вт (ефективн.) x 2 канали
по 2 Ω і ≤ 1% THD + N
• Bridge Mode (Мостовий режим): 130 Вт (ефективн.) x 1 канал
у 4 Ω і ≤ 1% THD + N
Максимальна вихідна
потужність
KS-AX3004: 680 W (340 W x 2)
KS-AX3002: 370 W
Опір навантаження • Звичайний режим: 4 Ω (от 2 Ω до 8 Ω допускається)
• Bridge Mode (Мостовий режим): 4 Ω (от 4 Ω до 8 Ω допускається)
Частотні характеристики від 5 Гц до 50 000 Гц ( +0 дБ, –3 дБ)
Вхідна чутливість/імпеданс 2 В/12 кΩ (змінна від 0,3 В до 6 В)
Нелінійні викривлення Не більше, ніж 0,04% (при 1 кГц)
Вимоги до живлення 14,4 В постійного струму (допускається від 11 В до 16 В)
Система заземлення Мінус на землю
Розміри (Ш х В х Г) KS-AX3004: 212 мм × 333 мм × 50 мм
KS-AX3002: 212 мм × 196 мм × 50 мм
Вага (прибл.) KS-AX3004: 3,37 кг
KS-AX3002: 1,94 кг
Приладдя Вхідний з’єднувач для підключення гучномовця 6P × 1
Монтажний гвинт φ 4 × 20 мм × 4
Конструкція та характеристики можуть змінюватися без попередження.
