Подключение динамиков – Инструкция по эксплуатации JVC KS-AX3004
Страница 2
2
KS-AX3004
Система с четырьмя динамиками
—Нормальный режим
Система с двумя динамиками и низкочастотным динамиком
—Bridge Mode (режим
моста)
Система с двумя динамиками
—Bridge Mode (режим моста)

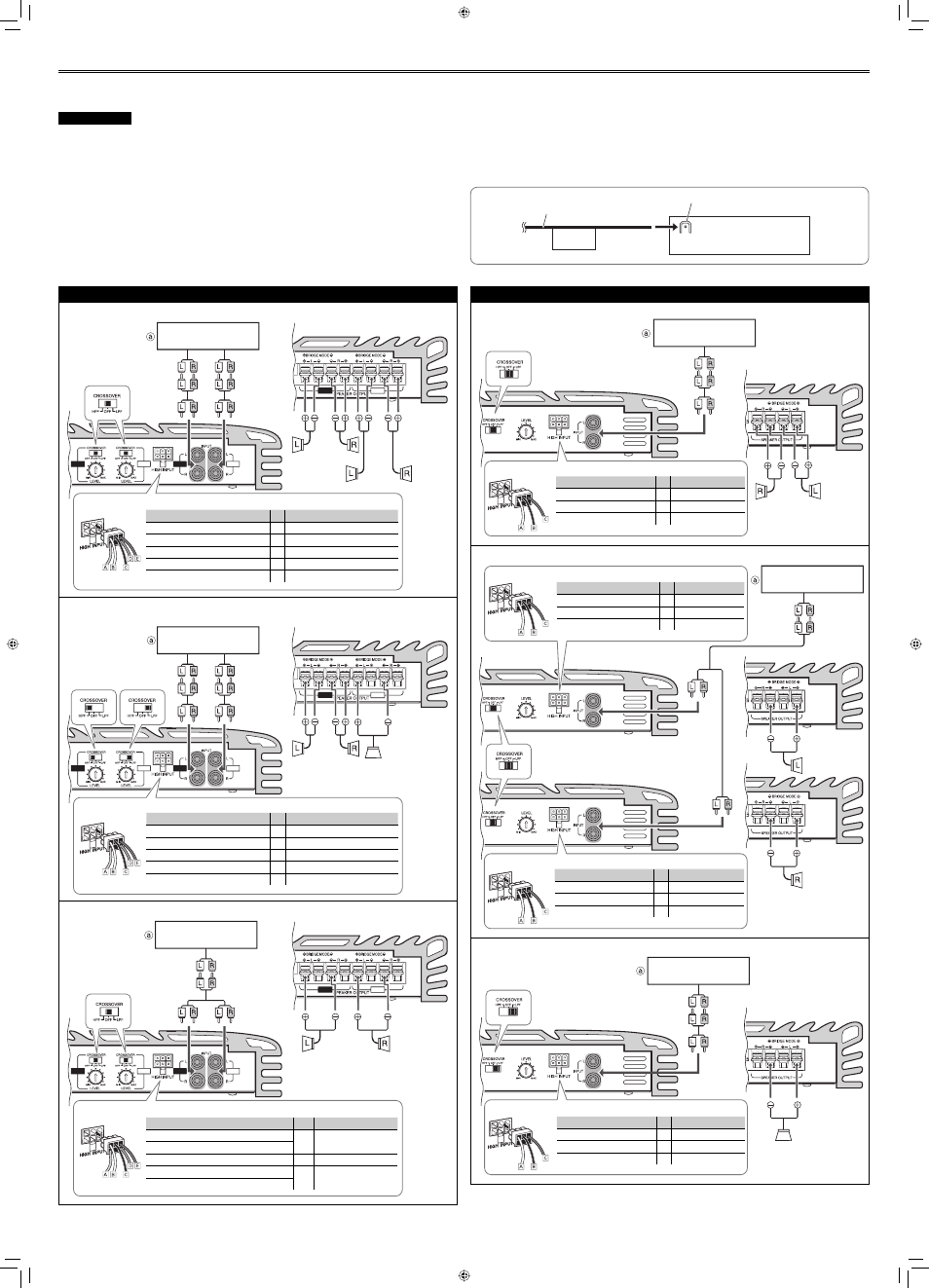

ПОДКЛЮЧЕНИЕ ДИНАМИКОВ
Схема подключения зависит от числа динамиков в автомобиле. Ознакомьтесь со
следующими схемами и выберите подходящее подключение.
Примечания
• Надежно соедините все части. При неплотном соединении вследствие контактного
сопротивления и. т. п. тепло проникает наружу, что может привести к несчастному
случаю.
• В целях предотвращения случайного отсоединения, протягивайте провода под
ковриками автомобиля.
a Если приемник оснащен выходным линейным разъемом, подключите разъем
линейного выхода (через приемник) к гнездам INPUT устройства.
b Если в приемнике НЕ предусмотрен разъем линейного выхода, подключите
разъем динамика (через приемник) к выводу HIGH INPUT на данном устройстве.
• Подсоедините каждый провод входного разъема динамика к положительному
проводу динамика или шасси*
1
приемника.
• Обмотайте контакты неиспользуемых отрицательных проводов приемника
подключения динамиков изоляционной лентой, чтобы предотвратить возможность
короткого замыкания.
KS-AX3002
Система с двумя динамиками
—Нормальный режим
Система с двумя динамиками (2 усилителя)
—Bridge Mode (режим моста)
Система низкочастотных динамиков
—Bridge Mode (режим моста)
*
2
Провода со штырьковыми разъемами RCA (не прилагаются)
FRONT
FRONT
REAR
REAR
REAR
REAR
REAR
FRONT
FRONT
FRONT
*
2
*
2
Передний динамик
(левый/правый)
Задний динамик (левый/правый)
Линейный
выход
(Задние)
Линейный
выход (Передний)
Переключатели фильтра
FRONT
FRONT
REAR
REAR
REAR
REAR
REAR
FRONT
FRONT
FRONT
*
2
*
2
Автомобильный
приемник JVC и т. п.
Передний
динамик
(левый/правый)
Сабвуфер
Линейный
выход
(Задний)
или выход
сабвуфера
Линейный выход
(Передний)
Переключатели фильтра
Автомобильный
приемник JVC и т. п.
b Входной разъем динамика
Соединительный провод
КПриемник
Å Серый “FRONT RIGHT (+)”
= Передний правый, провод (+)
ı Белый “FRONT LEFT (+)”
= Передний левый, провод (+)
Ç Черный “RECEIVER GND”
= Шасси*
1
Î Фиолетовый “REAR RIGHT (+)”
= Задний правый, провод (+)
‰ Зеленый “REAR LEFT (+)”
= Задний левый, провод (+)
FRONT
FRONT
REAR
REAR
REAR
REAR
REAR
FRONT
FRONT
FRONT
*
2
b Входной разъем динамика
Соединительный провод
КПриемник
Å Серый “FRONT RIGHT (+)”
= Левый, провод (+)
ı Белый “FRONT LEFT (+)”
Ç Черный “RECEIVER GND”
= Шасси*
1
Î Фиолетовый “REAR RIGHT (+)”
= Правый, провод (+)
‰ Зеленый “REAR LEFT (+)”
Линейный выход
Автомобильный
приемник JVC и т. п.
Передний динамик
(левый/правый)
*
2
Левый
динамик
Правый
динамик
b Входной разъем динамика
Соединительный провод
КПриемник
Å Белый “LEFT (+)”
= Левый, провод (+)
ı Черный “RECEIVER GND”
= Шасси*
1
Ç Серый “RIGHT (+)”
= Правый, провод (+)
Линейный выход
*
2
Линейный
выход
Автомобильный
приемник JVC и т. п.
Левый
динамик
Правый
динамик
Переключатели фильтра
Переключатели фильтра
Переключатель фильтра
*
2
Переключатель фильтра
b Входной разъем динамика
Соединительный провод
КПриемник
Å Белый “LEFT (+)”
= Левый, провод (+)
ı Черный “RECEIVER GND”
= Шасси*
1
Ç Серый “RIGHT (+)”
= Правый, провод (+)
Сабвуфер
b Входной разъем динамика
Соединительный провод
КПриемник
Å Белый “LEFT (+)”
= Правый, провод (+)
ı Черный “RECEIVER GND”
= Шасси*
1
Ç Серый “RIGHT (+)”
= Правый, провод (+)
b Входной разъем динамика
Соединительный провод
КПриемник
Å Белый “LEFT (+)”
= Левый, провод (+)
ı Черный “RECEIVER GND”
= Шасси*
1
Ç Серый “RIGHT (+)”
= Левый, провод (+)
Автомобильный
приемник JVC и т. п.
Автомобильный
приемник JVC и т. п.
Линейный выход (Задний)
или выход сабвуфера
b Входной разъем динамика
Соединительный провод
КПриемник
Å Серый “FRONT RIGHT (+)”
= Передний правый, провод (+)
ı Белый “FRONT LEFT (+)”
= Передний левый, провод (+)
Ç Черный “RECEIVER GND”
= Шасси*
1
Î Фиолетовый “REAR RIGHT (+)”
= Задний правый, провод (+)
‰ Зеленый “REAR LEFT (+)”
= Задний левый, провод (+)
*
1
RECEIVER
GND
Черный провод от входного разъема динамика
Задний контакт заземления
*
1
Пример:
Автомобильный
приемник JVC и т. п.
