Информация для пользователей, выбрасывающих старое оборудование
Этот символ указывает, что после окончания срока службы продукта, на
котором он нанесен, нельзя выбрасывать этот продукт вместе с обычным
бытовым мусором. Если Вы собираетесь выбросить данный продукт,
руководствуйтесь национальным законодательством или другими правилами,
действующими в Вашей стране и городе. Обеспечивая правильную
утилизацию данного продукта, Вы помогаете сберечь природные ресурсы и
предотвращаете возможный ущерб для окружающей среды и здоровья людей.
Действие этого символа распространяется только на Европейский Союз.
Уважаемый клиент.
Данное устройство соответствует действительным Европейским директивам и
стандартам по электромагнитной совместимости и электрической безопасности.
Представительство компании Victor Company of Japan, Limited в Европе:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Германия
3

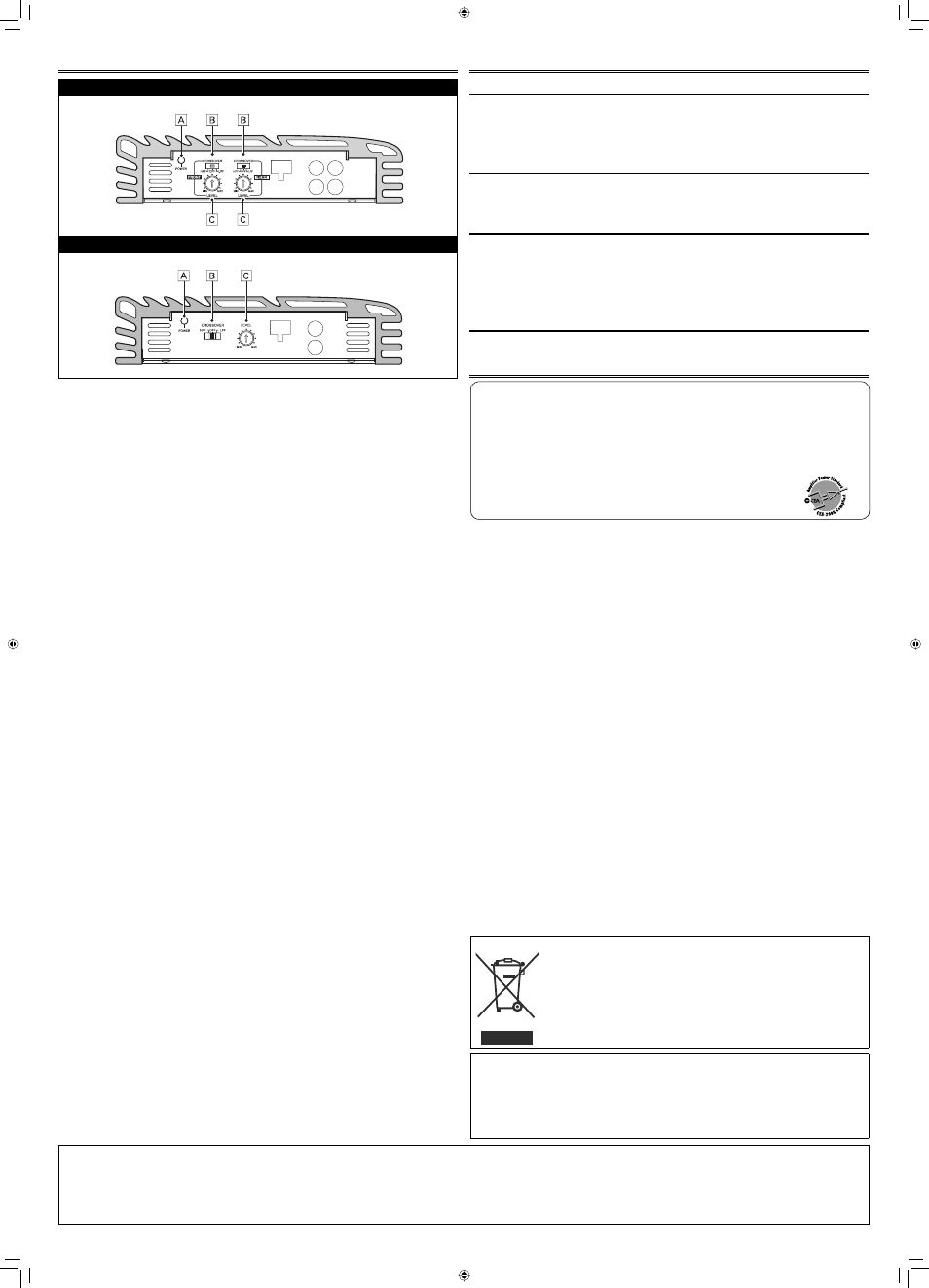

ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
KS-AX3004
KS-AX3002
Å Индикатор POWER
Светящийся зеленый индикатор указывает на то, что устройство включено.
ı Регулятор частоты CROSSOVER
OFF: Это положение устанавливается в большинстве случаев. По умолчанию
переключатель установлен в данное положение.
LPF: Выберите это положение, если необходимо включить переключатель фильтра
низких частот (Low-pass filter – LPF). Фильтр-пропускания низких частот
пропускает частоты ниже 80 Гц.
HPF: Выберите это положение, если необходимо включить переключатель фильтра
высоких частот (High-pass filter – HPF). Фильтр-пропускания высоких частот
пропускает частоты выше 150 Гц.
Ç Регулятор уровня входного сигнала LEVEL
Уровень входного сигнала может быть настроен с помощью этого регулятора,
когда данное устройство подсоединено к другому оборудованию-источнику. При
прослушивании установите необходимый уровень громкости. При поставке блока для
данного элемента управления было предварительно установлено значение MIN.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Для получения дополнительной информации обратитесь к агенту по продажам
автомобильных аудиосистем.
Индикатор POWER не горит.
• Замените предохранители, если один из них перегорел.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Включите подключенное к устройству оборудование.
• Проверьте напряжение аккумулятора (от 11 В до 16 В).
• Если в системе содержится слишком много усилителей, используйте реле.
• Если устройство ненормально перегреется, оставьте устройство выключенным до тех
пор, пока оно не охладится.
Нет звука.
• Проверьте подключение к источнику питания (см. раздел “ИCTOЧHИK ПИТАНИЯ” на стр. 1).
• Подключите штекеры RCA к разъемам INPUT или входной штекер динамика к разъему
HIGH INPUT.
• Проверьте прокладку проводов динамиков и положение регулятора частоты фильтра
CROSSOVER (см. раздел “ПОДКЛЮЧЕНИЕ ДИНАМИКОВ” на стр. 2).
Шумы в генераторе.
• Убедитесь, что провода контактных разъемов питания POWER не соприкасаются с
кабелями с разъемами RCA.
• Не располагайте провода со штырьковыми разъемами RCA рядом с другими
электрическими кабелями автомобиля.
• Надежно прикрепите заземляющий провод к металлической части машины.
• Убедитесь, что проводники, подключенные к отрицательным выводам динамиков, не
соприкасаются с каркасом машины.
• Подключите блокировочный конденсатор через вспомогательные переключатели
(клаксон, вентилятор и т.д.)
При подключении устройства к тюнеру AM (MW/LW) слышен шум.
• Отодвиньте все провода данного устройства от провода антенны.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Выход питания KS-AX3004:
• Нормальный режим: 60 Вт (среднеквадратичное значение)
х 4 канала при 4 Ω и ≤ 1% общего
гармонического искажения + N
KS-AX3002:
• Нормальный режим: 65 Вт (среднеквадратичное значение)
х 2 канала при 4 Ω и ≤ 1% общего
гармонического искажения + N
Отношение “сигнал/помеха” 76 дБА (соотношение: 1 Вт при 4 Ω)
Выход питания KS-AX3004:
• Нормальный режим: 85 Вт (среднеквадратичное значение)
х 4 канала при 2 Ω и ≤ 1% общего
гармонического искажения + N
• Bridge Mode (режим моста):
120 Вт (среднеквадратичное
значение) х 2 канала при 4 Ω и ≤ 1%
общего гармонического искажения + N
KS-AX3002:
• Нормальный режим: 90 Вт (среднеквадратичное
значение) х 2 канала при 2 Ω и ≤ 1%
общего гармонического искажения + N
• Bridge Mode (режим моста):
130 Вт (среднеквадратичное
значение) х 1 канала при 4 Ω и ≤ 1%
общего гармонического искажения + N
Максимальная выходная
мощность
KS-AX3004: 680 Вт (340 Вт x 2)
KS-AX3002: 370 Вт
Импеданс нагрузки • Нормальный режим: 4 допустимо от Ω (2 Ω до 8 Ω)
• Bridge Mode (режим моста):
4 допустимо от Ω (4 Ω до 8 Ω)
Частотная характеристика от 5 Гц до 50,000 Гц ( +0 дБ, –3 дБ)
Чувствительность на
входе/полное входное
сопротивление 2 В/12 кΩ (от 0,3 В до 6 В, переменная величина)
Искажение 0,04 % (при 1 кГц)
Электрическое питание Постоянное напряжение 14,4 В (допустимо от 11 В до 16 В)
Система заземления Отрицательное заземление
Габариты (Ш/В/Г) KS-AX3004: 212 мм × 333 мм × 50 мм
KS-AX3002: 212 мм × 196 мм × 50 мм
Масса (прибл.) KS-AX3004: 3.37 кг
KS-AX3002: 1.94 кг
Поставляемые
принадлежности
Входной разъем динамика 6P × 1
Крепежный винт φ 4 × 20 мм × 4
Конструкция и технические требования могут быть изменены без уведомления.
В соответствии с Законом Российской Федерации “О защите прав потребителей” срок службы (годности) данного товара, “по истечении которого он может представлять опасность
для жизни, здоровья потребителя, причинить вред его имуществу или окружающей среде” составляет семь (7) лет со дня производства. Этот срок является временем, в течение
которого потребитель данного товара может безопасно им пользоваться при условии соблюдения инструкций по эксплуатации данного товара, проводя необходимое обслуживание,
включающее замену расходных материалов и/или соответствующее ремонтное обеспечение в специализированном сервисном центре.
Дополнительные косметические материалы к данному товару, поставляемые вместе с ним, могут храниться в течение двух (2) лет со дня его производства.Срок службы (годности),
кроме срока хранения дополнительных косметических материалов, упомянутых в предыдущих двух пунктах, не затрагивает никаких других прав потребителя, в частности,
гарантийного свидетельства JVC, которое он может получить в соответствии с законом о правах потребителя или других законов, связанных с ним.
