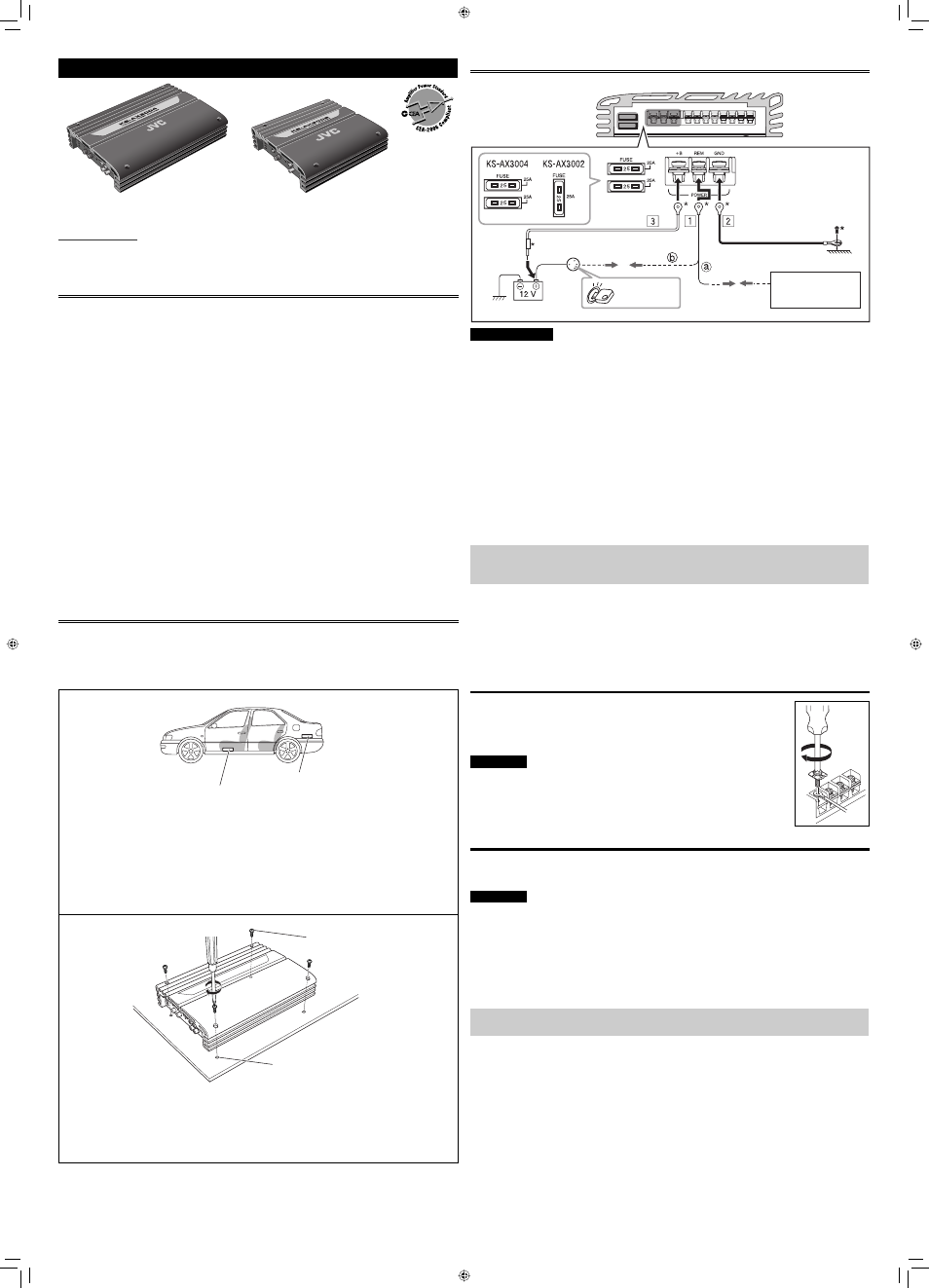

1
УКРАЇНА
Дякуємо за придбання продукції JVC. Перед роботою уважно ознайомтеся з усіма інструкціями;
досягти найкращої роботи пристрою можна тільки добре розуміючи їх.
Для безпеки....
• Не слід занадто підвищувати рівень гучності, оскільки при цьому приглушуються зовнішні
звуки і керування машиною стає небезпечним.
• Зупиняйте машину перед виконанням будь-яких складних операцій.
ЗАСТЕРЕЖЕННЯ І ПРИМІТКИ
Цей пристрій призначений для роботи під напругою 12 В постійного струму з
електричними системами, що мають заземлення ВІД’ЄМНОГО проводу.
• Даний пристрій використовує балансну безтрансформаторну схему підсилювання
(BTL), або, по-іншому, систему з плаваючим заземленням, тому завжди дотримуйтесь
наступного:
– Не з’єднуйте клеми “
·” гучномовців між собою.
– Не з’єднуйте клеми “
·” гучномовців з металевим корпусом або з шасі.
• Закрийте провідники, що не використовуються, ізоляційною стрічкою, щоб захистити їх
від короткого замикання.
• Якщо використовується подовжувальний провідник, він повинен бути як тільки можливо
більш товстим і коротким; місце з’єднання міцно обгорніть ізоляційною стрічкою.
• Переконайтеся у тому, що антена і проводи даного пристрою знаходяться на достатній
відстані одне від одного.
• У разі заміни плавких запобіжників використовуйте лише запобіжник на 25 A.
• Не дозволяйте часткам гравію, піску або металевим предметам потрапляти всередину
пристрою.
• Для забезпечення ефективного розсіювання теплоти періодично видаляйте
накопичений пил.
• Довготривале прослуховування магнітофона, радіо, CD або цифрового аудіопрогравача
при високому рівні гучності звуку може розрядити акумулятор, якщо двигун виключений
або працює вхолосту.
• Даний пристрій стає дуже гарячим. Будьте обережні, не торкайтеся до пристрою, не
тільки коли він працює, але і після цього.
ЗАБОРОНЯЄТЬСЯ розбирати пристрій, оскільки всередині немає частин,
обслуговування яких може здійснюватися користувачем.
ДЖЕРЕЛО ЖИВЛЕННЯ
Застереження
Для запобігання короткому замиканню при виконанні з’єднань, відключить від’ємну
клему акумулятора.
1 Лінія дистанційного вмикання (не входить у комплект поставки)
a Якщо автомобільний приймач JVC обладнаний проводом дистанційного
вмикання, то з’єднувайте з проводом дистанційного вмикання.
b У разі використання автомобільного приймача без проводу дистанційного
вмикання, з’єднайте допоміжну схему вмикання з перемикачем запалення
автомобіля. В цьому випадку при вмиканні і вимиканні приймача може виникати
шум. Щоб шум не виникав, не вмикайте і не вимикайте приймач окремо. Можна
вмикати і вимикати його одночасно з перемикачем запалення.
2 Провідник заземлення (не входить у комплект поставки)
3 Мережний шнур (не входить у комплект поставки)
• У разі використання шнура живлення встановіть запобіжник на 25 А поруч з
акумулятором, як зазначено на малюнку.
• З’єднуйте клему “
ª” акумулятора тільки після виконання всіх інших з’єднань.
Для з’єднання з кожною клемою POWER треба використовувати наступні типи дроту:
– + B і GND: Поперечний переріз приблизно від 8 мм
2
до 21 мм
2
.
– REM: Поперечний переріз приблизно від 0,8 мм
2
до 8 мм
2
.
• Для надійного з’єднання використовуйте кільцеві клеми (не входять у комплект
поставки).
При виникненні питань, що стосуються товщини шнура живлення та ін., звертайтеся до
дилера компанії JVC з продажу аудіопристроїв до автомобілів.
КЛЕМНІ З’ЄДНАННЯ
При виконанні клемних з’єднань належним чином закріпіть кожне
з’єднання за допомогою прикладеного гвинта, затягуючи його, як
показано на схемі.
• Для надійного з’єднання використовуйте кільцеві клеми (не входять
у комплект поставки).
Примітки
• Переконайтеся, що гвинт міцно закріплений на своєму місці, щоб
не сталося роз’єднань.
• Уникайте надмірного затягування, оскільки це може нанести
шкоду гвинту або його головці.
АКУСТИЧНІ СИСТЕМИ
Даний підсилювач забезпечує два типи підключення гучномовців: З’єднання у нормальному
режимі і у мостовому режимі.
Тип підключення вибирається в залежності від гучномовців, якими оснащений автомобіль.
Примітки
• Забороняється приєднувати клеми “
·” гучномовців до спільної точки.
• Якщо використовується один провід для з’єднання обох (лівого/правого або передньго/
заднього) гучномовців, то даний пристрій не може бути застосовано. Завжди
використовуйте незалежні провода для кожного гучномовця. Якщо таке трапилось,
переробіть електропроводку.
• Використовуйте гучномовці з опором від 2 Ω до 8 Ω (від 4 Ω до 8 Ω: при з’єднанні у
мостовому режимі).
• Використовуйте гучномовці, потужність яких відповідає потужності даного пристрою.
Належний поперечний переріз провідника для з’єднання з кожною клемою SPEAKER
OUTPUT складає приблизно від 0,8 мм
2
до 3,3 мм
2
.
ВСТАНОВЛЕННЯ
Наведена нижче ілюстрація демонструє типовий процес встановлення. Проте необхідно
внести зміни у відповідності до типу автомобіля. У разі будь-яких запитань або потреби
у інформації щодо набору інструментів та спорядження, проконсультуйтеся у дилера
компанії JVC з продажу аудіопристроїв до автомобілів або з компанією, що постачає набір
інструментів та спорядження.
Å
Слід встановлювати пристрій на стійкій поверхні, наприклад, на багажнику або
під переднє сидіння.
• Оскільки пристрій виділяє тепло, не встановлюйте його біля легкозаймистих об’єктів.
Крім цього, не встановлюйте його у місці, де є перешкоди для розсіювання теплоти.
• Не встановлюйте пристрій у місцях, що нагріваються: біля радіатора, вихлопної
труби або у ізольованих місцях, наприклад, під оздобленням салону автомобіля, яке
запобігає розсіюванню тепла від пристрою.
• При встановленні пристрою під переднє сидіння, переконайтесь, що налаштування
положення сидіння не пошкодить електропроводку пристрою.
ı
При встановленні пристрою використовуйте тільки гвинти, що входять до
комплекту.
• При використанні інших гвинтів існує небезпека від’єднання пристрою або
пошкодження внутрішніх деталей під підлогою автомобілю.
• При свердленні отворів в багажнику для встановлення пристрою, переконайтесь, що
існує достатньо вільного місця, щоб не просвердлити бензобак.
Під переднім сидінням
На підлогу багажника
Прикладений гвинт
φ 4 × 20 мм
Висвердлений отвір
Запобіжник
25 А
До металевого корпусу або шасі
Автомобільний
приймач JVC і т. ін.
Перемикач
запалення
Акумуляторна батарея
(До додаткової клеми)
* Не входить у
комплект поставки
KS-AX3004
KS-AX3002
Лінія дистанційного вмикання
