EB 8091 RU 5 Конструкция и принцип действия
Шток привода пружинами
выдвигается
При падении управляющего давления
или
отключении энергии питания
пружины привода перемещают шток
вниз и закрывают клапан. Открывание
клапана происходит при повышении
управляющего
давления,
преодолевающего действие
установленных в приводе пружин.
Шток привода пружинами
втягивается
При
уменьшении управляющего
давления или отключении энергии
питания пружины привода перемещают
шток вверх и открывают клапан.
Закрывание клапана происходит при
повышении управляющего давления,
преодолевающего
действие
установленных в приводе пружин.

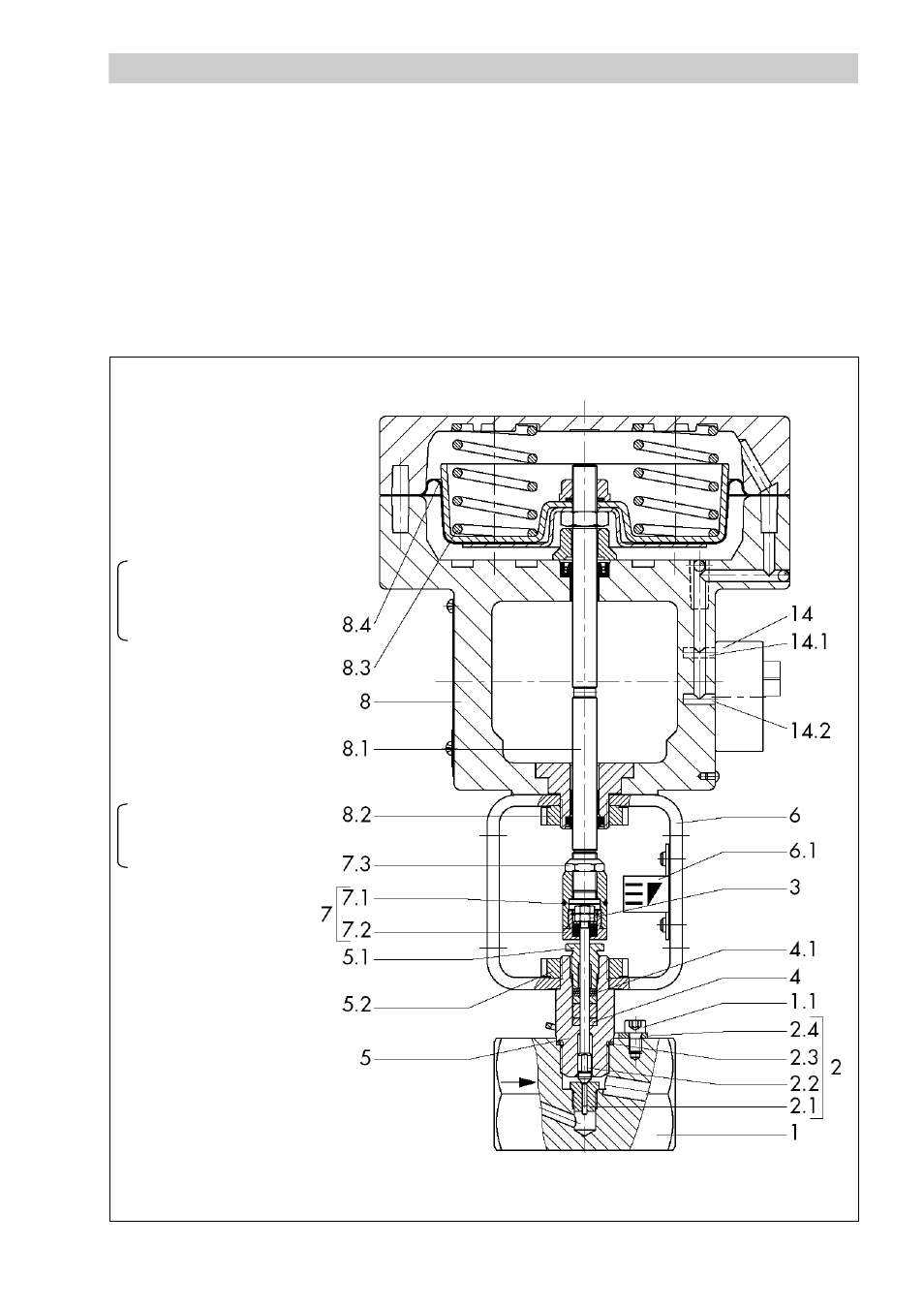

Рис. 3 • Изображение микроклапана с приводом тип3277-7 в сечении
1. Корпус
1.1 Винт
2. Седельный гарнитур
2.1 Седло
2.2 Конус
2.3 Уплотнительное кольцо
2.4 Защита от
отворачивания с
номером гарнитура
3. Гайки
4. Кольца набивки
4.1 Шайба набивки
5. Верхняя часть клапан
5.1 Резьбовая втулка
5.2 Шлицевая гайка
6. Рама
6.1 Линейка перестановки
7. Муфта
7.1 Гайка муфты
7.2 Гильза муфты
7.3 Контргайка
8. Привод
8.1 Шток привода
8.2 Шлицевая гайка
8.3 Пружина
8.4 Мембрана
14. Плата подключения или
плата переключения
14.1 Канал управляющего
давления при положении
безопасности «шток
привода выдвигается»
14.2 Канал управляющего
давления при положении
безопасности «шток
привода втягивается»
