EB 8091 RU

13

Неисправности и их устранение

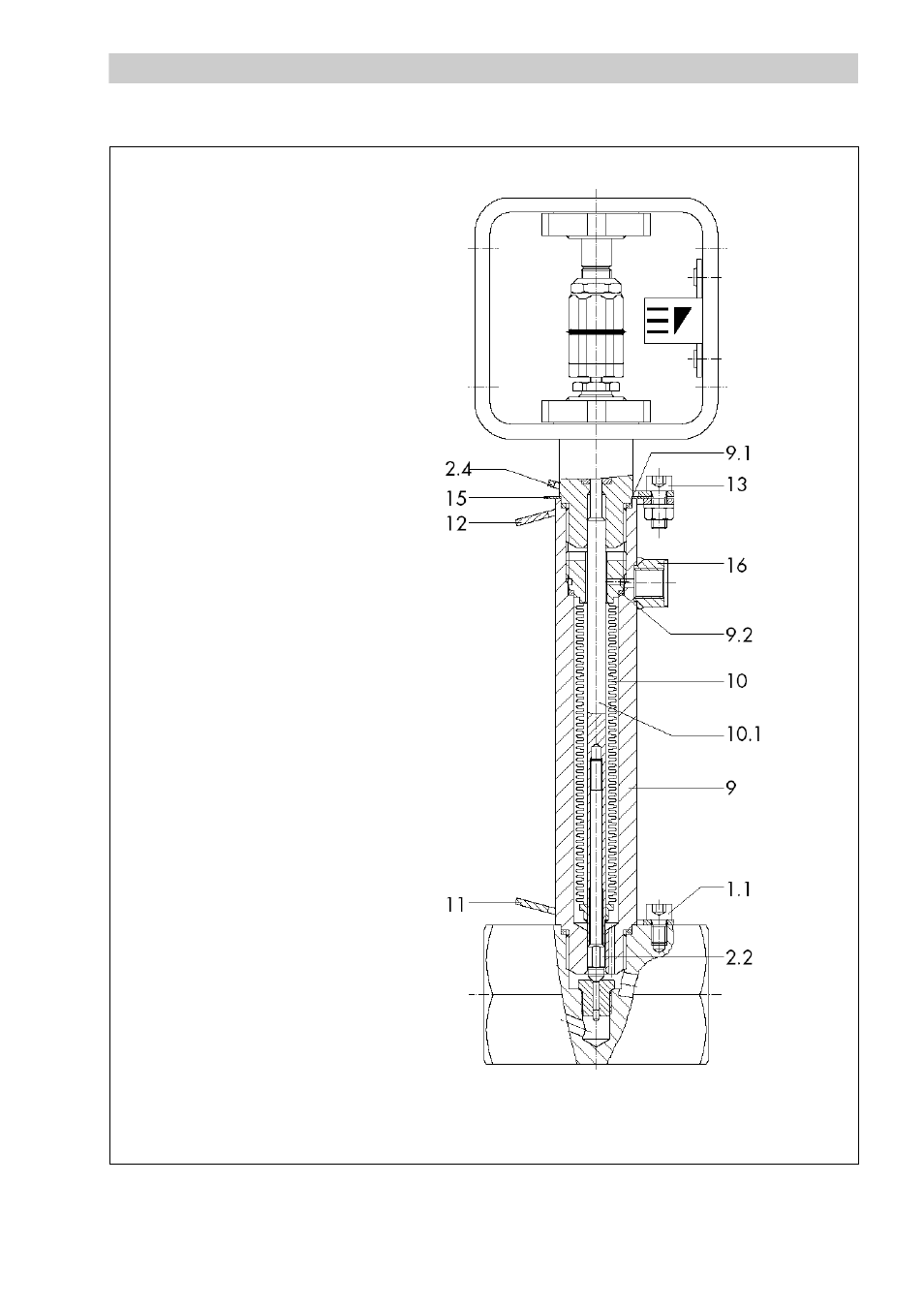

Рис. 6 • Конструкция с металлическим сильфоном


1.1 Винт
2.2 Конус
2.4 Защита от отворачивания с

цифровым номером гарнитура

5. Верхняя часть клапана
9. Промежуточная сильфонная

вставки или изолирующая
вставка

9.1 Уплотнительное кольцо
9.2 Уплотнительное кольцо
10. Сильфонная часть
10.1 Удлинение штока конуса (в

конструкции с изолирующей
вставкой металлический
сильфон отсутствует)

11. Защита от отворачивания
12. Защита от отворачивания
13. Винт
15. Шайба
16. Контрольное подключение

(опция)
