EB 8091 RU
11
Неисправности и их устранение
14. Привинтить друг к другу до упора
соединительную
гайку (7.1) и
соединительную
гильзу (7.2),
накрепко затянуть контргайку (7.3).
15. Проконтролировать
регулировки
согласно пунктам 5…8 раздела2.2.

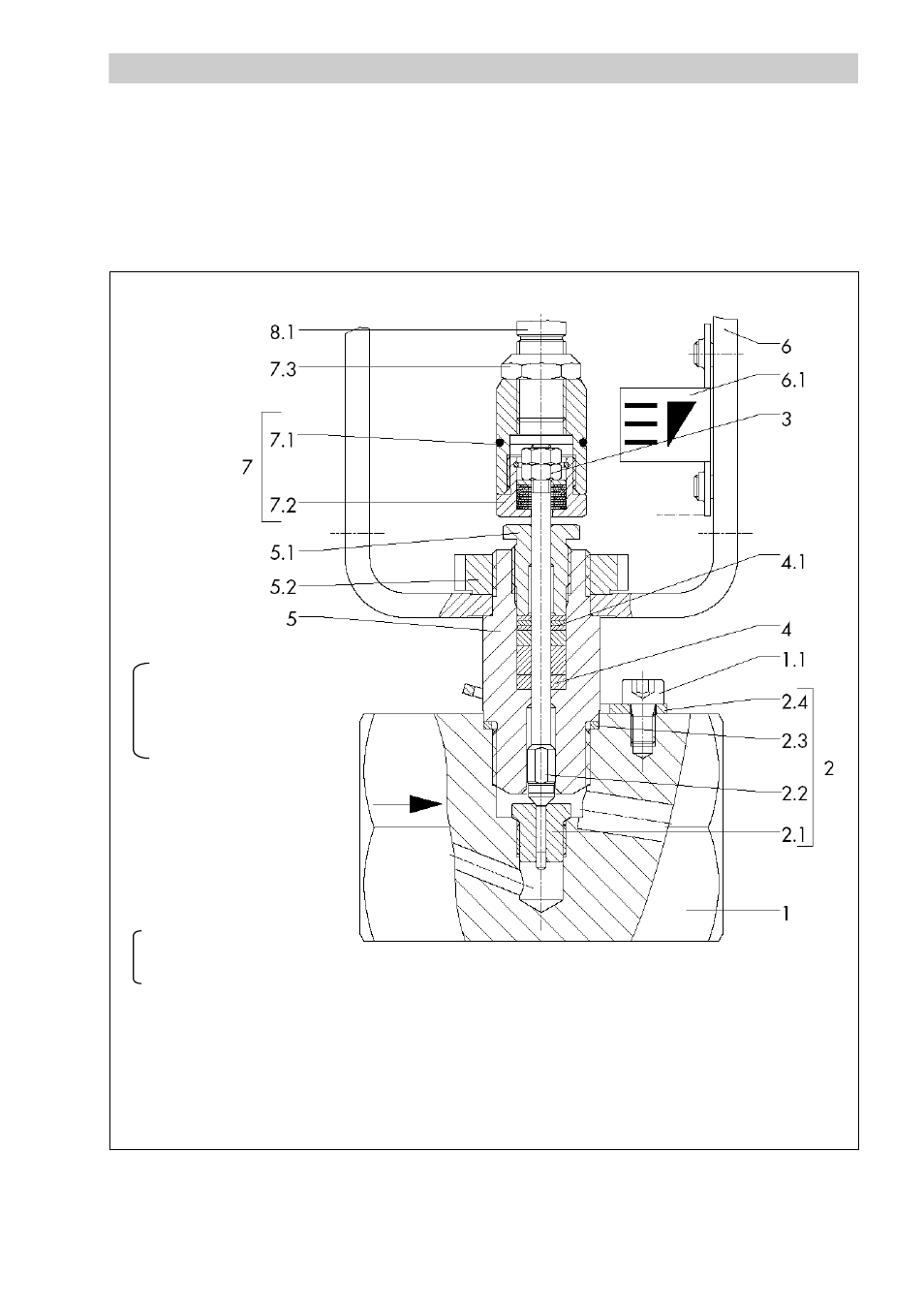

Рис. 5 • Замена набивки сальника
1. Корпус
1.1 Винт
2. Седельный гарнитур
2.1 Седло
2.2 Конус
2.3 Уплотнительное кольцо
2.4 Защита от
отворачивания
3. Гайки
4. Кольца набивки
4.1 Шайба набивки
5. Верхняя часть клапана
5.1 Резьбовая втулка
5.2 Шлицевая гайка
6. Рама
6.1 Линейка перестановки
7. Муфта
7.1 Гайка муфты
7.2 Гильза муфты
7.3 Контргайка
8.1 Шток привода
