21 Установка позиционера на клапан
EB 8383-1 RU
2.4 Положение безопасности
привода
Важно!
Если
впоследствии положение
безопасности привода «шток привода
пружинами
выдвигается» будет
изменено на положение «шток привода
пружинами
втягивается», то
потребуется заново уточнить
положение механической нулевой точки
и
заново инициализировать
позиционер.

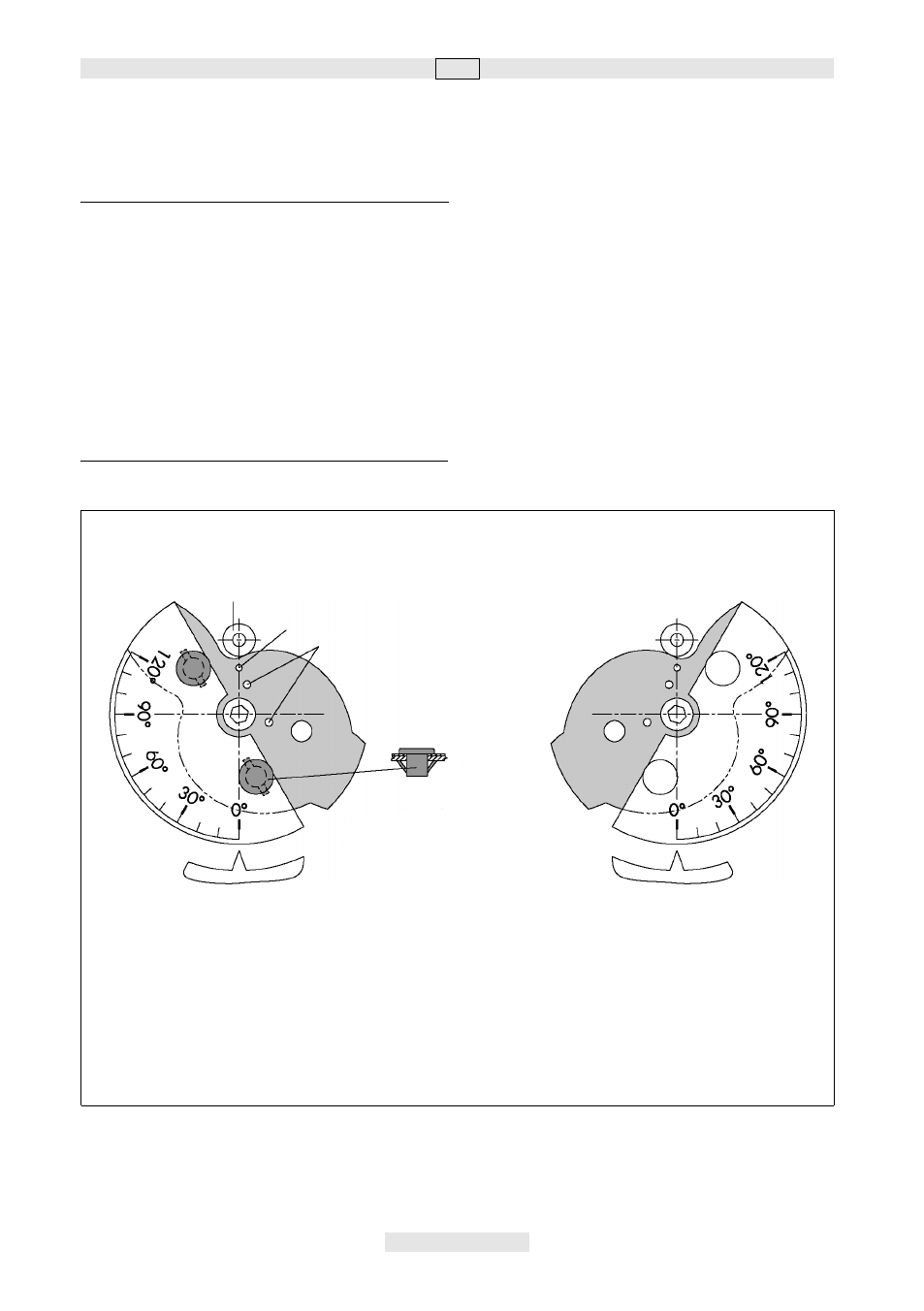

Вид на вал привода со стороны позиционера
Клапан открывается Клапан открывается
поворотом влево поворотом вправо
Рис.6 • Установка кулачкового диска
контактный
ролик
начальная точка
отверстия для фиксации
кулачкового диска
после установки крепежных
защелок их лапки выдавить
наружу!
