Установка
2.1.1 Грязеуловитель
Грязеуловители нужно ставить перед
регулятором температуры, направление
потока должно совпадать со стрелкой,
выбитой на корпусе. Сито должно висеть
вниз. Обратите внимание на то, чтобы
оставалось место для демонтажа сита.
2.1.2 Дополнительные
монтажные
работы
Рекомендуется встраивать перед
грязеуловителем и за регулятором
температуры ручной запорный вентиль,
чтобы можно было выключать установку
для очистных или профилактических
работ
или при длительном
производственном простое.
Для контроля установленного заданного
значения рекомендуется вмонтировать
вблизи датчика термометр.

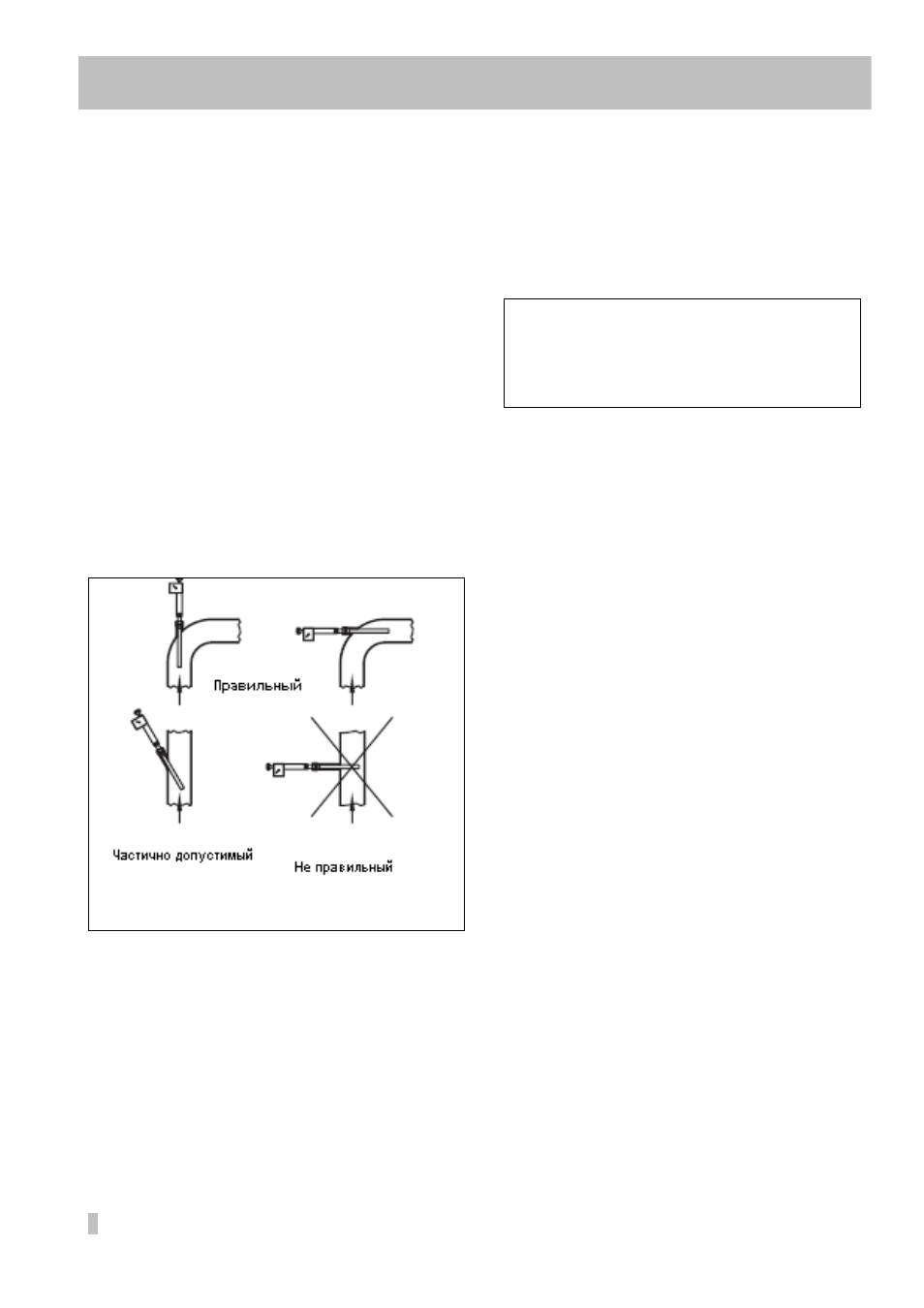

Рис.5  Установка сенсора/позиция
2.2 Монтаж термостата
2.2.1 Тип 2231 и 2232 (стержневой
датчик)
Стержневые датчики используются для
регулирования
жидкостей. Они
предусмотрены для монтажа в
трубопровод, теплообменники,
бойлеры, водяные баки и т.д.
Внимание!
Вся длина датчика должна быть
погружена
в среду процесса.
Наблюдайте допустимую позицию
установки как показано на Рис. 5.
Место для монтажа нужно выбирать так,
чтобы датчик находился как можно
ближе к источнику тепла. При этом
обращать внимание на то, чтобы на
этом месте не было никаких местных
перегревов. При монтаже на бойлер
рекомендуется
встраивать его в
верхнюю 1/3 часть.
На обратную систему рекомендуется
датчик встраивать в колено трубы
непосредственно
за выходным
штуцером.
На установках, в которых временами
нет расхода, при монтаже регулятора на
обратную систему нужно предусмотреть
циркуляционный трубопровод, чтобы
датчик мог чувствовать температурные
изменения на обратной системе, если
не будет потребления воды.
1. На месте монтажа приварить  40 мм
длины патрубок (штуцер) с
внутренней резьбой (подходит также
при
использовании погружной
гильзы).
