Установка дополнительных частей
Осторожно!
Устанавливая дополнительную
часть на более поздней стадии,
удостоверьтесь,
что в
соответствующей секции
трубопровода спущено давление
и, в зависимости от среды, также
обезжирена.
Для высоких
температур, позвольте секции
трубопровода
остывать до
температуры окружающей среды
прежде, чем Вы начнете.
1. Желаемую заданную температуру
можно установить ключом по шкале
заданного значения. Медленно открыть
ручные запорные вентили установки.
2. Отвинтите рабочий элемент.
3. Вставьте дополнительную часть в тело
клапана. Повторно установите рабочий
элемент.
4. Установите заданное значение как
описано в разделе 3.1.
4.2 Дополнительная вставка
Дополнительная часть установлена между
рабочим элементом и клапаном, чтобы
защитить рабочий элемент от давлений
выше 16 баров.
Исполнение 1: шпиндель (2) оснащен O-
кольцами, которые уплотняют рабочий
элемент,
чтобы избежать протечки
рабочей среды.
Исполнение 2: используется
металлический сильфон как элемент
уплотнения.
Чтобы произвести установку, обратитесь к
разделу 4.1.
4.3 Двойное присоединение
Двойное присоединение дает
возможность подсоединить еще один
термостат, чтобы добиться дополни-
тельного регулирования температуры.
Двойное присоединение ввинчивается
между клапаном и термостатом. Монтаж
см. в разделе 4.1.
Удлинительный элемент (температура)
1 Клапан 5 Деревянный
болт
2 Шпиндель 6 Омыватель
3 Шток 7 Накидная
гайка
4 Рычаг 8 Пружины

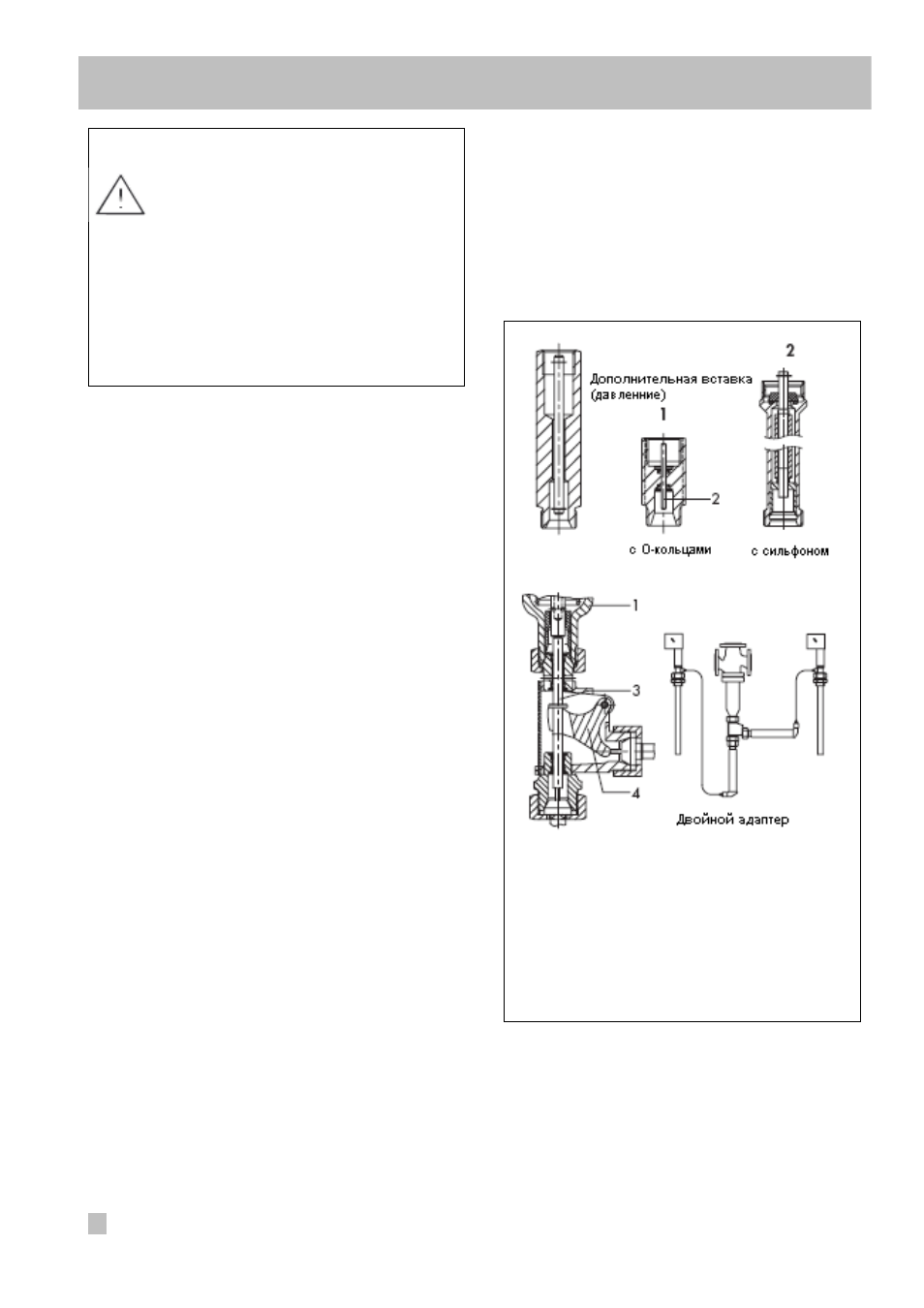

Рис. 7
 Дополнительные части
