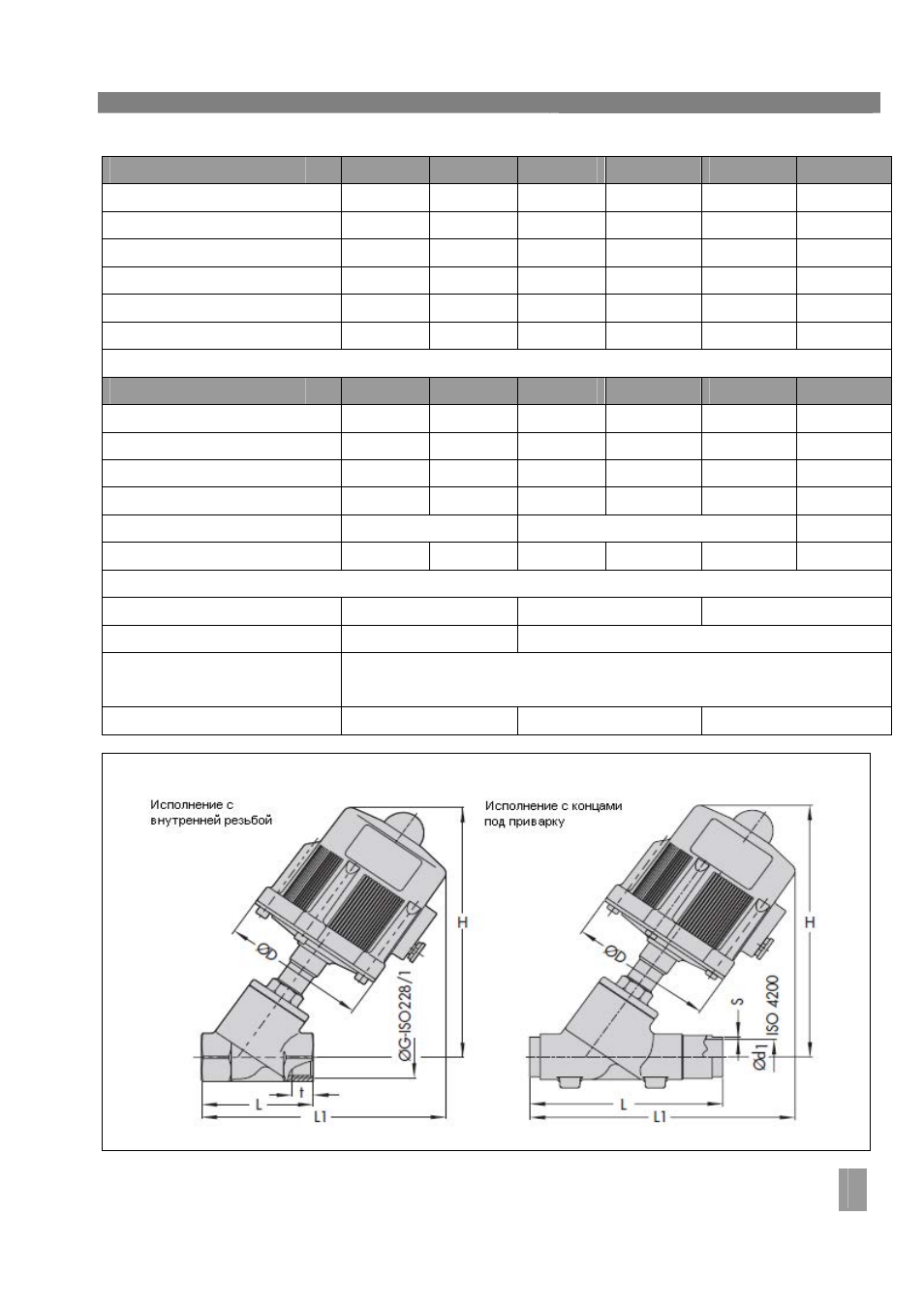

Размеры в мм
5.
Размеры в мм
Условный диаметр
Ду
15(½”)
20(¾”)
25(1”)
32(1¼”)
40(1½”)
50(2”)
Монтажная длина L
мм
65 75 90 110 120 150
Длина L1
мм
170 175 197 205 210 226
Высота с приводом Н
мм
193 194 211 212 224 226
Присоединение
G
G½
G¾
G 1
G ¼
G½
G 2
Длина резьбы t
мм
15 16 19 22 22 26
Вес клапана
кг 0.28 0.33 0.64 0.8 1.3 1.9
Исполнение с концами под приварку
Условный диаметр
Ду
15(½”)
20(¾”)
25(1”)
32(1¼”)
40(1½”)
50(2”)
Монтажная длина L
мм
100 120 150 160 180 190
Длина L1
мм
187 197 227 218 230 241
Высота с приводом Н
мм
197 199 214 223 230 229
Ø d1
присоединение
мм
18.1 23.7 29.7 38.4 44.3 55.1
Толщина стенки S
Мм 1.6
2
2.6
Вес клапана
кг 0.28 0.33 0.64 0.8 1.3 1.9
Пневматический поршень привода
Вариант Мембрана/Ø
30
см
2
/Ø 63
60
см
2
/Ø 90 (1
пружина) 60
см
2
/Ø 90(2
пружины)
Диаметр корпуса ØD
мм 100
127
Сигнал присоединения
давления
G
¼
Вес
кг 1.35
2.2
2.75
