Конструкция и принцип действия
1.
Конструкция и принцип
действия
Пневматический регулирующий клапан
состоит из клапана с наклонным седлом
с плунжером с мягким уплотнением и
пневматического поршневого привода. В
зависимости от исполнения привод
может
быть оснащен ручной
механической коррекцией или
электрическим выключателем конечного
положения.
Клапан предназначен для отсечки в
технологических
процессов.
Предназначен для жидкостей, паров и
газов при температуре от -10 до 180°С и
Ру 40.
Рабочая среда движется через клапан в
направлении,
указанном стрелкой.
Сигнал давления, поступающий на
поршневой
привод, определяет
положение плунжера и таким образом
площадь поперечного сечения потока
между седлом и плунжером.
Плунжерная пара (2) закреплена в
нижней части клапана с помощью
саморегулирующихся
уплотнительных
колец (4.4), а в приводе с помощью
валового уплотнительного кольца (4.1).
Положение безопасности:
Положение
безопасности
регулирующего клапана при отсутствии
воздуха
питания определяется
расположением поршня и пружины в
приводе.
Клапан закрыт (шток выдвинут) (НЗ)
Пружина привода закрывает клапан при
падении давления. Клапан открывается
по мере возрастания управляющего
сигнала.
Клапан открыт (шток втянут) (НО)
Пружина привода открывает клапан при
падении давления. Клапан закрывается
по мере возрастания управляющего
сигнала.
ЕВ 8139 RU
3
1 Корпус
2 Плунжер с
плунжера/
штоком привода
4.1 Кольцо
уплотнения
вала
4.4 Уплотнительные
кольца
8 Поршень
9 Пружина(ы)
13 Сброс воздуха
13.1 Фильтр
14 Присоединение
управляющего
сигнала
Нормально
открытый
(
НО) клапан
F Е/ NО / TR
Нормально
закрытый
(
НЗ) клапан
FA/ NC / TS

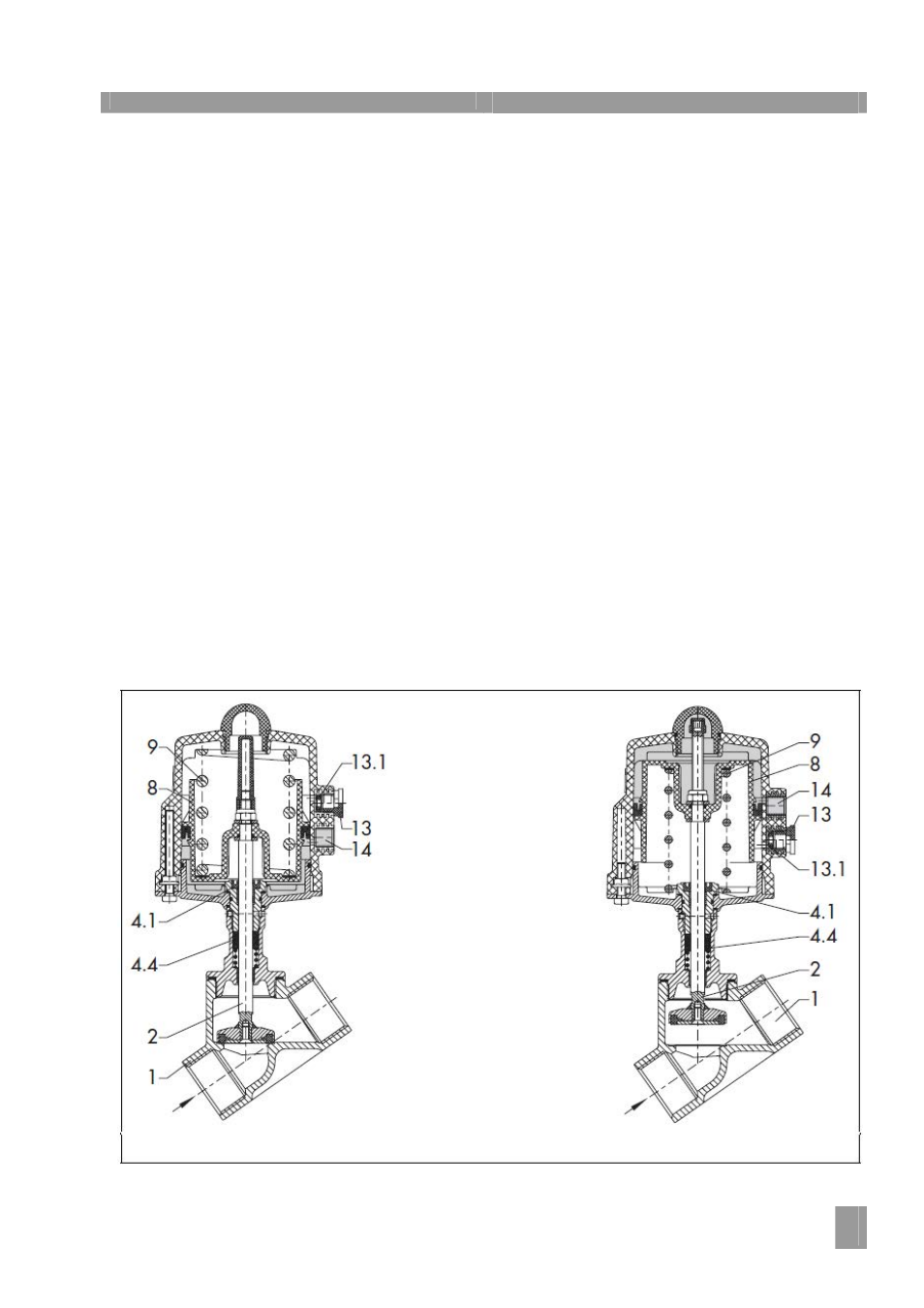

Рис.2 Вид клапана в разрезе
