Техническое обслуживание – Замена деталей

Нормально открытый клапан

«

НО» FE/NO/TR

Нормально закрытый клапан

«

НЗ» FA/NC/TS

1

Корпус

2

Плунжер с
плунжер/штоком
привода

3

Верхняя часть
клапана

3.1

Уплотнитель
корпуса

3.2

Отверстие

4

Направляющая
втулка

4.1

Уплотнительное
кольцо вала

4.2

Фиксирующий винт

4.3

Кольцевая
прокладка

4.4

Сальник

4.5

Пружина

5

Основание
привода

5.1

О-кольцо

5.2

Диск

5.3

О-кольцо

6

Винты

7

Крышка привода

8

Поршень

8.1

Уплотнительное
кольцо

8.2

О-кольцо

8.3

Кольцевая
прокладка

9

Пружина(ы)

9.1

Диск

10

Крышка

11

Гайка

12

Плоская шайба

13

Сброс воздуха

13.1

Фильтр

14

Штуцер
управляющего
сигнала

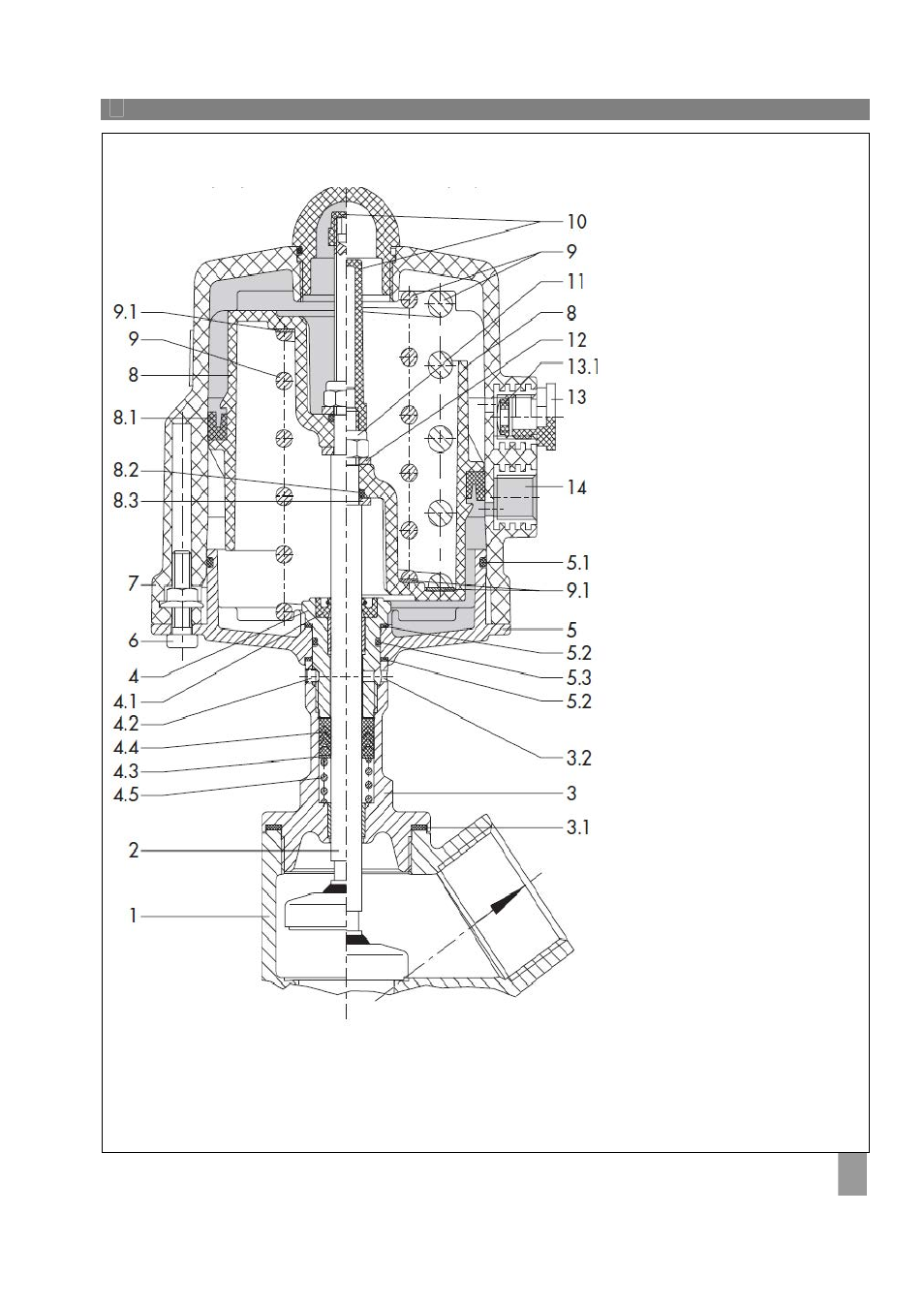

Рис. 5 Замена и уплотнение

ЕВ 8139 RU

7
